356
Joonisel 4-4
MÄRKUSED:
Kui kiirvabastuskangi lukustamisel pole pinget, peate seda rohkem
pingutama.
See samm on väga oluline ja seotud sõiduohutusega. Kui te ei suuda
paigaldust nõutavalt lõpule viia, palun pöörduge professionaali poole.

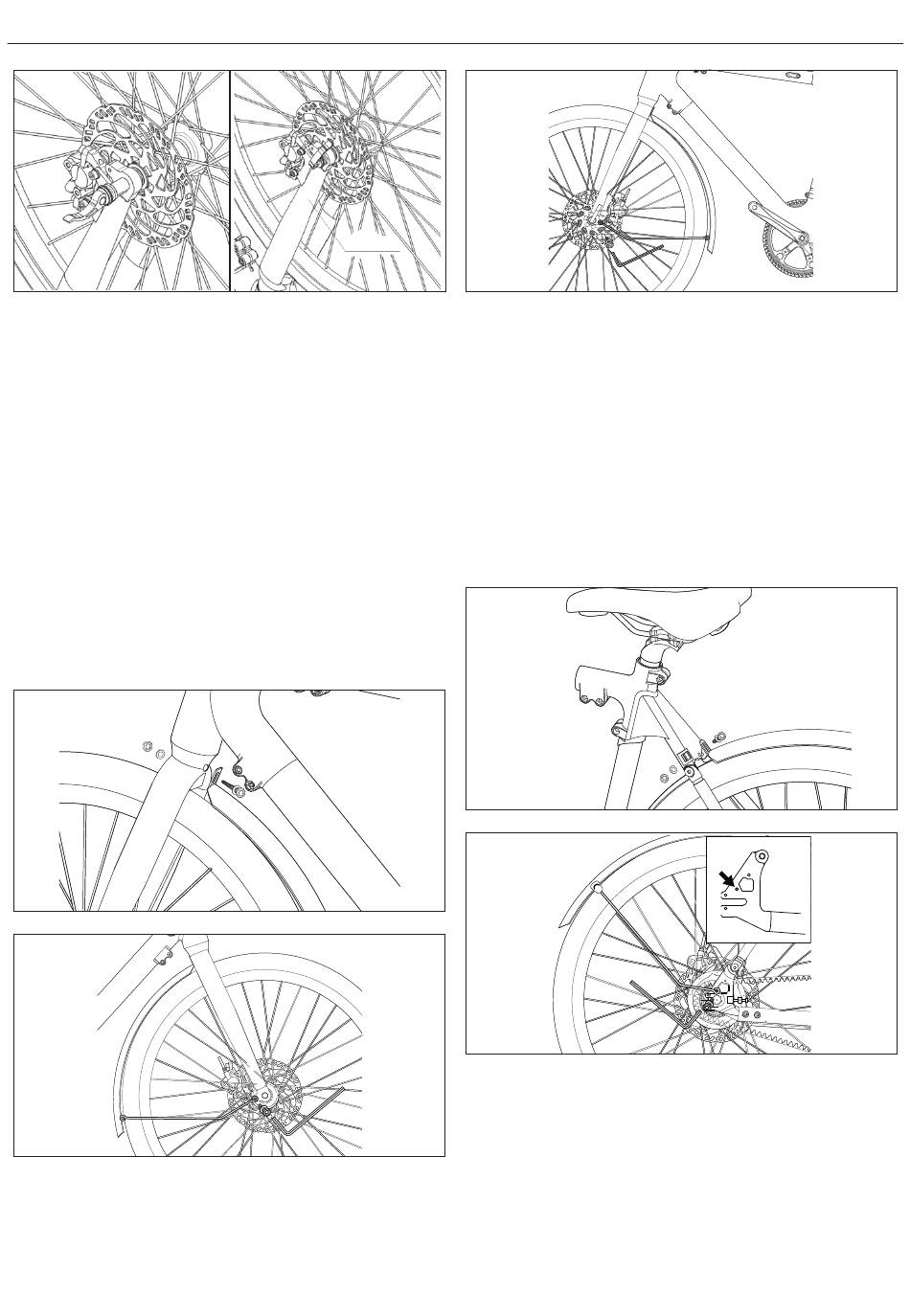

SAMM 5: Paigaldage esimene porilaud
a. Kasutage 10 mm avatud otsaga võtit, et lõdvendada porilaua poldi
mutrit esiratta kahvli silla sees, ja seejärel eemaldage polt ja mutter.
b. Pärast poritiiva joondamist kruviauguga, keerake kinnituskruvid
päripäeva kinni, et kinnitada see esihargi külge, nagu on näidatud
[joonisel 5-1].
c. Pärast esiratta porilaua ja kruviaugu joondamise kinnitamist kasutage
5 mm kuuskantvõtit, et suruda polt ja 10 mm avatud otsaga võtit, et
pingutada mutter teisel pool uuesti kinni. Ärge unustage vahetükke.
d. Pärast ülemise klambri kinnitamist kasutage 4 mm kuuskantvõtit, et
eemaldada 2 kruvi esiratta kahvli põhjast. Seejärel joondage esiratta
porilaua jalad paigaldusaukudega esiratta kahvli põhjas, nagu on
näidatud [joonistel 5-2] ja [5-3], ning seejärel pingutage kruvid uuesti
umbes 3-5 N·m.
12 (Fork)
Joonisel 4-5
Joonisel 5-1
Joonisel 5-2
SAMM 6: Paigaldage tagumine porilaud
a. Kasutage 10 mm lahtist võtit, et lõdvendada porilaua poldi mutrit
sadulatoru liitekohas, seejärel eemaldage polt ja mutter.
b. Pärast poritiiva joondamist kruviauguga, keerake kinnituskruvid
päripäeva kinni, et kinnitada see sadulatoru liite külge, nagu on
näidatud [joonisel 6-1].
c. Pärast esikaitse ja kruviaugu joondamise kinnitamist kasutage 5
mm kuuskantvõtit, et poldi lükata ja 10 mm avatud otsaga võtit, et
pingutada mutter teisel pool tagasi pöördemomendini 4-6 N·m. Ärge
unustage vahetükke.
d. Pärast ülemise klambri kinnitamist kasutage 4 mm kuuskantvõtit, et
eemaldada 2 kruvi väljalangemiskohast. Seejärel joondage porilaua
jalad paigaldusaukudega, nagu on näidatud [joonistel 6-2] ja [6-3], ja
seejärel pingutage kruvid uuesti kinni.
Joonisel 5-3
Joonisel 6-1
Joonisel 6-2
