32

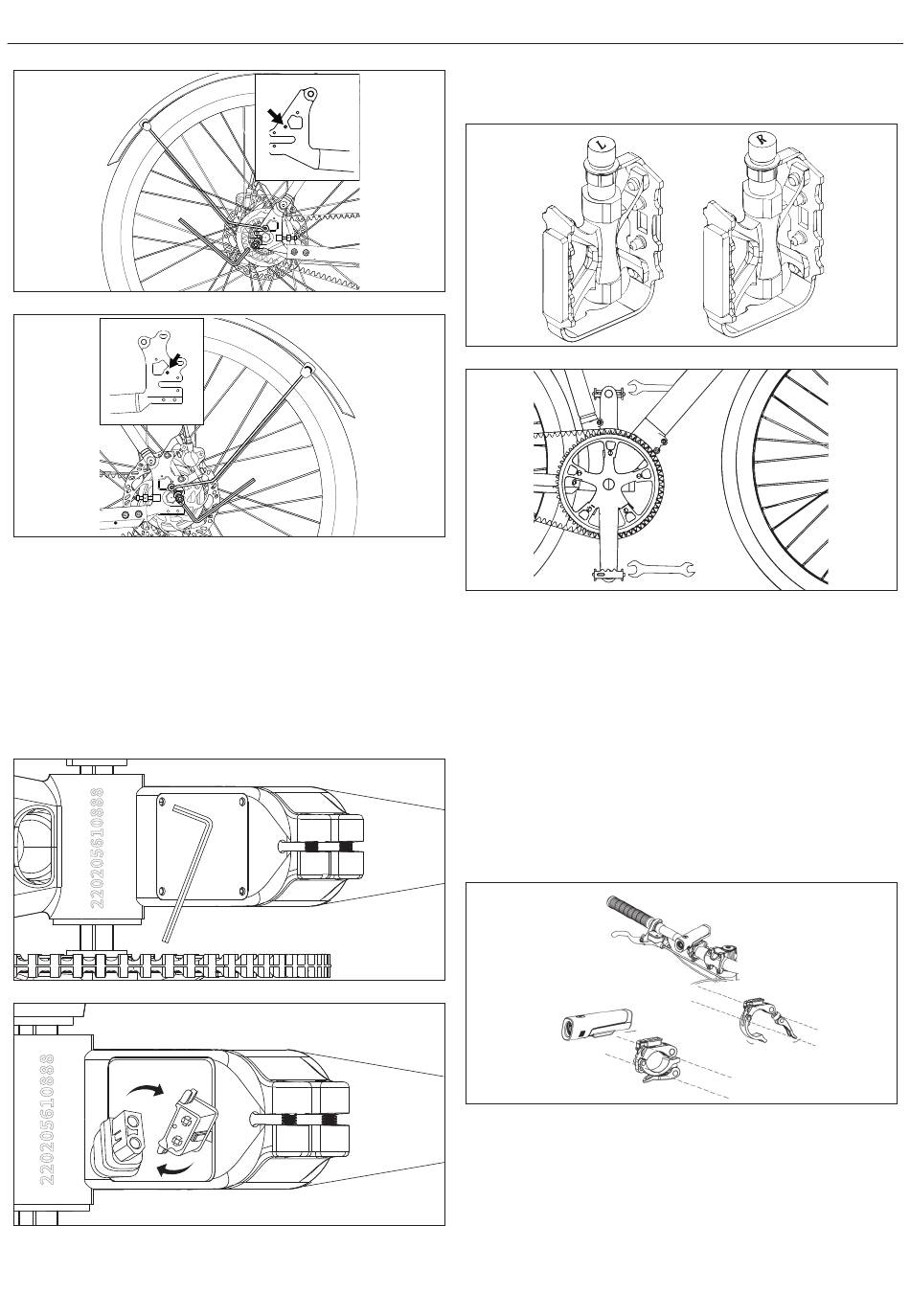

SCHRITT 7: Verbinden Sie das Kabel
Drehen Sie Ihr Fahrrad um.
a. Lösen Sie die vier Schrauben an der Abdeckung neben dem unteren
Halter in eine gegen den Uhrzeigersinn Richtung mit einem 3 mm
Inbusschlüssel, dann entfernen Sie die Schrauben und die Abdeckung,
wie in (Abbildung 5-1) gezeigt.
b. Verbinden Sie das Kabel zwischen dem Akku und dem Controller, wie in
[Abbildung 7-2] gezeigt.
c. Setzen Sie die Abdeckung zurück und ziehen Sie die Schrauben erneut
fest.
Abbildung 6-2
Abbildung 6-3
8
Abbildung 7-1
Abbildung 7-2
SCHRITT 8: Installieren Sie die Pedale
a. Verwenden Sie den 15 mm Schlüssel, um die Pedale zu montieren, wie
in [Abbildung 8-1] gezeigt.
NOTIZEN:
Überprüfen Sie die Endkappe an beiden Pedalen, um das linke Pedal und das
rechte Pedal zu identifizieren.
Bitte beachten Sie, dass das rechte Pedal im Uhrzeigersinn festgezogen wird,
8-10扳手
13-15扳手
während das linke Pedal gegen den Uhrzeigersinn festgezogen wird.
17-19扳手
Stellen Sie sicher, dass das Drehmoment 18 N·m beträgt.
8字过线卡
SCHRITT 9: Installieren Sie die Leuchten, den
Reflektor usw.
a. Befestigen Sie das Frontlicht am Lenker, wie in [Abbildung 9-1] gezeigt.
b. Befestigen Sie das Rücklicht am Sattelrohr, wie in [Abbildung 9-2]
gezeigt.
c. Befestigen Sie den Frontreflektor und die Klingel am Lenker, wie in
[Abbildung 9-3] gezeigt.
L
R
Abbildung 8-1
Abbildung 9-1
