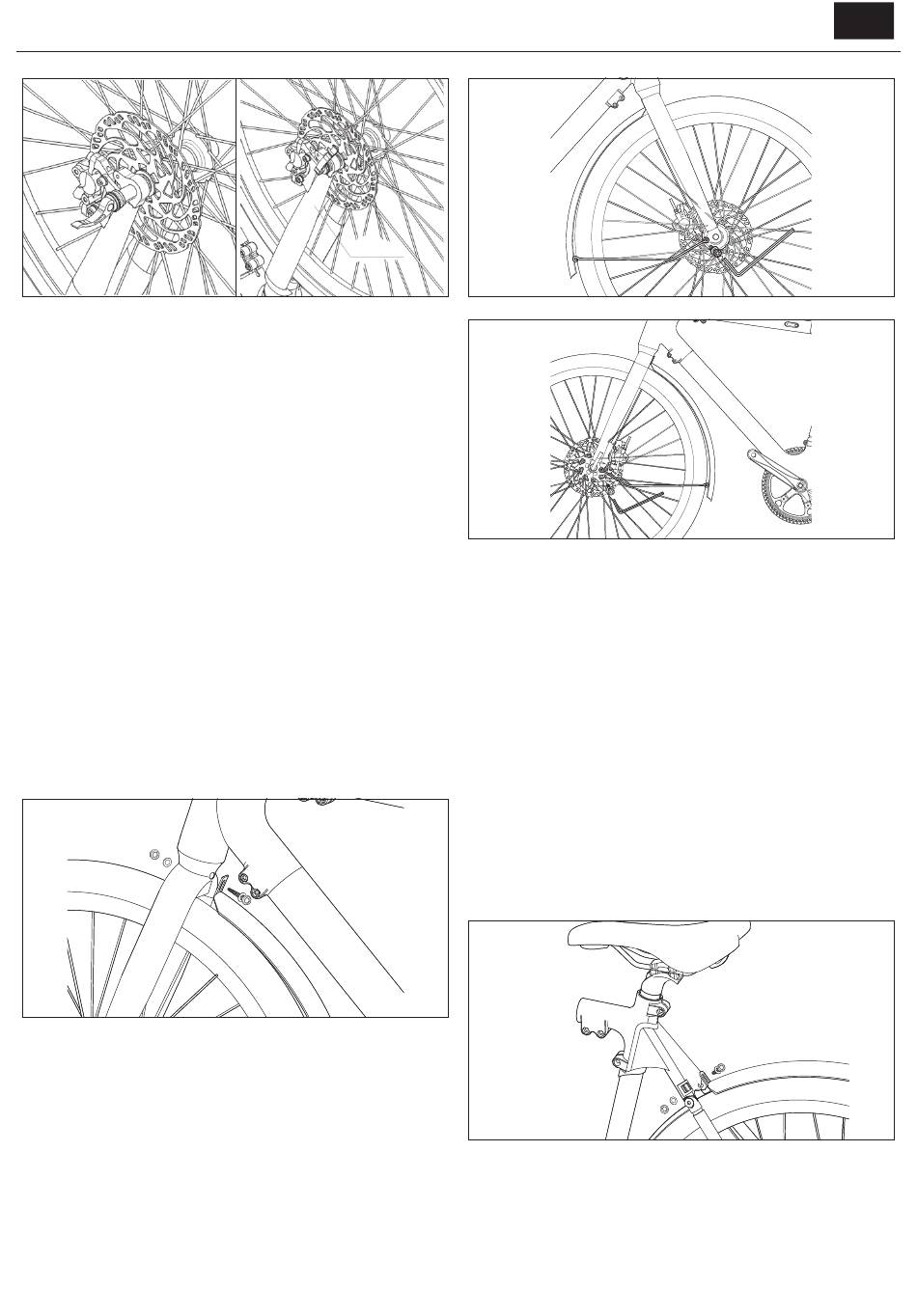

Abbildung 4-4
NOTIZEN:
Wenn beim Verriegeln des Schnellspannhebels keine Spannung auftritt,
müssen Sie ihn stärker anziehen.
Dieser Schritt ist sehr wichtig und betrifft die Fahrsicherheit. Wenn Sie die
Installation nicht wie erforderlich durchführen können, suchen Sie bitte die
Hilfe eines Fachmanns.
SCHRITT 5: Installieren Sie das vordere Schutzblech
a. Verwenden Sie einen 10 mm Gabelschlüssel, um die
Schutzblechbolzenmutter auf der Innenseite der vorderen Gabelbrücke
zu lösen, und entfernen Sie dann den Bolzen und die Mutter.
b. Nachdem Sie den Kotflügel mit dem Schraubenloch ausgerichtet
haben, ziehen Sie die Befestigungsschrauben im Uhrzeigersinn fest,
um ihn an der Vorderradgabel zu befestigen, wie in [Abbildung 5-1]
gezeigt.
c. Nachdem Sie bestätigt haben, dass das vordere Schutzblech mit
dem Schraubenloch ausgerichtet ist, verwenden Sie einen 5 mm
Inbusschlüssel, um die Schraube zu drücken, und einen 10 mm
offenen Ringschlüssel, um die Mutter auf der anderen Seite wieder
festzuziehen. Vergessen Sie nicht die Abstandshalter.
d. Nachdem Sie die obere Halterung befestigt haben, verwenden Sie
einen 4 mm Inbusschlüssel, um die 2 Schrauben am unteren Ende
der Vorderradgabel zu entfernen. Richten Sie dann die Beine des
vorderen Schutzblechs auf die Installationslöcher am unteren Ende der
Vorderradgabel aus, wie in [Abbildungen 5-2] und [5-3] gezeigt, und
ziehen Sie die Schrauben dann wieder auf etwa 3-5 N·m an.
Abbildung 5-1
12 (Fork)
Abbildung 4-5
SCHRITT 6: Installieren Sie das hintere Schutzblech
a. Verwenden Sie einen 10 mm Gabelschlüssel, um die
b. Nachdem Sie den Kotflügel mit dem Schraubenloch ausgerichtet
c. Nachdem Sie bestätigt haben, dass der vordere Kotflügel mit
d. Nachdem Sie die obere Halterung befestigt haben, verwenden Sie
Abbildung 5-2
Abbildung 5-3
Schutzblechschraubenmutter am Sattelrohr-Gelenk zu lösen, und
entfernen Sie dann die Schraube und Mutter.
haben, ziehen Sie die Befestigungsschrauben im Uhrzeigersinn fest,
um ihn an der Sattelrohrverbindung zu befestigen, wie in [Abbildung
6-1] gezeigt.
dem Schraubenloch ausgerichtet ist, verwenden Sie einen 5 mm
Inbusschlüssel, um die Schraube zu drücken, und einen 10 mm
offenen Ringschlüssel, um die Mutter auf der anderen Seite auf
ein Drehmoment von 4-6 N·m nachzuziehen. Vergessen Sie die
Abstandshalter nicht.
einen 4 mm Inbusschlüssel, um die 2 Schrauben am Ausfallende
zu entfernen. Richten Sie dann die Beine des Schutzblechs auf die
Installationslöcher aus, wie in [Abbildungen 6-2] und [6-3] gezeigt, und
ziehen Sie dann die Schrauben wieder fest.
Abbildung 6-1
DE
