80

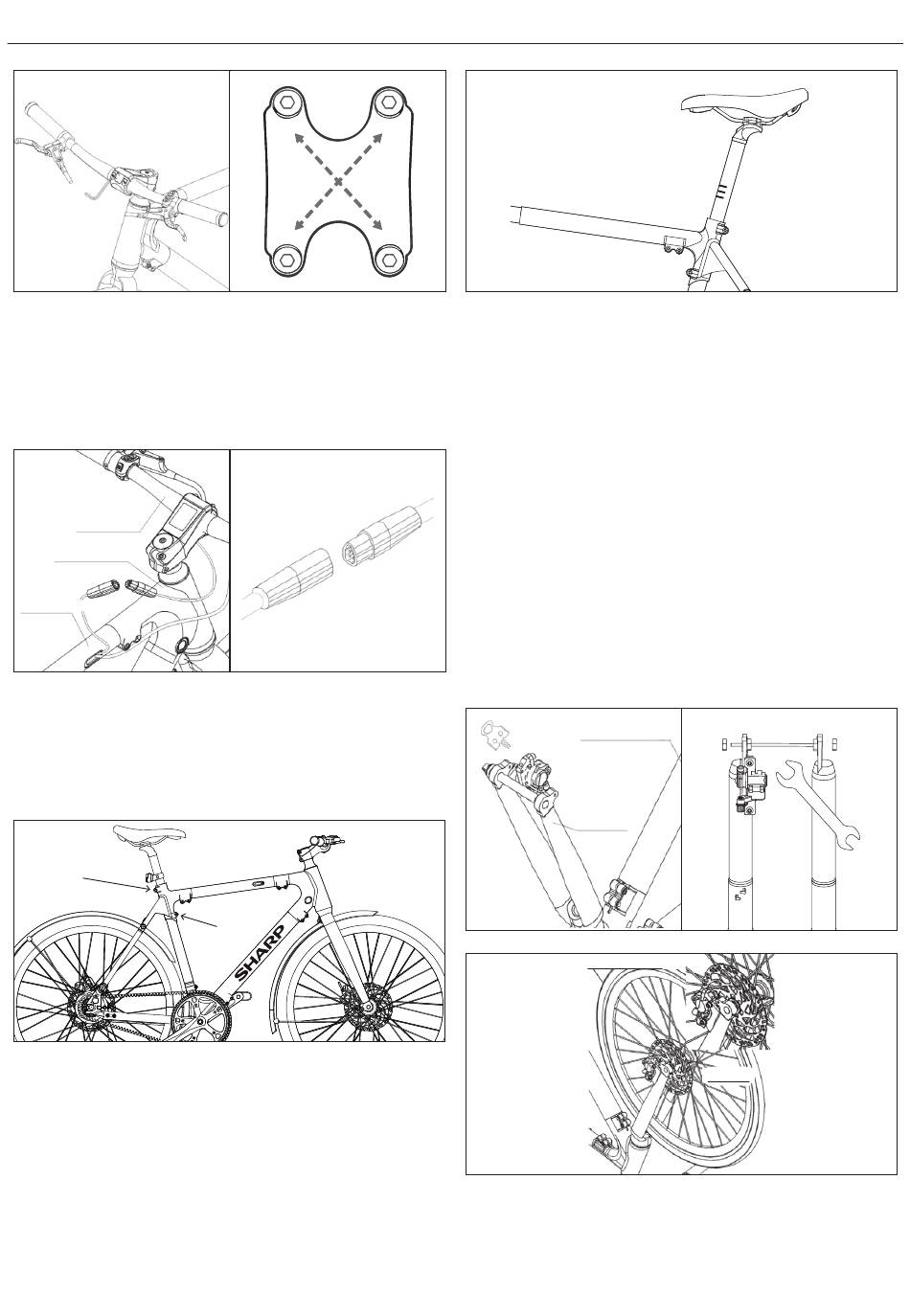

NOTA: Assicurati che la coppia di serraggio dei
bulloni ABCD sia di circa 6-8 N·m.
PASSAGGIO 2: Gestione del cavo
a. Collega il cavo del sensore del display, come mostrato in [Figura 2-1] e
[Figura 2-2].
b. Aggiungi fermacavi per gestire i cavi.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figura 2-1
PASSAGGIO 3: Installa il sedile
a. Allenta i bulloni [F] e [J] in senso antiorario con una chiave Allen da 5
mm, inserisci il reggisella nel telaio, come mostrato in [Figura 3-1].
b. Regola l'altezza della sella alla tua altezza corretta. Non superare il limite
di altezza massima della sella, come mostrato in [Figura 3-2]. Quindi
stringi i bulloni [F] e [J].
F
A
D
Figura 1-5
Figura 2-2
J
Figura 3-1
C
B
NOTA: Assicurati che la coppia di serraggio dei
bulloni [F] e [J] sia di circa 20 N·m
PASSAGGIO 4: Installa la ruota anteriore
Devi rivoltare la e-bike sottosopra prima di installare la ruota anteriore.
a. Rimuovi il chip di plastica dal pinza del freno, come mostrato in [Figura
4-1].
b. Utilizzare una chiave a forchetta da 15 mm per allentare le viti e in
sequenza, come mostrato nella [Figura 4-2], e rimuovere il protettore
della forcella anteriore.
c. Inserisci la ruota anteriore nel forcellone anteriore, assicurandoti di
inserire attentamente il disco tra le pinze dei freni, come mostrato in
[Figura 4-3].
d. Inserisci la leva di sgancio rapido dal lato del disco il più possibile.
Potrebbe essere necessario regolare leggermente la ruota anteriore
in modo che la leva di sgancio rapido possa passare senza problemi.
Avvitalo in senso orario fino a quando non si sente stretto, come
mostrato in [Figura 4-4].
e. Blocca la leva di rilascio rapido, come mostrato in [Figura 4-5]. È molto
meglio posizionare la leva di rilascio rapido verso l'alto, allineata con il
braccio della forcella.
2 (down-tube)
12 (fork)
Figura 4-1
16 (Front wheel)
Figura 3-2
Figura 4-2
12 (Fork)
Figura 4-3
