230

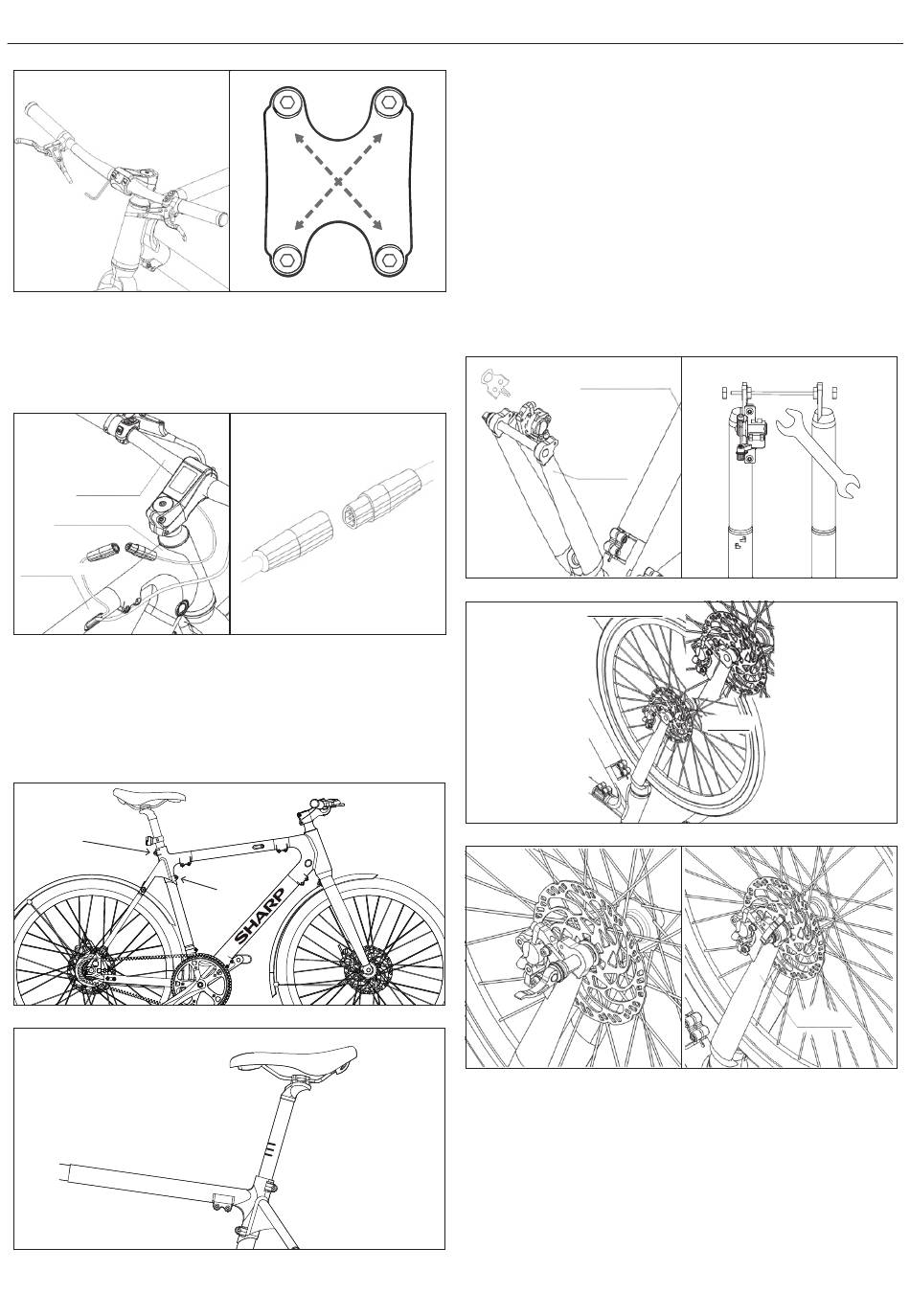

OBS: Se till att vridmomentet för bultarna ABCD är cirka 6-8 N·m.
STEG 2: Kabelhantering
a. Anslut display-sensorkabeln, som visas i [Figur 2-1] och [Figur 2-2].
b. Lägg till kabelklämmor för att hantera kablar.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figur 2-1
STEG 3: Installera sadeln
a. Lösa bultarna [F] och [J] i moturs riktning med en 5 mm insexnyckel,
sätt in sadelstolpen i ramen, som visas i [Figur 3-1].
b. Justera sadelhöjden till din korrekta höjd. Överskrid inte sadelns
maximala höjdgräns, som visas i [Figur 3-2]. Dra sedan åt bultarna [F]
och [J].
F
A
D
Figur 1-5
Figur 2-2
J
Figur 3-1
Figur 3-2
OBS: Se till att vridmomentet för bultarna [F] och [J] är cirka 20 N·m
C
STEG 4: Installera framhjulet
Du behöver vända e-cykeln upp och ner innan du installerar framhjulet.
a. Dra av plastbrickan från bromsoket, som visas i [Figur 4-1].
b. Använd en 15 mm öppen nyckel för att lossa skruvarna i sekvens, som
visas i [Figur 4-2], och ta bort framgaffelskyddet.
c. Placera framhjulet i framgaffeln, se till att noggrant sätta in skivan
mellan bromsokarna, som visas i [Figur 4-3].
d. Infoga snabbutlösningsreglaget från disksidan så långt du kan. Du
kan behöva justera framhjulet något så att snabbutlösningsreglaget
B
kan passera smidigt. Skruva det medurs tills det känns tätt, som visas
i [Figur 4-4].
e. Lås snabbutlösningshävarmen, som visas i [Figur 4-5]. Det är mycket
bättre att placera snabbutlösningshävarmen pekande uppåt i linje med
gaffelarmen.
2 (down-tube)
12 (fork)
Figure 4-1
16 (Front wheel)
Figur 4-4
ANTECKNINGAR:
Om det inte finns någon spänning när du låser snabbutlösningshandtaget,
måste du dra åt det mer.
Detta steg är mycket viktigt och relaterat till säkerheten under färden. Om
du inte kan slutföra installationen som krävs, vänligen sök hjälp av en
professionell.
STEG 5: Installera framskärmen
a. Använd en 10 mm öppen skiftnyckel för att lossa skärmens bultmutter
på insidan av framgaffelbron, och ta sedan bort bulten och muttern.
Figure 4-2
12 (Fork)
Figur 4-3
12 (Fork)
Figur 4-5
