556

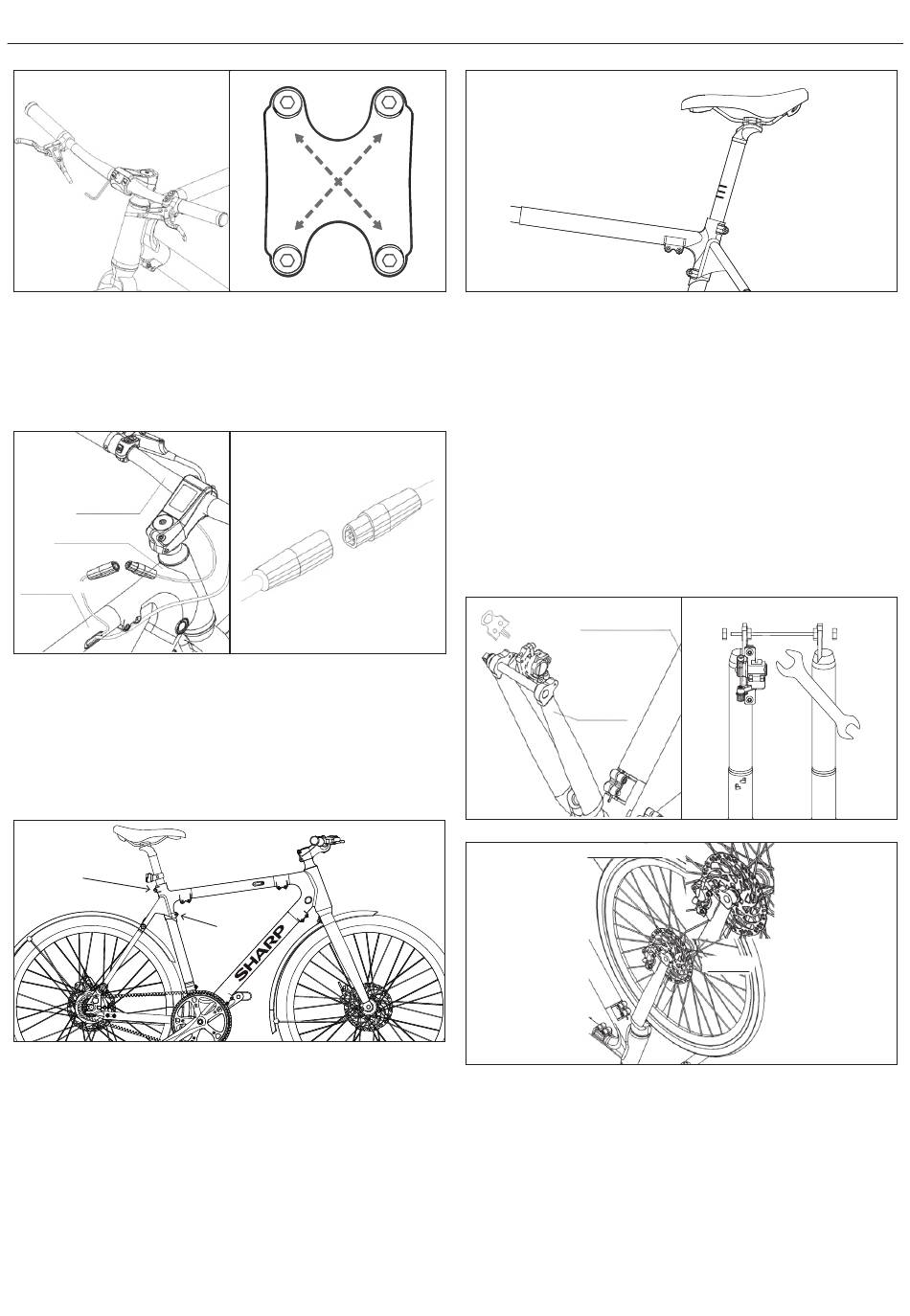

OPOMBA: Poskrbite, da je navor vijakov ABCD približno 6-8 N·m.
KORAK 2: Upravljanje s kabli
a. Povežite kabel senzorja zaslona, kot je prikazano na [Slika 2-1] in [Slika
2-2].
b. Dodajte sponke za kable za upravljanje kablov.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Slika 2-1
KORAK 3: Namestite sedež
a. Sprostite vijake [F] in [J] v nasprotni smeri urinega kazalca z Allen
ključem velikosti 5 mm, vstavite sedežno oporo v okvir, kot je prikazano
na [Slika 3-1].
b. Prilagodite višino sedla svoji primerni višini. Ne presegajte največje
dovoljene višine sedla, kot je prikazano na [Slika 3-2]. Nato privijte
vijake [F] in [J].
F
A
D
Slika 1-5
Slika 2-2
J
Slika 3-1
C
B
OPOMBA: Poskrbite, da je navor vijakov [F] in [J] približno 20 N·m
KORAK 4: Namestite sprednje kolo
Pred namestitvijo sprednjega kolesa morate e-kolo obrniti na glavo.
a. Odstranite plastični čip s sponke zavore, kot je prikazano na [Slika 4-1].
b. Uporabite 15 mm viljučasti ključ za sprostitev vijakov in v zaporedju,
kot je prikazano na [Sliki 4-2], ter odstranite zaščito sprednje vilice.
c. Sprednje kolo postavite v sprednjo vilico, pri čemer pazljivo vstavite
disk med zavore, kot je prikazano na [Slika 4-3].
d. Vstavite sprostilno ročico z diska strani čim dlje. Morda boste morali
nekoliko prilagoditi sprednje kolo, da bo sprostilna ročica lahko gladko
prešla. Privijte jo v smeri urinega kazalca, dokler ne občutite, da je
tesno, kot je prikazano na [Slika 4-4].
e. Zaklenite sprostilno ročico, kot je prikazano na [Slika 4-5]. Veliko bolje
je, če je sprostilna ročica usmerjena navzgor in poravnana z vilico.
2 (down-tube)
12 (fork)
Slika 4-1
16 (Front wheel)
Slika 3-2
Slika 4-2
12 (Fork)
Slika 4-3
