b. Efter att ha justerat skärmen med skruvhålet, åtdra
monteringsskruvarna för att fästa den på framgaffeln, som visas i [Figur
5-1].
c. Efter att ha bekräftat att framskärmen är i linje med skruvhålet, använd
en 5 mm insexnyckel för att trycka på bulten och en 10 mm öppen
skiftnyckel för att dra åt muttern på andra sidan. Glöm inte distanserna.
d. Efter att ha fäst den övre fästet, använd en 4 mm insexnyckel för
att ta bort de 2 skruvarna i botten av framgaffeln. Justera sedan
framskärmens ben med installationshålen i botten av framgaffeln, som
visas i [Figur 5-2] och [5-3], och dra sedan åt skruvarna till cirka 3-5 N·m.
STEG 6: Installera bakskärmen
a. Använd en 10 mm öppen nyckel för att lossa skärmens bultmutter på
sadelrörsfogen, och ta sedan bort bulten och muttern.
b. Efter att ha justerat skärmen med skruvhålet, åtdra
monteringsskruvarna för att fästa den på sadelrörsfogen, som visas i
[Figur 6-1].
c. Efter att ha bekräftat att framskärmen är i linje med skruvhålet, använd
en 5 mm insexnyckel för att trycka på bulten och en 10 mm öppen
skiftnyckel för att dra åt muttern på andra sidan till ett vridmoment på
4-6 N·m. Glöm inte distanserna.
d. Efter att ha fäst den övre fästet, använd en 4 mm insexnyckel för att
ta bort de 2 skruvarna vid utmatningen. Justera sedan skärmens ben
med installationshålen, som visas i [Figur 6-2] och [6-3], och dra sedan
åt skruvarna igen.

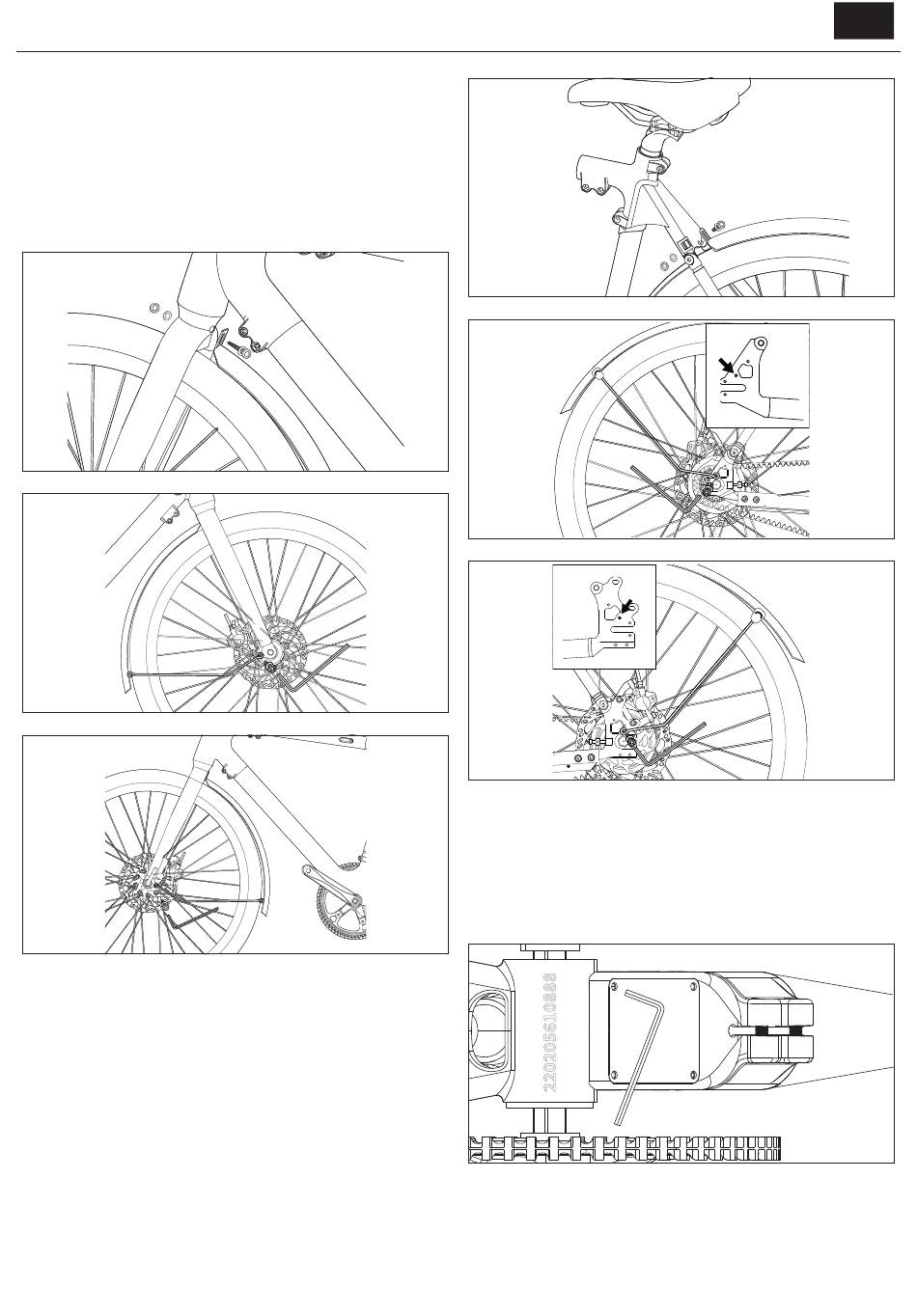

Figur 5-1
Figur 5-2
Figur 5-3
STEG 7: Anslut kabeln
Vänd din cykel upp och ner.
a. Lossa de fyra skruvarna på locket bredvid bottenfästet i moturs riktning
med en 3 mm insexnyckel, ta sedan bort skruvarna och locket, som
visas i (Figur 5-1).
b. Anslut kabeln mellan batteriet och styrenheten, som visas i [Figur 7-2].
c. Sätt tillbaka locket och dra åt skruvarna igen.
Figur 6-1
Figur 6-2
Figur 6-3
Figur 7-1
