608

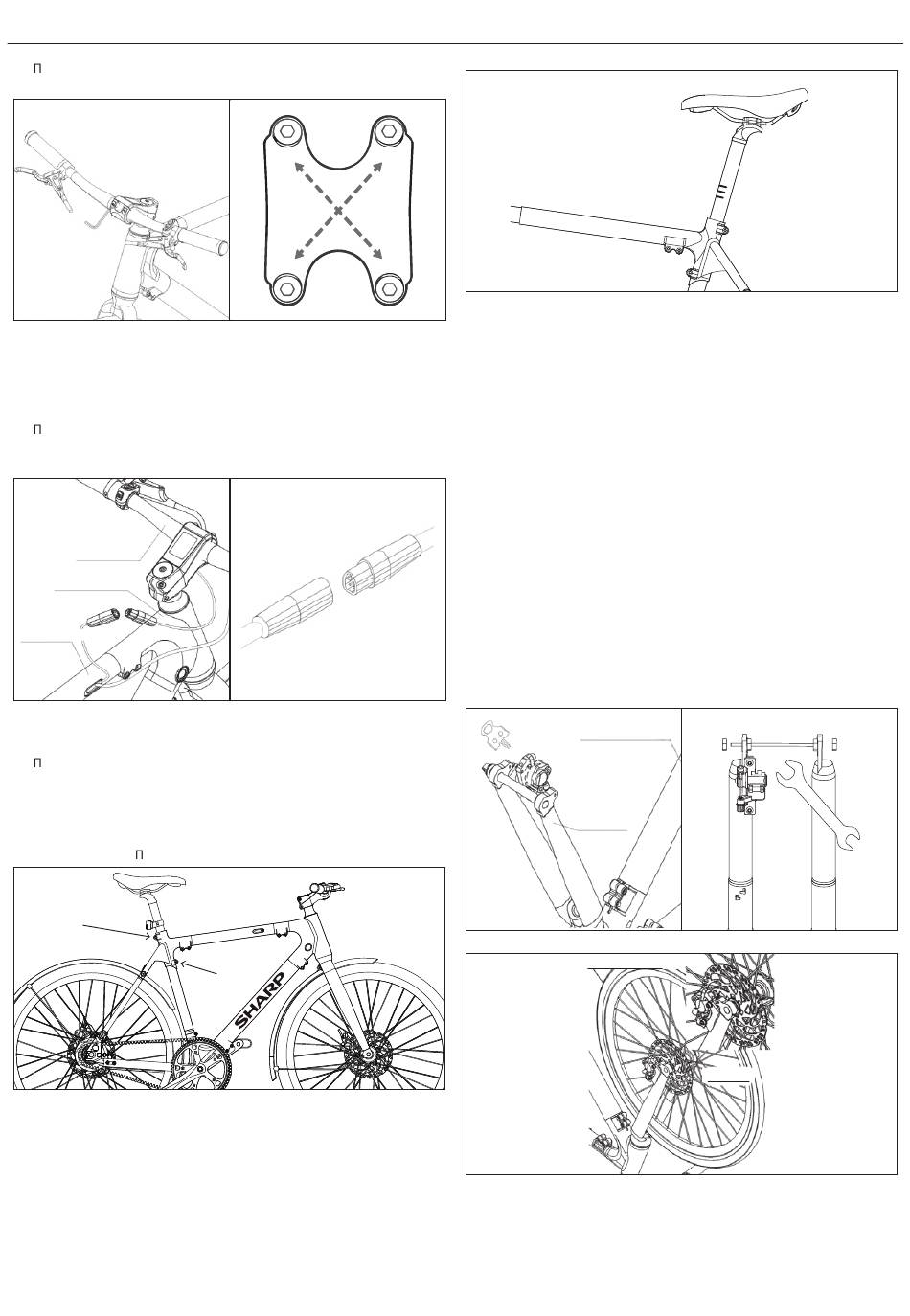

отім поступово закручуйте гвинти в послідовності A-B-C-D, як
показано на [Рисунку 1-5].
ПРИМІТКА: Переконайтеся, що крутний момент
болтів ABCD становить приблизно 6-8 Н·м.
КРОК 2: Управління кабелем
a.
ідключіть кабель дисплейного датчика, як показано на [Рисунок
2-1] та [Рисунок 2-2].
b. Додайте затискачі для кабелів, щоб керувати кабелями.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Рисунок 2-1
КРОК 3: Встановіть сидіння
a. ослабте болти [F] та [J], повертаючи проти годинникової стрілки
за допомогою шестигранного ключа 5 мм, вставте штир сидіння в
раму, як показано на [Рисунок 3-1].
b. Налаштуйте висоту сідла відповідно до вашого зросту. Не
перевищуйте максимального обмеження висоти сідла, як показано
на [Рисунок 3-2]. отім затягніть болти [F] та [J].
F
A
D
Рисунок 1-5
Рисунок 2-2
J
Рисунок 3-1
C
B
ПРИМІТКА: Переконайтеся, що крутний момент
болтів [F] та [J] становить приблизно 20 Н·м
КРОК 4: Встановіть переднє колесо
Вам потрібно перевернути електровелосипед догори дном перед
встановленням переднього колеса.
a. Відкрутіть пластиковий чіп від тормозного супорта, як показано на
[Рисунку 4-1].
b. Використовуйте рожевий гаечний ключ на 15 мм для відкручування
гвинтів у послідовності, як показано на [Рисунок 4-2], та вийміть
захисник передньої вилки.
c. Встановіть переднє колесо в передню вилку, обережно вставляючи
диск між гальмівними супортами, як показано на [Рисунку 4-3].
d. Вставте рукоятку відпуску зі сторони диска якомога глибше.
Можливо, вам доведеться трохи налаштувати переднє колесо,
щоб рукоятка відпуску могла проходити гладко. Закрутіть її за
годинниковою стрілкою, поки вона не відчується щільно, як
показано на [Рисунок 4-4].
e. Заблокуйте рукоятку відпуску, як показано на [Рисунку 4-5].
Набагато краще розташувати рукоятку відпуску так, щоб вона
вказувала вгору і вирівнювалася з рукояткою вилки.
2 (down-tube)
12 (fork)
Рисунок 4-1
16 (Front wheel)
Рисунок 3-2
Рисунок 4-2
12 (Fork)
Рисунок 4-3
