406
Obrázok 4-4
POZNÁMKY:
Ak pri zamykaní uvoľňovacej páky necítite napätie, budete ju musieť viac
utiahnuť.
Tento krok je veľmi dôležitý a súvisí s bezpečnosťou jazdy. Ak nemôžete
dokončiť inštaláciu podľa požiadaviek, vyhľadajte pomoc odborníka.

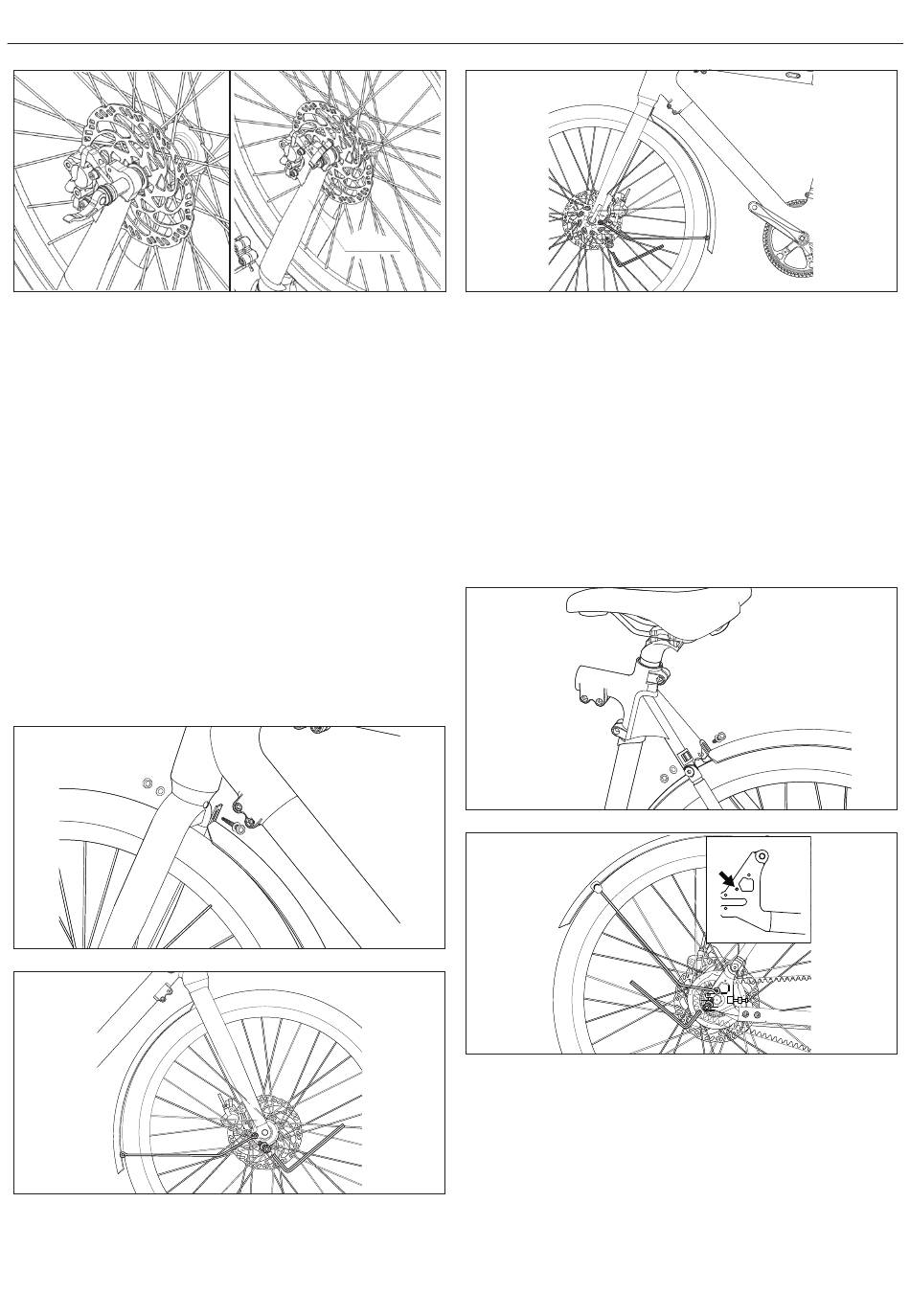

KROK 5: Nainštalujte predné blatník
a. Použite otvorený kľúč o veľkosti 10 mm na uvoľnenie matice krídla na
vnútornej strane predného vidlice mosta, a potom odstráňte skrutku
a maticu.
b. Po zarovnaní blatníka so skrutkovým otvorom, dotiahnite montážne
skrutky, aby ste ho upevnili na prednú vidlicu, ako je zobrazené na
[Obrázku 5-1].
c. Po potvrdení, že predný blatník je zarovnaný so skrutkovou dierou,
použite imbusový kľúč o veľkosti 5 mm na zatlačenie skrutky a
otvorený kľúč o veľkosti 10 mm na dotiahnutie matice na druhej strane.
Nezabudnite na podložky.
d. Po upevnení horného držiaka použite imbusový kľúč o veľkosti 4 mm
na odstránenie 2 skrutiek na spodnej časti prednej vidlice. Potom
zarovnajte nohy predného blatníka s inštalačnými otvormi na spodnej
časti prednej vidlice, ako je zobrazené na [Obrázkoch 5-2] a [5-3], a
potom skrutky znovu dotiahnite na približne 3-5 N·m.
12 (Fork)
Obrázok 4-5
Obrázok 5-1
Obrázok 5-2
KROK 6: Nainštalujte zadný blatník
a. Použite otvorený kľúč o veľkosti 10 mm na uvoľnenie matice krídla na
spoji sedlovej rúry, potom odstráňte skrutku a maticu.
b. Po zarovnaní blatníka so skrutkovým otvorom, dotiahnite montážne
skrutky, aby ste ho upevnili na spoj sedlového zvršku, ako je zobrazené
v [Obrázku 6-1].
c. Po potvrdení, že predný blatník je zarovnaný s otvorom pre skrutku,
použite imbusový kľúč o veľkosti 5 mm na zatlačenie skrutky a otvorený
kľúč o veľkosti 10 mm na dotiahnutie matice na druhej strane na
krútiaci moment 4-6 N·m. Nezabudnite na podložky.
d. Po upevnení horného držiaka použite imbusový kľúč o veľkosti 4 mm
na odstránenie 2 skrutiek na výstupe. Potom zarovnajte nohy blatníka
s inštalačnými otvormi, ako je zobrazené na [Obrázkoch 6-2] a [6-3], a
potom skrutky znovu dotiahnite.
Obrázok 5-3
Obrázok 6-1
Obrázok 6-2
