Σχήμα 4-4
ΣΗΜΕΊΩΣΕΊΣ:
Εάν δεν υπάρχει τάση όταν κλειδώνετε τον μοχλό γρήγορης απελευθέρωσης,
θα χρειαστεί να τον σφίξετε περισσότερο.
Αυτό το βήμα είναι πολύ σημαντικό και σχετίζεται με την ασφάλεια της
διαδρομής. Εάν δεν μπορείτε να ολοκληρώσετε την εγκατάσταση όπως
απαιτείται, παρακαλούμε αναζητήστε τη βοήθεια ενός επαγγελματία.

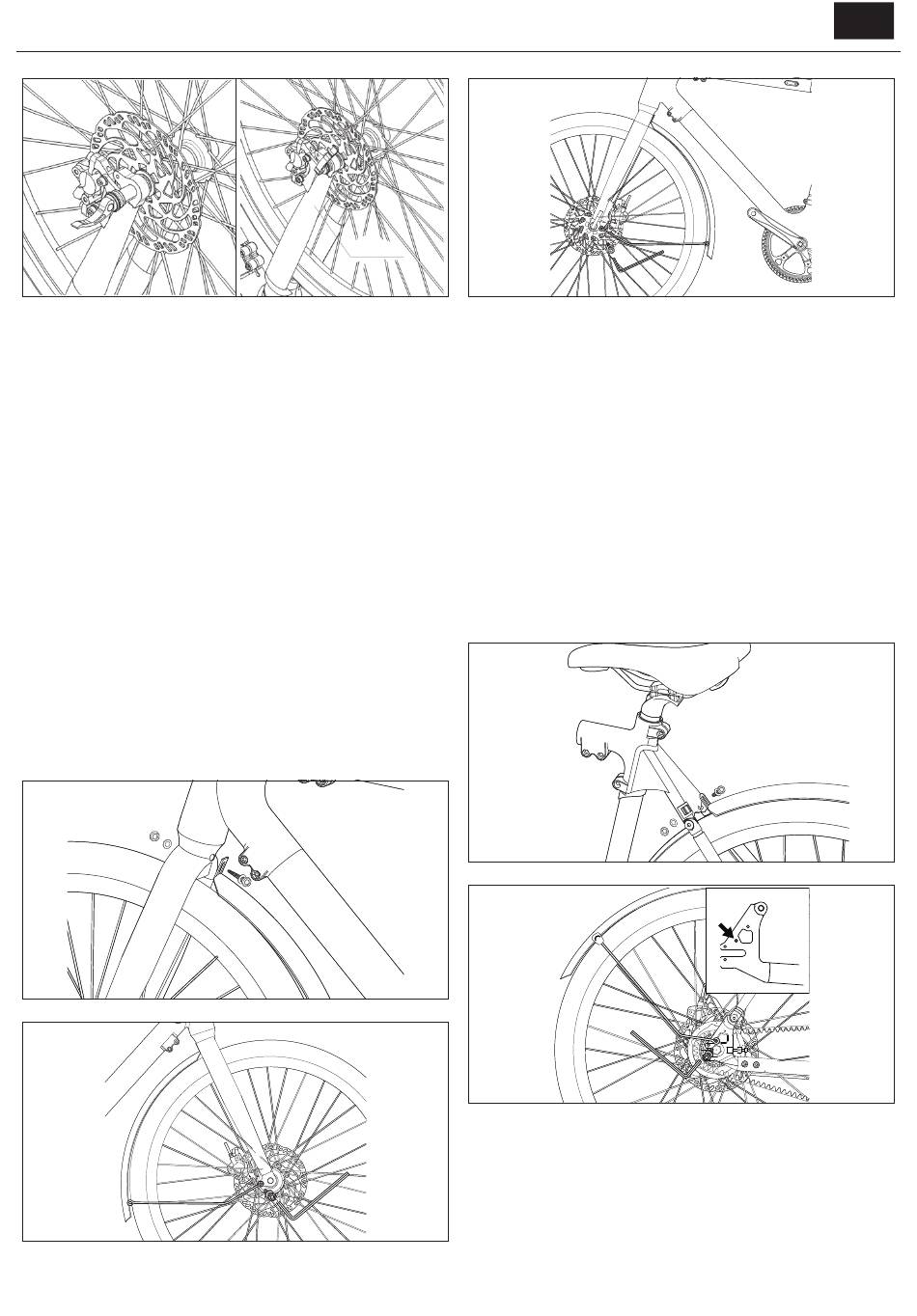

ΒΗΜΑ 5: Εγκαταστήστε το μπροστινό φτερό
a. Χρησιμοποιήστε ένα κλειδί ανοιχτού τέλους 10 mm για να χαλαρώσετε
το παξιμάδι της βίδας του φτερού στο εσωτερικό της γέφυρας του
μπροστινού πιρουνιού, και στη συνέχεια αφαιρέστε τη βίδα και το
παξιμάδι.
b. Αφού ευθυγραμμίσετε το φτερό με την τρύπα της βίδας, σφίξτε ξανά
τις βίδες στήριξης για να το στερεώσετε στην εμπρόσθια πιρούνι, όπως
φαίνεται στο [Σχήμα 5-1].
c. Αφού επιβεβαιώσετε ότι το μπροστινό φτερό είναι ευθυγραμμισμένο
με την τρύπα της βίδας, χρησιμοποιήστε ένα κλειδί Allen 5 mm για να
ωθήσετε τον μπουλόνα και ένα κλειδί ανοιχτού τύπου 10 mm για να
ξανασφίξετε την βίδα στην άλλη πλευρά. Μην ξεχάσετε τα αποστάτες.
d. Αφού σφίξετε την επάνω βάση, χρησιμοποιήστε ένα κλειδί Allen 4 mm
για να αφαιρέσετε τις 2 βίδες στο κάτω μέρος της μπροστινής πιρούνας.
Στη συνέχεια, ευθυγραμμίστε τα πόδια του μπροστινού φτερού με τις
τρύπες εγκατάστασης στο κάτω μέρος της μπροστινής πιρούνας, όπως
φαίνεται στο [Σχήματα 5-2] και [5-3], και στη συνέχεια ξανασφίξτε τις
βίδες σε περίπου 3-5 N·m.
12 (Fork)
Σχήμα 4-5
Σχήμα 5-1
Σχήμα 5-2
ΒΗΜΑ 6: Εγκαταστήστε το πίσω φτερό
a. Χρησιμοποιήστε ένα ανοιχτό κλειδί 10 mm για να χαλαρώσετε τον
παξιμαδοβίδα του φτερού στην άρθρωση του σωλήνα της σέλας, και
στη συνέχεια αφαιρέστε τον παξιμάδι και τη βίδα.
b. Αφού ευθυγραμμίσετε το φτερό με την τρύπα της βίδας, σφίξτε ξανά τις
βίδες στήριξης για να το στερεώσετε στην άρθρωση του σωλήνα της
σέλας, όπως φαίνεται στο [Σχήμα 6-1].
c. Αφού επιβεβαιώσετε ότι η μπροστινή προφυλακτήρας είναι σε
ευθυγράμμιση με την τρύπα της βίδας, χρησιμοποιήστε ένα κλειδί Allen
5 mm για να ωθήσετε το μπουλόνι και ένα κλειδί ανοιχτού τέλους 10
mm για να ξανασφίξετε την βίδα στην άλλη πλευρά με ροπή 4-6 N·m.
Μην ξεχάσετε τα διαχωριστικά.
d. Αφού σφίξετε την επάνω βάση, χρησιμοποιήστε ένα κλειδί Allen 4 mm
για να αφαιρέσετε τις 2 βίδες στο σημείο αποσύνδεσης. Στη συνέχεια,
ευθυγραμμίστε τα πόδια του φτερού με τις τρύπες εγκατάστασης, όπως
φαίνεται στο [Σχήματα 6-2] και [6-3], και στη συνέχεια ξανασφίξτε τις
βίδες.
Σχήμα 5-3
Σχήμα 6-1
Σχήμα 6-2
