POZNÁMKA: Uistite sa, že krútiaci moment skrutiek ABCD je približne 6-8 N·m.
KROK 2: Správa káblov

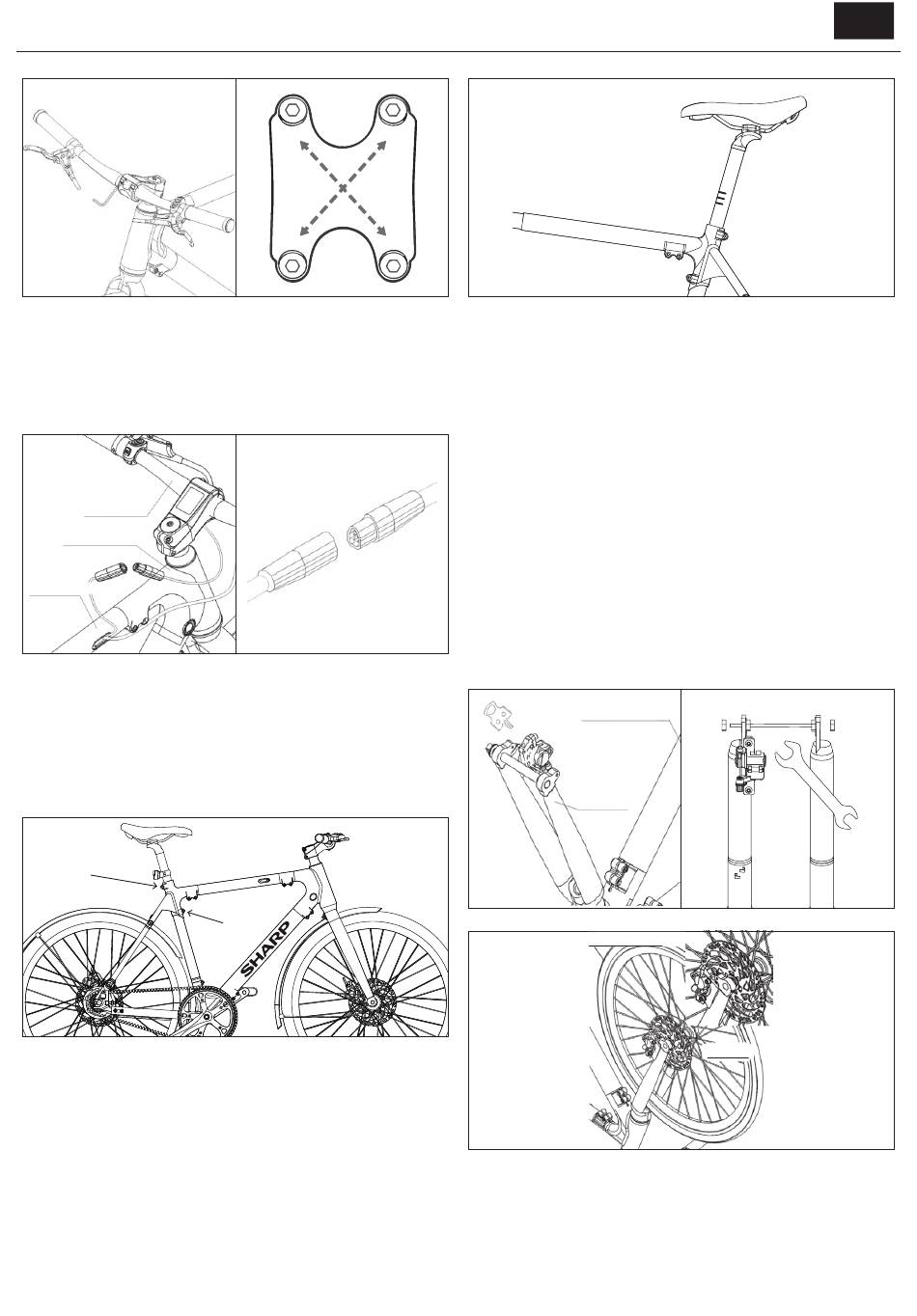

a. Pripojte kábel snímača displeja, ako je zobrazené na [Obrázok 2-1] a
[Obrázok 2-2].
b. Pridajte záchytky na káble na správu káblov.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Obrázok 2-1
KROK 3: Inštalujte sedadlo
a. Uvoľnite skrutky [F] a [J] v protismeru hodinových ručičiek pomocou
imbusového kľúča o veľkosti 5 mm, vložte sedlovú tyč do rámu, ako je
zobrazené na [Obrázku 3-1].
b. Nastavte výšku sedla na svoju správnu výšku. Neprekračujte maximálny
limit výšky sedla, ako je uvedené v [Obrázku 3-2]. Potom utiahnite
skrutky [F] a [J].
F
A
D
Obrázok 1-5
Obrázok 2-2
J
Obrázok 3-1
C
B
POZNÁMKA: Uistite sa, že krútiaci moment
skrutiek [F] a [J] je približne 20 N·m.
KROK 4: Inštalujte predné koleso
Pred inštaláciou predného kolesa musíte elektrické bicykel prevrátiť hore
nohami.
a. Odoberie plastový čip z brzdového strmeňa, ako je zobrazené v
[Obrázku 4-1].
b. Použite otvorený kľúč s rozmerom 15 mm na uvoľnenie skrutiek a v
poradí, ako je zobrazené na [Obrázku 4-2], a odstráňte predný ochranný
kryt vidlice.
c. Umiestnite predné koleso do prednej vidlice, pričom opatrne vložte
disk medzi brzdové strmeňe, ako je zobrazené na [Obrázku 4-3].
d. Vložte uvoľňovaciu páku z disku tak ďaleko, ako môžete. Možno budete
musieť mierne upraviť predné koleso, aby uvoľňovacia páka mohla
prejsť hladko. Zašróbujte ju v smere hodinových ručičiek, až kým
nebude pevne stiahnutá, ako je ukázané v [Obrázku 4-4].
e. Zamknite uvoľňovaciu páku, ako je ukázané na [Obrázku 4-5]. Je oveľa
lepšie umiestniť uvoľňovaciu páku tak, aby smerovala nahor a bola
zarovnaná s ramenom vidlice.
2 (down-tube)
12 (fork)
Obrázok 4-1
16 (Front wheel)
Obrázok 3-2
Obrázok 4-2
12 (Fork)
Obrázok 4-3
SK
