PASTABA: įsitikinkite, kad varžtų ABCD sukimo
momentas yra maždaug 6-8 N·m.

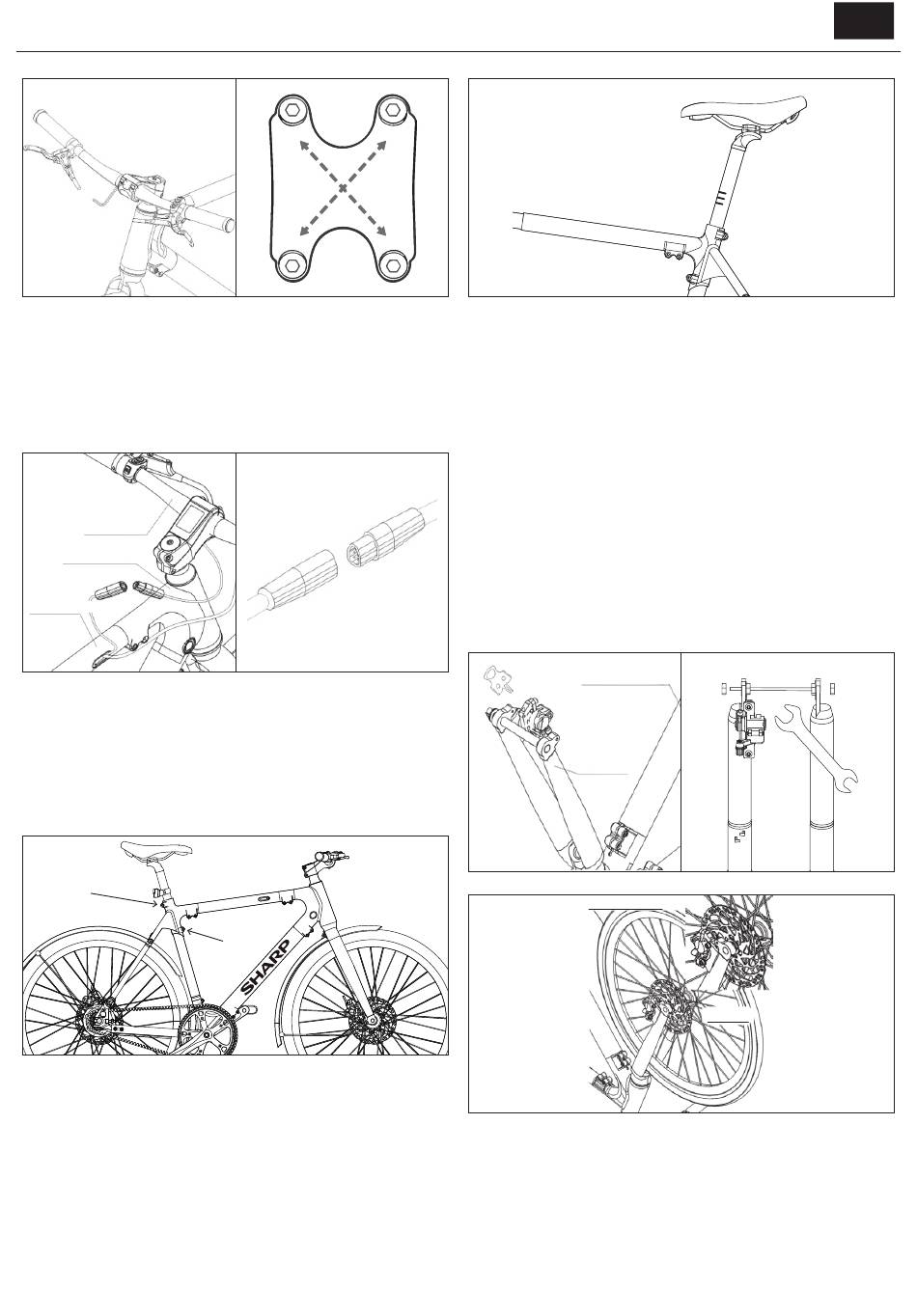

ŽINGSNIS 2: Kabelių tvarkymas
a. Prijunkite ekrano jutiklio laidą, kaip parodyta [paveiksle 2-1] ir
[paveiksle 2-2].
b. Pridėkite laido užsegimus, kad tvarkytumėte laidus.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Paveiksle 2-1
ŽINGSNIS 3: Įdiekite sėdynę
a. Atlaisvinkite varžtus [F] ir [J] pasukdami prieš laikrodžio rodyklę
naudodami 5 mm Allen raktą, įdėkite sėdynės strypą į rėmą, kaip
parodyta [3-1 pav.]
b. Reguliuokite sėdynės aukštį pagal savo ūgį. Neviršykite maksimalaus
sėdynės aukščio ribos, kaip parodyta [paveiksle 3-2]. Tada priveržkite
varžtus [F] ir [J].
F
A
D
Paveiksle 1-5
Paveiksle 2-2
J
Paveiksle 3-1
C
B
PASTABA: įsitikinkite, kad varžtų [F] ir [J] sukimo
momentas yra maždaug 20 N·m
ŽINGSNIS 4: Įdiekite priekinį ratą
Jums reikia apverkti elektrinį dviratį aukštyn kojomis prieš montuojant
priekinį ratą.
a. Nuimkite plastikinį žetoną nuo stabdžių strypų, kaip parodyta [4-1 pav.].
b. Naudokite 15 mm atvirą raktą, kad atpalaiduotumėte varžtus ir
nuimtumėte priekinio šakės apsaugą, kaip parodyta [paveiksle 4-2].
c. Įdėkite priekinį ratą į priekinę forkelę, atidžiai įdėdami diską tarp
stabdžių kaliperių, kaip parodyta [paveiksle 4-3].
d. Įkiškite greitojo išleidimo svirtį iš disko pusės kiek galite toliau. Gali tekti
šiek tiek pakoreguoti priekinį ratą, kad greitojo išleidimo svirtis galėtų
laisvai praeiti. Sukite ją laikrodžio rodykle, kol ji atrodo tvirta, kaip
parodyta [4-4 pav.].
e. Užrakinkite greitojo išleidimo svirtį, kaip parodyta [paveiksle 4-5].
Geriau greitojo išleidimo svirtį nukreipti į viršų, suderinus su vidurinės
kojos linija.
2 (down-tube)
12 (fork)
Paveiksle 4-1
16 (Front wheel)
Paveiksle 3-2
Paveiksle 4-2
12 (Fork)
Paveiksle 4-3
