Ábra 4-4
MEGJEGYZÉSEK:
Ha nincs feszültség a gyorskioldó kar elzárásakor, akkor szorosabban kell
húznia.
Ez a lépés nagyon fontos és a biztonságos közlekedéshez kapcsolódik. Ha nem
tudja a telepítést a szükséges módon elvégezni, kérjen szakember segítségét.

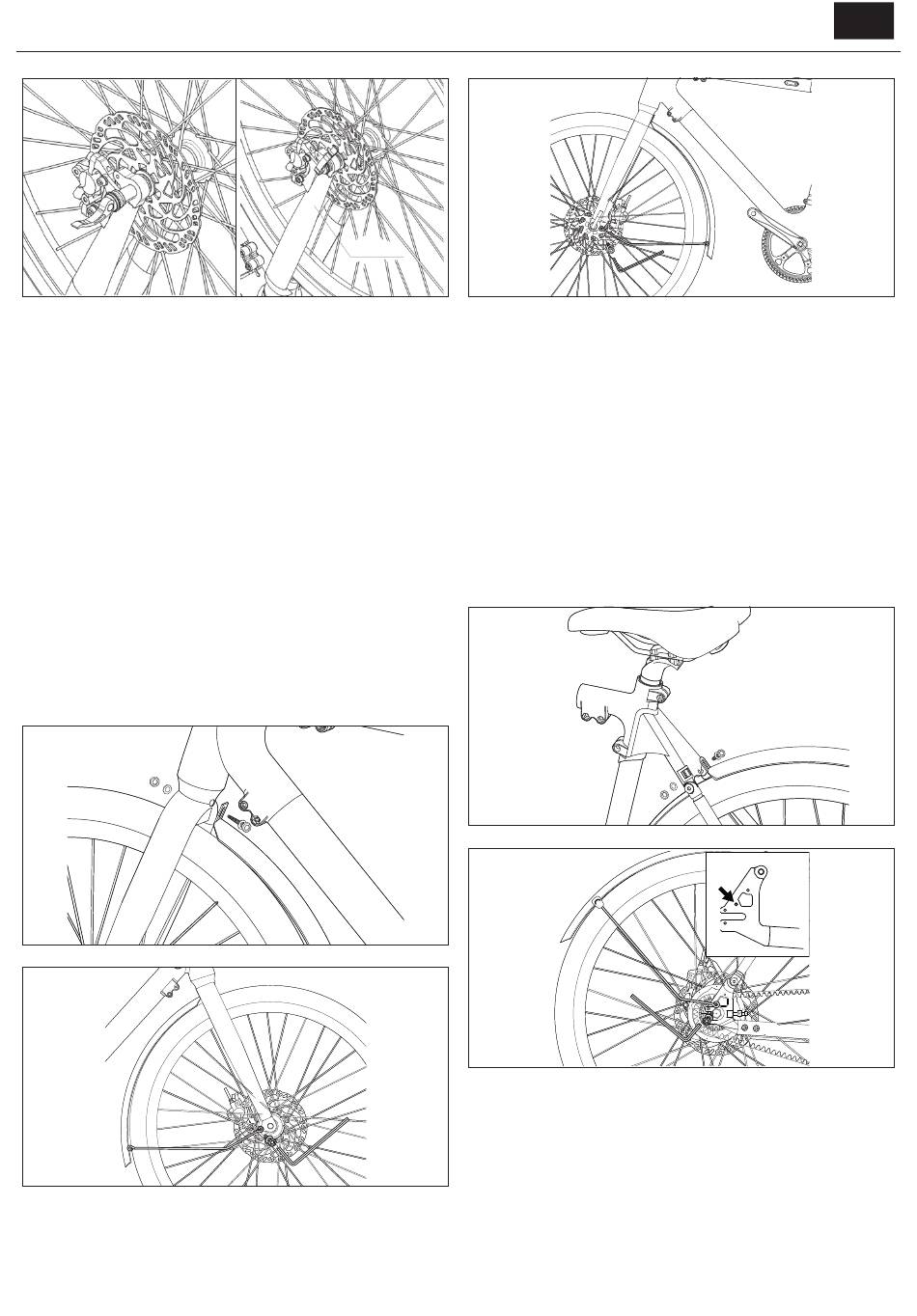

5. LÉPÉS: Szerelje fel az első sárvédőt
a. Használjon 10 mm-es nyitott végű kulcsot a sárvédő csavar anyjának
lazításához az első villa hídján belül, majd távolítsa el a csavart és az
anyát.
b. Miután igazította a sárvédőt a csavarlyukhoz, húzza meg újra a rögzítő
csavarokat, hogy rögzítse azt az első villára, ahogy azt a [5-1. ábra]
mutatja.
c. Miután megerősítette, hogy az első sárvédő igazodik a csavarlyukhoz,
használjon 5 mm-es Allen kulcsot a csavar behajtásához és egy 10 mm-
es nyitott végű kulcsot a másik oldalon lévő anya újra meghúzásához.
Ne felejtse el a távtartókat.
d. Miután meghúzta a felső konzolt, használjon 4 mm-es Allen kulcsot a 2
csavar eltávolításához az első villa alján. Ezután igazítsa a első sárvédő
lábait a szerelési lyukakkal az első villa alján, ahogy azt a [5-2. ábra] és
[5-3. ábra] mutatja, majd húzza meg újra a csavarokat körülbelül 3-5
N·m-ig.
12 (Fork)
Ábra 4-5
Ábra 5-1
Ábra 5-2
6. LÉPÉS: Szerelje fel a hátsó sárvédőt
a. Használjon egy 10 mm-es nyitott végű kulcsot a sárvédő csavar
anyjának lazításához a nyeregcső csatlakozásánál, majd távolítsa el a
csavart és az anyát.
b. Miután igazította a sárvédőt a csavarlyukhoz, húzza meg újra a rögzítő
csavarokat, hogy rögzítse azt az ülőcső csatlakozóhoz, ahogy az a [6-1.
ábra] mutatja.
c. Miután megerősítette, hogy az első sárvédő egybeesik a csavarlyukkal,
használjon egy 5 mm-es Allen kulcsot a csavar behajtásához, és
egy 10 mm-es nyitott végű kulcsot a másik oldalon lévő anya
újrakeményítéséhez 4-6 N·m nyomatékra. Ne felejtse el a távtartókat.
d. A felső konzol rögzítése után használjon 4 mm-es Allen kulcsot a 2
csavar eltávolításához a kiömlőnél. Ezután igazítsa a sárvédő lábait
a szerelési lyukakkal, ahogy azt a [6-2] és [6-3] ábrák mutatják, majd
húzza meg újra a csavarokat.
Ábra 5-3
Ábra 6-1
Ábra 6-2
