380

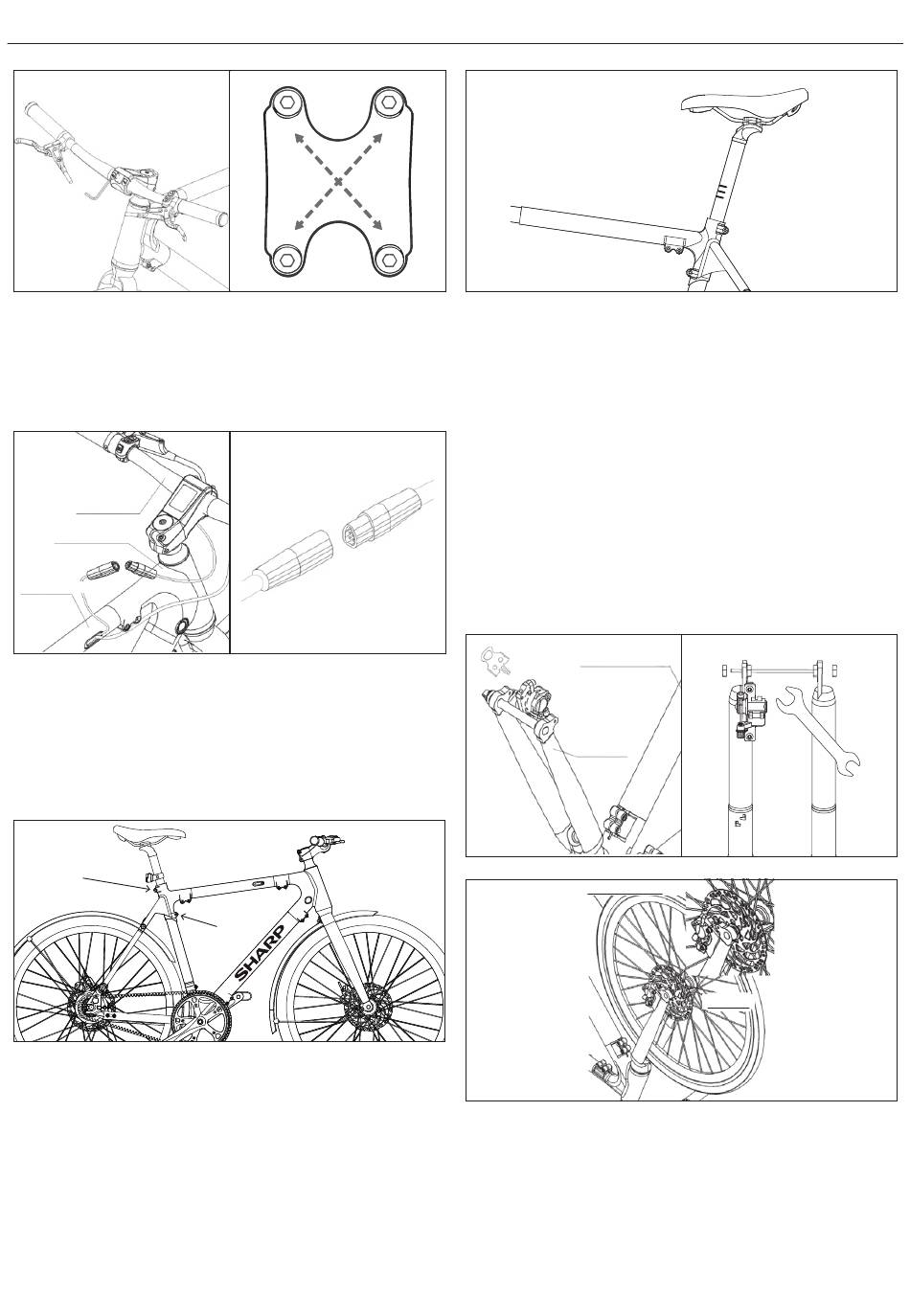

POZNÁMKA: Ujistěte se, že točivý moment šroubů ABCD je přibližně 6-8 N·m.
KROK 2: Správa kabelů
a. Připojte kabel snímače displeje, jak je znázorněno na [Obrázek 2-1] a
[Obrázek 2-2].
b. Přidejte svorky na kabely pro správu kabelů.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Obrázok 2-1
KROK 3: Nainstalujte sedlo
a. Uvolněte šrouby [F] a [J] proti směru hodinových ručiček pomocí
imbusového klíče o velikosti 5 mm, vložte sedlovou tyč do rámu, jak je
ukázáno na [Obrázku 3-1].
b. Nastavte výšku sedla na svou správnou výšku. Nepřekračujte maximální
výškový limit sedla, jak je uvedeno v [Obrázku 3-2]. Poté utáhněte
šrouby [F] a [J].
F
A
D
Obrázok 1-5
Obrázok 2-2
J
Obrázok 3-1
C
B
POZNÁMKA: Ujistěte se, že točivý moment šroubů [F] a [J] je přibližně 20 N·m.
KROK 4: Nainstalujte přední kolo
Před instalací předního kola je třeba elektrokolo otočit vzhůru nohama.
a. Odeberte plastový čip z třmena brzdy, jak je ukázáno v [Obrázek 4-1].
b. Použijte otevřený klíč o velikosti 15 mm k povolení šroubů a postupujte
podle toho, jak je ukázáno na [Obrázku 4-2], a odstraňte přední
ochranný kryt vidlice.
c. Umístěte přední kolo do přední vidlice, přičemž pečlivě vložte disk mezi
brzdové třmeny, jak je ukázáno na [Obrázku 4-3].
d. Vložte uvolňovací páku z disku co nejdále můžete. Možná budete
muset mírně upravit přední kolo, aby uvolňovací páka mohla hladce
projít. Zašroubujte ji ve směru hodinových ručiček, dokud necítíte, že je
pevně utažená, jak je ukázáno v [Obrázku 4-4].
e. Zamkněte uvolňovací páku, jak je znázorněno na [Obrázku 4-5]. Je
mnohem lepší umístit uvolňovací páku tak, aby směřovala vzhůru a
byla zarovnána s ramenem vidlice.
2 (down-tube)
12 (fork)
Obrázok 4-1
16 (Front wheel)
Obrázok 3-2
Obrázok 4-2
12 (Fork)
Obrázok 4-3
