monteringsskruerne for at fastgøre den på forgaflen, som vist i [Figur
5-1].
c. Efter bekræftelse af, at forskærmen er justeret med skruehullet, skal du
bruge en 5 mm unbrakonøgle til at skubbe bolten og en 10 mm åben
skruenøgle til at stramme møtrikken på den anden side. Glem ikke
afstandsstykkerne.
d. Efter fastgørelse af den øvre beslag, brug en 4 mm unbrakonøgle til at
fjerne de 2 skruer i bunden af forgaflen. Juster derefter skærmens ben
med monteringshullerne i bunden af forgaflen, som vist i [Figurer 5-2]
og [5-3], og stram derefter skruerne til omkring 3-5 N·m.
TRIN 6: Installer bagklappen
a. Brug en 10 mm åben skruenøgle til at løsne skærmens boltemøtrik på
sadelrørsleddet, og fjern derefter bolten og møtrikken.
b. Efter at have justeret skærmen med skruehullet, stram
monteringsskruerne for at fastgøre den på sadelrørsleddet, som vist i
[Figur 6-1].
c. Efter bekræftelse af, at forskærmen er justeret med skruehullet, skal du
bruge en 5 mm unbrakonøgle til at skubbe bolten og en 10 mm åben
skruenøgle til at stramme møtrikken på den anden side til et moment
på 4-6 N·m. Glem ikke afstandsstykkerne.
d. Efter fastgørelse af den øvre beslag, brug en 4 mm unbrakonøgle til
at fjerne de 2 skruer ved dropout. Juster derefter skærmens ben med
monteringshullerne, som vist i [Figurer 6-2] og [6-3], og stram derefter
skruerne igen.

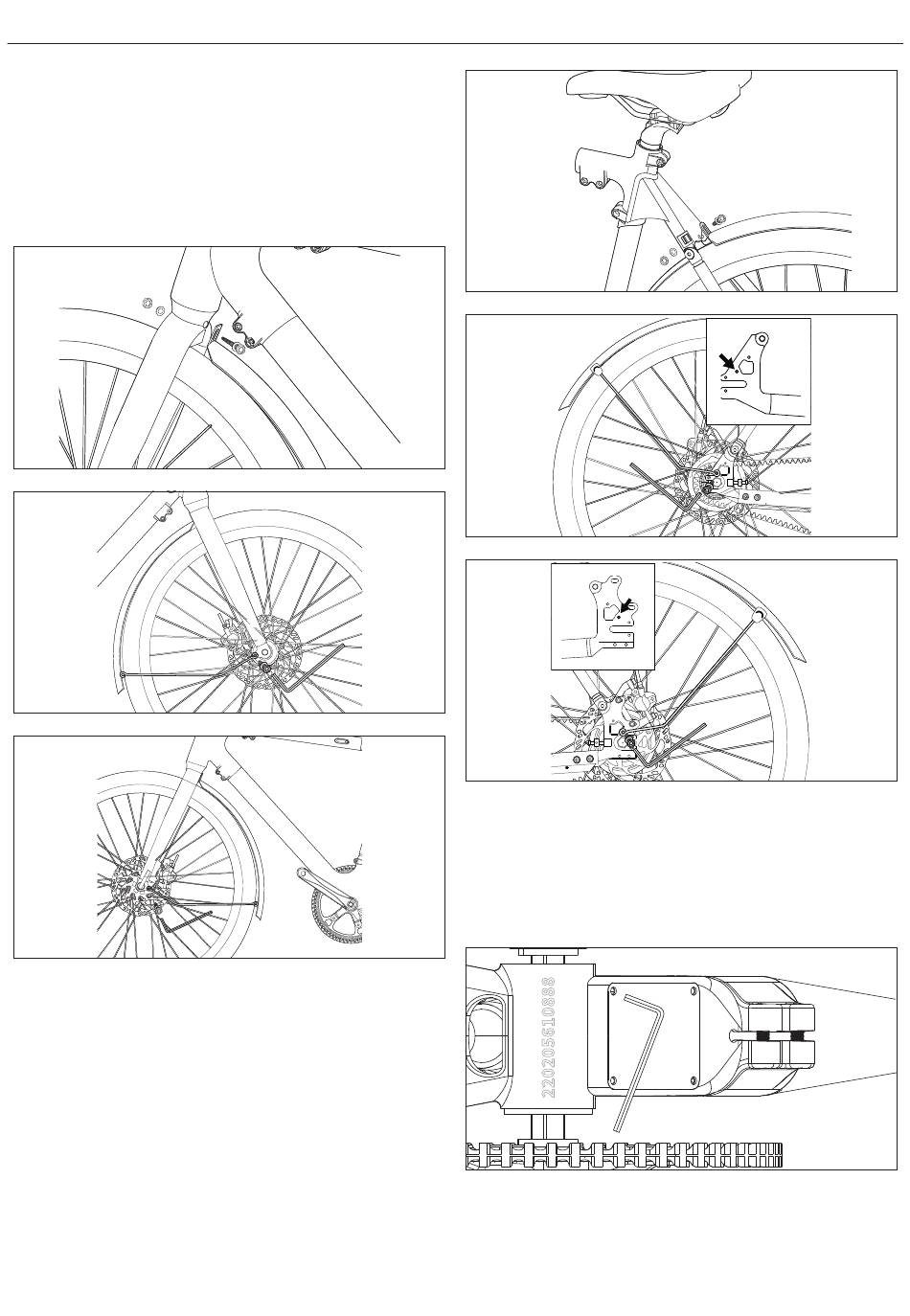

Figure 5-1
Figure 5-2
Figure 5-3
TRIN 7: Tilslut kablet
Vend din cykel på hovedet.
a. Løsn de fire skruer på dækslet ved siden af bundbeslaget i en mod uret
retning med en 3 mm unbrakonøgle, og fjern derefter skruerne og
dækslet, som vist i (Figur 5-1).
b. Forbind kablet mellem batteriet og controlleren, som vist i [Figur 7-2].
c. Sæt dækslet tilbage og stram skruerne igen.
Figure 6-1
Figure 6-2
Figure 6-3
Figure 7-1
8-10扳手
13-15扳手
17-19扳手
8字过线卡
