1-5].
NOTĂ: Asigurați-vă că cuplul de strângere al șuruburilor
ABCD este de aproximativ 6-8 N·m.

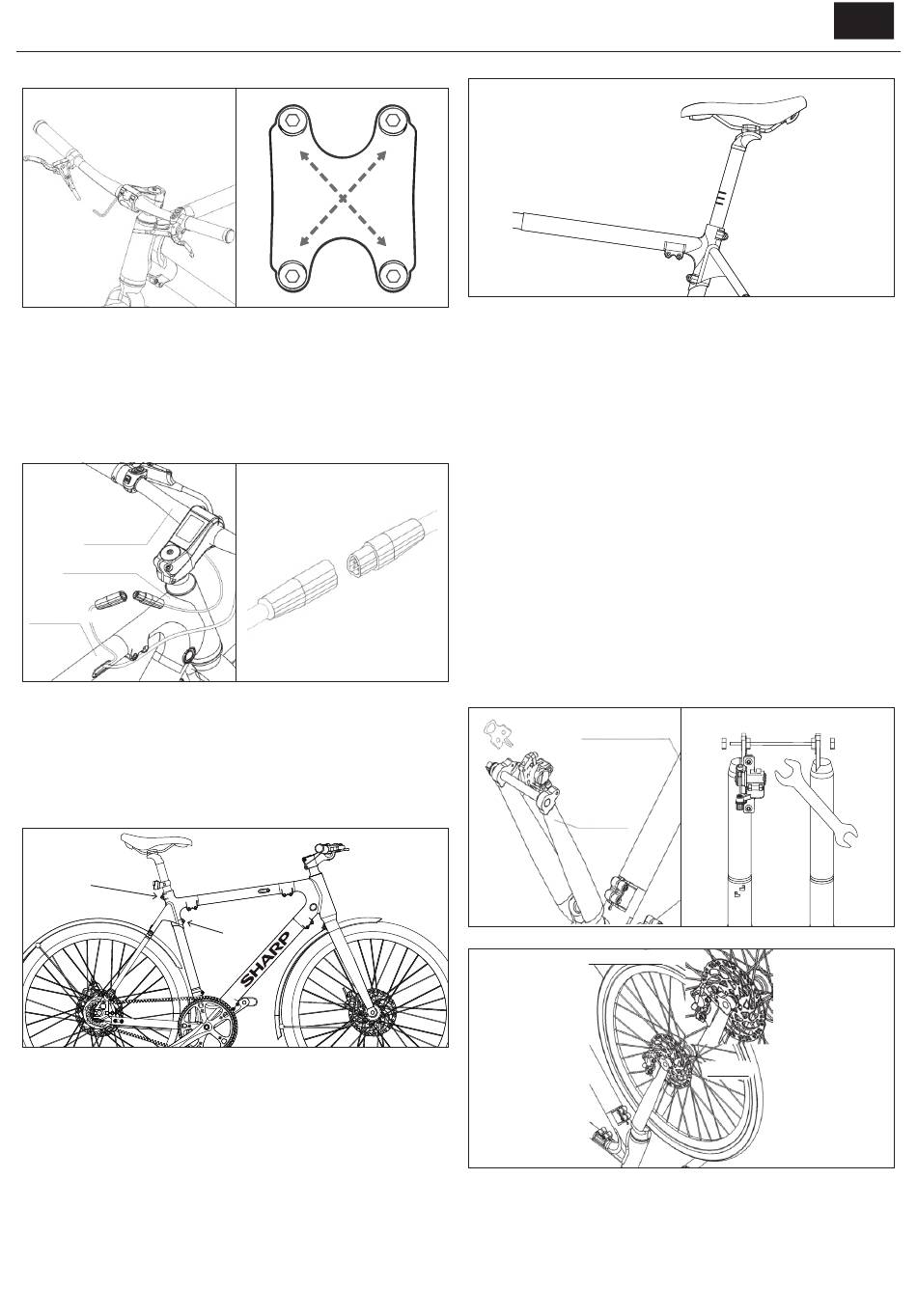

PASUL 2: Gestionarea cablului
a. Conectați cablul senzorului de afișaj, așa cum este arătat în [Figura 2-1]
și [Figura 2-2].
b. Adăugați cleme de cablu pentru a gestiona cablurile.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figura 2-1
PASUL 3: Instalați scaunul
a. Desfaceți șuruburile [F] și [J] în sens antiorar, folosind o cheie Allen de 5
mm, introduceți șeaua în cadru, așa cum este arătat în [Figura 3-1].
b. Ajustați înălțimea șeii la înălțimea potrivită pentru dumneavoastră. Nu
depășiți limita maximă de înălțime a șeii, așa cum este arătat în [Figura
3-2]. Apoi strângeți șuruburile [F] și [J].
F
A
D
Figura 1-5
Figura 2-2
J
Figura 3-1
C
B
NOTĂ: Asigurați-vă că cuplul de strângere al șuruburilor
[F] și [J] este de aproximativ 20 N·m
PASUL 4: Instalați roata din față
Trebuie să întoarceți bicicleta electrică cu roțile în sus înainte de a instala
roata din față.
a. Trageți afară cipul de plastic de pe etrierul de frână, așa cum este arătat
în [Figura 4-1].
b. Folosiți o cheie fixă de 15 mm pentru a slăbi șuruburile și, în secvență,
așa cum este arătat în [Figura 4-2], și îndepărtați protectorul furcii
frontale.
c. Plasați roata din față în furca din față, având grijă să introduceți cu
atenție discul între etrierele de frână, așa cum este arătat în [Figura 4-3].
d. Introduceți maneta de eliberare rapidă din partea discului cât de mult
puteți. Este posibil să fie nevoie să ajustați ușor roata din față astfel
încât maneta de eliberare rapidă să treacă fără probleme. Înșurubați-o
în sensul acelor de ceasornic până când se simte strâns, așa cum este
arătat în [Figura 4-4].
e. Blocați maneta de eliberare rapidă, așa cum este arătat în [Figura 4-5].
Este mult mai bine să poziționați maneta de eliberare rapidă îndreptată
în sus, aliniată cu brațul furcii.
2 (down-tube)
12 (fork)
Figura 4-1
16 (Front wheel)
Figura 3-2
Figura 4-2
12 (Fork)
Figura 4-3
RO
