404
Čo sa nachádza v balení:
Stručná príručka (tento dokument)
Súčiastky pre elektrický bicykel
• 1 × Rám a zadné koleso
• 1 × Predné koleso
• 1 × Priečna os
• 1 × Riadidlá
• 1 × Sedlo a sedlová rúrka
• 2 × Fender
• 1 × Stojan
Krabica s príslušenstvom
• 5 × Záchytky kábla
• 1× nabíjačka
• 1 × Ručná prevádzka
• 3 × Imbusový kľúč
• 3 × Kľúč s otvoreným koncom
• 1 × krížový skrutkovač
Krabica s príslušenstvom
(Pozrite sa na 1 na strane 1).
Súčiastky bicykla
(Pozrite sa na 2 na strane 1).

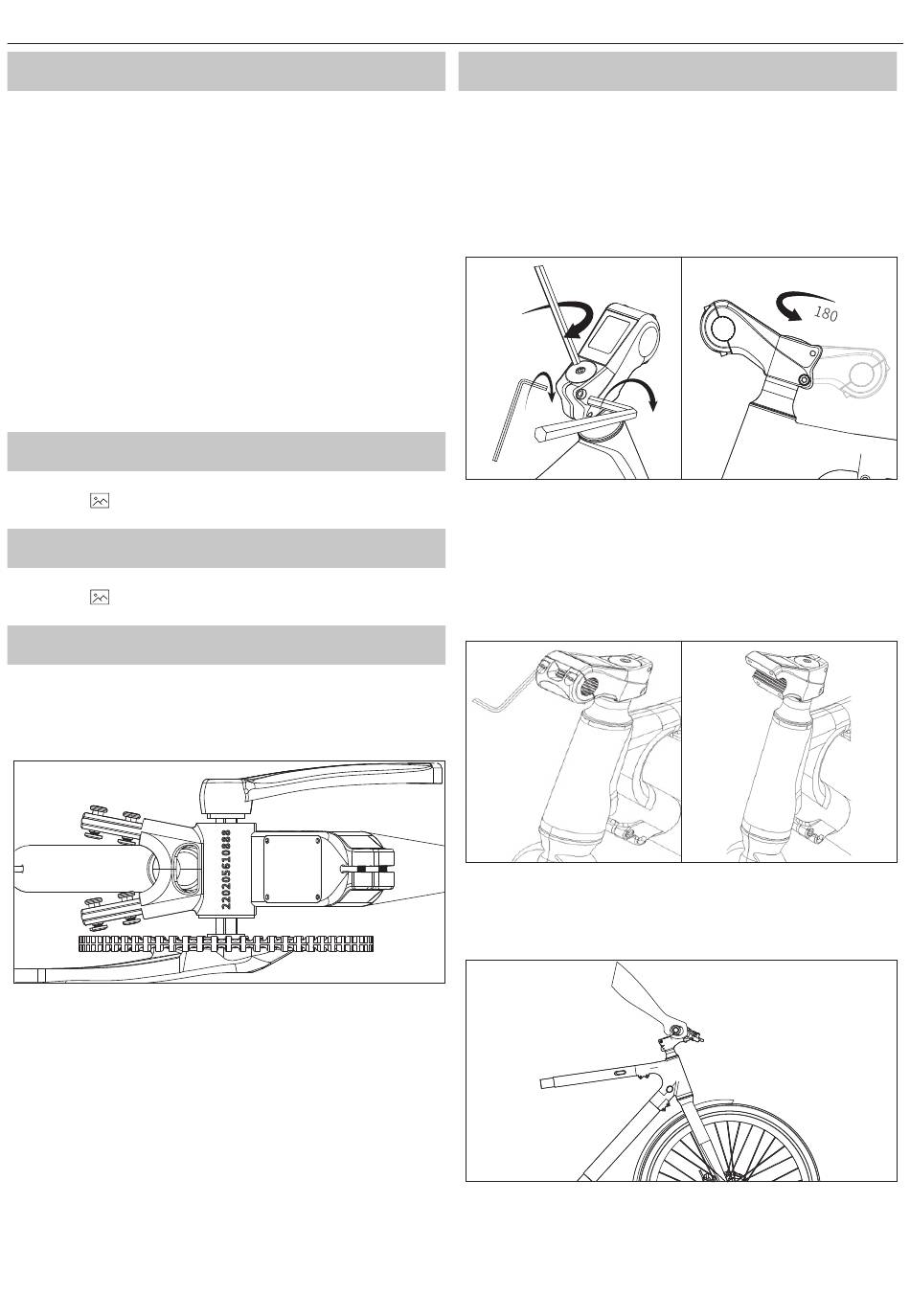

Číslo rámu bicykla
Číslo rámu bicykla nájdete vyrazené na spodnej skrutke, ako je zobrazené
na obrázku. Je to jedinečný identifikátor vášho e-bicykla. Keď je váš bicykel
ukradnutý, práve sériové číslo vám dáva najväčšiu šancu na jeho návrat.
Bolo by dobré si ho niekde zapísať alebo odfotiť.
Zostavenie E-bike
KROK 1: Nainštalujte a nastavte riadidlá
a. Odstráňte gumovú čapicu na vrchu stonky.
b. Uvoľnite dve skrutky na strane stĺpika a dlhú skrutku na vrchu stĺpika
pomocou imbusového kľúča o veľkosti 5 mm, potom otočte displej o
180 stupňov, ako je zobrazené na [Obrázku 1-1] a [1-2].
c. Dotiahnite skružky.
d. Vráťte gumovú čapicu späť na vrch stĺpika.
Obrázok 1-1
POZNÁMKA:
Uistite sa, že krútiaci moment skrutky na vrchu je približne 4-6 N·m.
Uistite sa, že krútiaci moment tých na strane je približne 10-12 N·m.
a. Uvoľnite štyri skrutky na svorke riadítok otáčaním proti smeru
hodinových ručičiek pomocou imbusového kľúča o veľkosti 5 mm,
potom odstráňte skrutky a predný kryt, ako je zobrazené na [Obrázku
1-3] a [1-4].
Obrázok 1-3
b. Umiestnite riadidlá do stredu svorky predstavca, keď je užívateľ na
sedle a uistite sa, že sú správne orientované. Ovládacie tlačidlá sú na
ľavej strane. Znovu nainštalujte predný kryt a skrutky pevne utiahnite,
ale nie úplne.
c. Posúvajte riadidlá doľava a doprava, aby ste ich vycentrovali; mierne
ich otočte, aby boli brzdové páky naklonené nadol. Potom postupne
utiahnite skrutky v poradí A-B-C-D, ako je zobrazené v [Obrázku 1-5].
。
Obrázok 1-2
Obrázok 1-4
