Što se nalazi u kutiji:
Vodič za brzi početak upotrebe (ovaj dokument)
Dijelovi za E-bicikl
• 1 × Okvir i zadnji kotač
• 1 × Prednje kolo
• 1 × Osovina kroz
• 1 × Upravljač
• 1 × Sjedalo i cijev sjedala
• 2 × Blatobran
• 1 × Stalak za bicikl
Kutija s dodatnom opremom
• 5 × Pucanje kabela
• 1 × punjač
• 1 × Priručnik
• 3 × Imbus ključ
• 3 × Ključ otvorenog kraja
• 1 × Phillips odvijač
Kutija s dodatnom opremom
(Pogledajte 1 na stranici 1)
Dijelovi bicikla
(Pogledajte 2 na stranici 1)

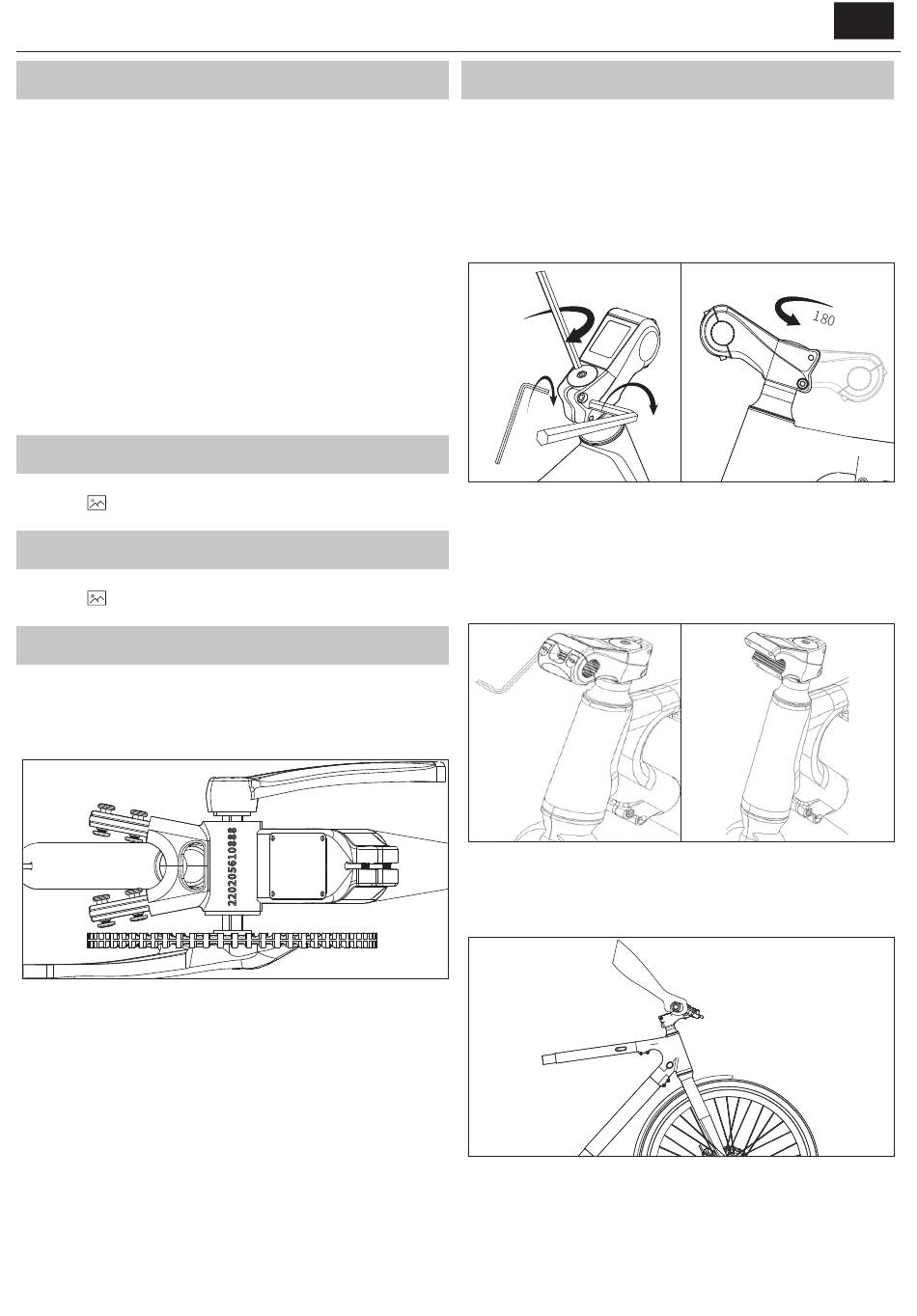

Broj okvira bicikla
Broj okvira bicikla može se pronaći utisnut na donjem nosaču, kako je
prikazano na slici. To je jedinstveni identifikator vašeg e-bicikla. Kada
vam bicikl bude ukraden, upravo će serijski broj najviše povećati šanse za
njegov povrat. Bilo bi dobro da ga zapišete negdje ili napravite fotografiju.
Sastavljanje E-bicikla
KORAK 1: Instalirajte i podesite upravljač
a. Uklonite gumenu kapicu sa vrha stupa upravljača
b. Popustite dva vijka na bočnim stranicama stupa upravljača i dugi vijak
na vrhu stupa upravljača pomoću imbus ključa od 5 mm, zatim okrenite
zaslon za 180 stupnjeva, kako je prikazano na [Slika 1-1] i [Slika 1-2].
c. Ponovno zategnite vijke.
d. Vratite gumenu kapicu na vrh stabljike.
Slika 1-1
NAPOMENA:
Provjerite je li okretni moment vijka na vrhu otprilike 4-6 N·m.
Pobrinite se da je okretni moment onih s boka otprilike 10-12 N·m.
a. Popustite četiri vijka na stezaljci upravljača u smjeru suprotnom od
smjera kazaljke na satu pomoću imbus ključa od 5 mm, zatim uklonite
vijke i prednji poklopac, kako je prikazano na [Slici 1-3] i [1-4].
Slika 1-3
b. Postavite upravljač u središte stezne spojke kada je korisnik na sedlu
i provjerite je li ispravno orijentiran. Kontrolne tipke su s lijeve strane.
Ponovno postavite prednji poklopac i čvrsto zategnite vijke, ali ne
potpuno.
c. Pomaknite upravljač lijevo i desno kako biste ga centrirali; rotirajte ga
malo tako da su ručice kočnica nagnute prema dolje. Zatim, postupno
zategnite vijke u sekvenci A-B-C-D, kako je prikazano na [Slici 1-5].
HR
。
Slika 1-2
Slika 1-4
