182

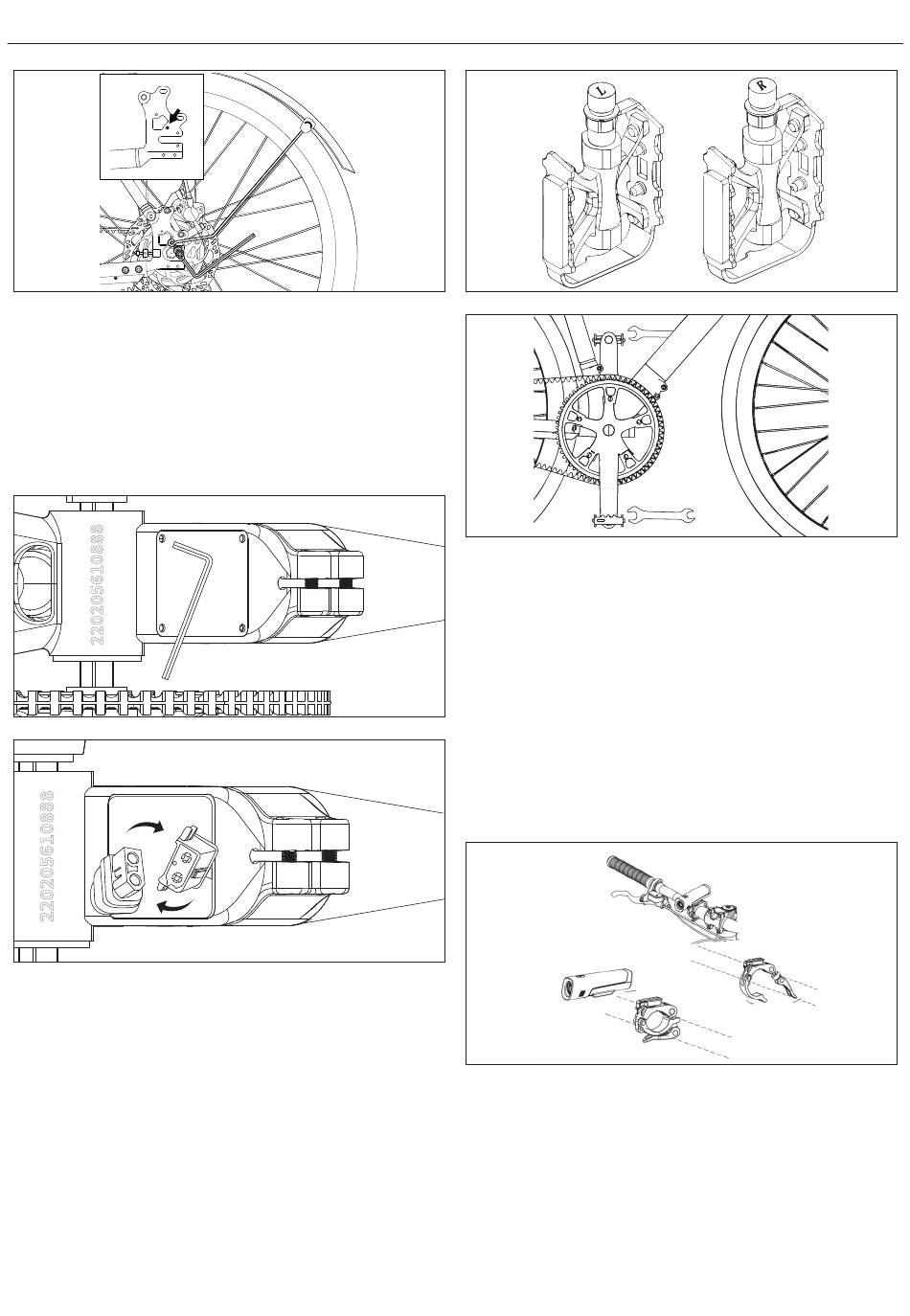

KROK 7: Podłącz kabel
Odwróć swój rower do góry kołami.
a. Poluzuj cztery śruby na pokrywie obok dolnej obejmy, obracając je w
kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza
imbusowego 3 mm, a następnie usuń śruby i pokrywę, jak pokazano
na (Rysunek 5-1).
b. Podłącz kabel pomiędzy baterią a kontrolerem, zgodnie z rysunkiem
[Rysunek 7-2].
c. Umieść pokrywę z powrotem i dokręć śruby.
KROK 8: Zainstaluj pedały
a. Użyj klucza o rozmiarze 15 mm do montażu pedałów, zgodnie z
rysunkiem [Rysunek 8-1].
Rysunek 6-3
8
Rysunek 7-1
Rysunek 7-2
8-10扳手
13-15扳手
17-19扳手
8字过线卡
NOTATKI:
Sprawdź nakrętkę na końcu obu pedałów, aby zidentyfikować pedał lewy i
prawy.
Proszę zauważyć, że prawy pedał będzie się dokręcać zgodnie z ruchem
wskazówek zegara, natomiast lewy pedał przeciwnie do ruchu wskazówek
zegara.
Upewnij się, że moment obrotowy wynosi 18 N·m.
KROK 9: Zainstaluj światła, reflektor itp.
a. Zamontuj przednie światło na kierownicy, zgodnie z rysunkiem
[Rysunek 9-1].
b. Zamontuj światło tylne na rurze siodełka, zgodnie z pokazanym na
[Rysunek 9-2].
c. Zamontuj przedni reflektor i dzwonek na kierownicy, zgodnie z
pokazanym na [Rysunek 9-3].
L
R
Rysunek 8-1
Rysunek 9-1
