206
c. Etter å ha bekreftet at forskjermen er justert med skruehullet, bruk en 5
mm unbrakonøkkel for å skyve bolten og en 10 mm åpen skiftenøkkel
for å stramme mutteren på den andre siden. Ikke glem mellomleggene.
d. Etter at du har festet den øvre braketten, bruk en 4 mm unbrakonøkkel
for å fjerne de 2 skruene i bunnen av gaffelen. Deretter, juster bena på
forskjermen med monteringshullene i bunnen av gaffelen, som vist i
[Figur 5-2] og [5-3], og stram deretter skruene til omtrent 3-5 N·m.
TRINN 6: Installer bakskjermen
a. Bruk en 10 mm åpen skiftenøkkel for å løsne mutteren på skjermbolten
ved seterørsfugen, og fjern deretter bolten og mutteren.
b. Etter å ha justert skjermen med skruehullet, stram monteringsskruene
for å feste den på seterørsleddet, som vist i [Figur 6-1].
c. Etter å ha bekreftet at forskjermen er justert med skruehullet, bruk en 5
mm unbrakonøkkel for å skyve bolten og en 10 mm åpen skiftenøkkel
for å stramme mutteren på den andre siden til et dreiemoment på 4-6
N·m. Ikke glem mellomleggene.
d. Etter at du har festet den øvre braketten, bruk en 4 mm unbrakonøkkel
for å fjerne de 2 skruene ved utkoblingen. Deretter, juster skjermens
ben med installasjonshullene, som vist i [Figur 6-2] og [6-3], og stram
deretter skruene på nytt.

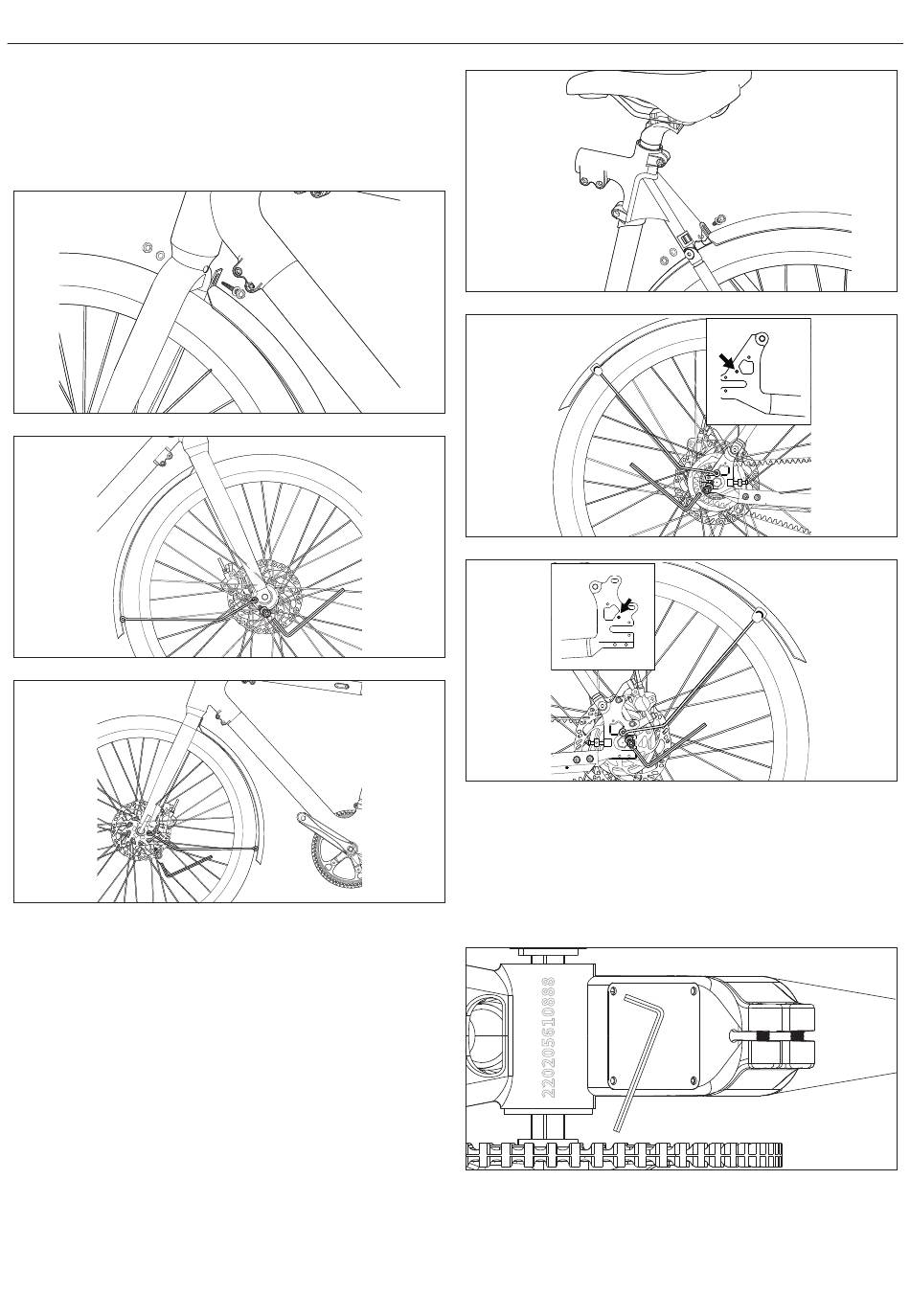

Figur 5-1
Figur 5-2
Figur 5-3
TRINN 7: Koble til kabelen
Snu sykkelen din opp ned.
a. Løsne de fire skruene på dekselet ved siden av bunnen braketten i en
mot klokken retning med en 3 mm Allen nøkkel, deretter fjern skruene
og dekselet, som vist i [Figur 7-1].
b. Koble kabelen mellom batteriet og kontrolleren, som vist i [Figur 7-2].
c. Sett dekselet tilbake og stram skruene på nytt.
Figur 6-1
Figur 6-2
Figur 6-3
Figur 7-1
