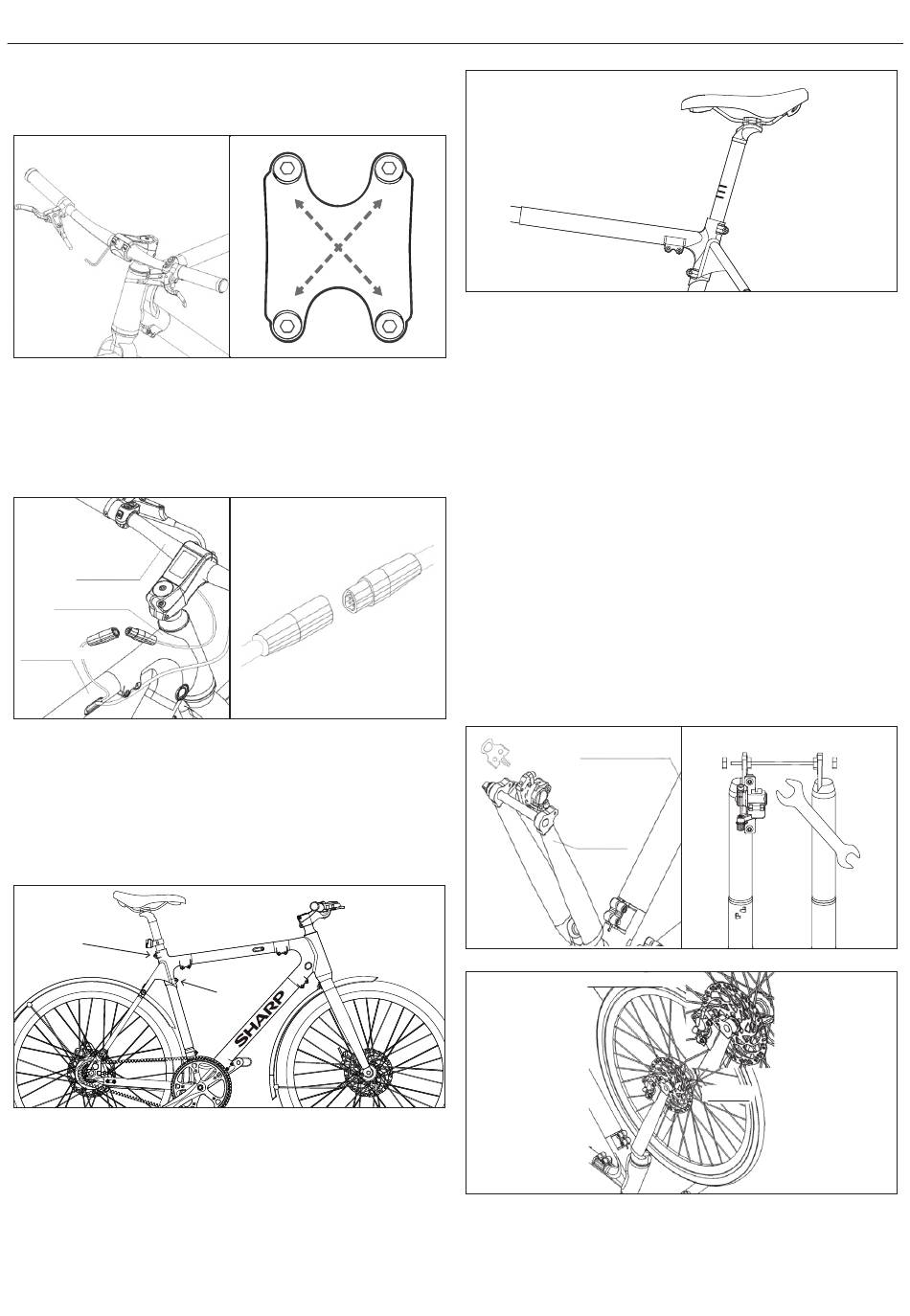

c. Πιέστε το τιμόνι αριστερά και δεξιά για να το κεντράρετε· περιστρέψτε
το ελαφρώς ώστε οι μοχλοί των φρένων να είναι γωνιακά προς τα κάτω.
Στη συνέχεια, σφίξτε σταδιακά τις βίδες με μια ακολουθία Α-Β-Γ-Δ, όπως
φαίνεται στο [Σχήμα 1-5].
ΣΗΜΕΊΩΣΗ: Βεβαιωθείτε ότι η ροπή των βιδών ABCD είναι περίπου 6-8 N·m.
ΒΗΜΑ 2: Διαχείριση Καλωδίου
a. Συνδέστε το καλώδιο του αισθητήρα εμφάνισης, όπως φαίνεται στο
[Σχήμα 2-1] και [Σχήμα 2-2].
b. Προσθέστε ασφαλίσεις καλωδίων για τη διαχείριση των καλωδίων.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Σχήμα 2-1
ΒΗΜΑ 3: Εγκαταστήστε τη σέλα
a. Χαλαρώστε τις βίδες [F] και [J] προς την αντίθετη κατεύθυνση των
δεικτών του ρολογιού με ένα κλειδί Allen 5 mm, εισάγετε τη στήλη της
σέλας στο πλαίσιο, όπως φαίνεται στο [Σχήμα 3-1].
b. Ρυθμίστε το ύψος της σέλας στο κατάλληλο για εσάς ύψος. Μην
υπερβαίνετε το μέγιστο όριο ύψους της σέλας, όπως φαίνεται στο
[Σχήμα 3-2]. Στη συνέχεια σφίξτε τις βίδες [F] και [J].
F
A
D
Σχήμα 1-5
Σχήμα 2-2
J
Σχήμα 3-1
C
B
ΣΗΜΕΊΩΣΗ: Βεβαιωθείτε ότι η ροπή των βιδών [F] και [J] είναι περίπου 20 N·m
ΒΗΜΑ 4: Εγκαταστήστε τον μπροστινό τροχό
Πρέπει να γυρίσετε το ηλεκτρικό ποδήλατο ανάποδα πριν την
εγκατάσταση του μπροστινού τροχού.
a. Αφαιρέστε το πλαστικό τσιπ από το δαγκάνα φρένου, όπως φαίνεται
στο [Σχήμα 4-1].
b. Χρησιμοποιήστε ένα ανοιχτό κλειδί 15 mm για να χαλαρώσετε τις βίδες
και σε ακολουθία, όπως φαίνεται στο [Σχήμα 4-2], και αφαιρέστε τον
προστατευτικό κάλυμμα του μπροστινού πιρουνιού.
c. Τοποθετήστε τον μπροστινό τροχό στην μπροστινή πιρούνι,
φροντίζοντας να εισάγετε προσεκτικά τον δίσκο ανάμεσα στα
φρενόπιστονα, όπως φαίνεται στο [Σχήμα 4-3].
d. Εισάγετε τον γρήγορο μοχλό απελευθέρωσης από την πλευρά του
δίσκου όσο πιο μακριά μπορείτε. Ίσως χρειαστεί να ρυθμίσετε ελαφρώς
τον εμπρόσθιο τροχό ώστε ο γρήγορος μοχλός απελευθέρωσης να
περάσει ομαλά. Σφίξτε τον παραστρέφοντας τον δεξιόστροφα μέχρι να
αισθανθείτε ότι είναι σφιχτός, όπως φαίνεται στην [Εικόνα 4-4].
e. Κλειδώστε τον μοχλό γρήγορης απελευθέρωσης, όπως φαίνεται στο
[Σχήμα 4-5]. Είναι πολύ καλύτερο να τοποθετήσετε τον μοχλό γρήγορης
απελευθέρωσης να δείχνει προς τα πάνω, ευθυγραμμισμένος με το χέρι
του πιρουνιού.
2 (down-tube)
12 (fork)
Σχήμα 4-1
16 (Front wheel)
Σχήμα 3-2
Σχήμα 4-2
12 (Fork)
Σχήμα 4-3
