KORAK 7: Povežite kabl
Okrenite svoj bicikl naopako.
a. Otpustite četiri šrafa na poklopcu pored donjeg nosača u suprotnom
smeru od kazaljke na satu koristeći Allen ključ od 3 mm, zatim uklonite
šrafove i poklopac, kako je prikazano na [Slika 7-1].
b. Povežite kabl između baterije i kontrolera, kako je prikazano na [Slici
7-2].
c. Vratite poklopac i ponovo zategnite šrafove.
KORAK 8: Instalirajte pedale
a. Koristite ključ od 15 mm da postavite pedale, kako je prikazano na
[Slici 8-1].
Slika 6-3
8

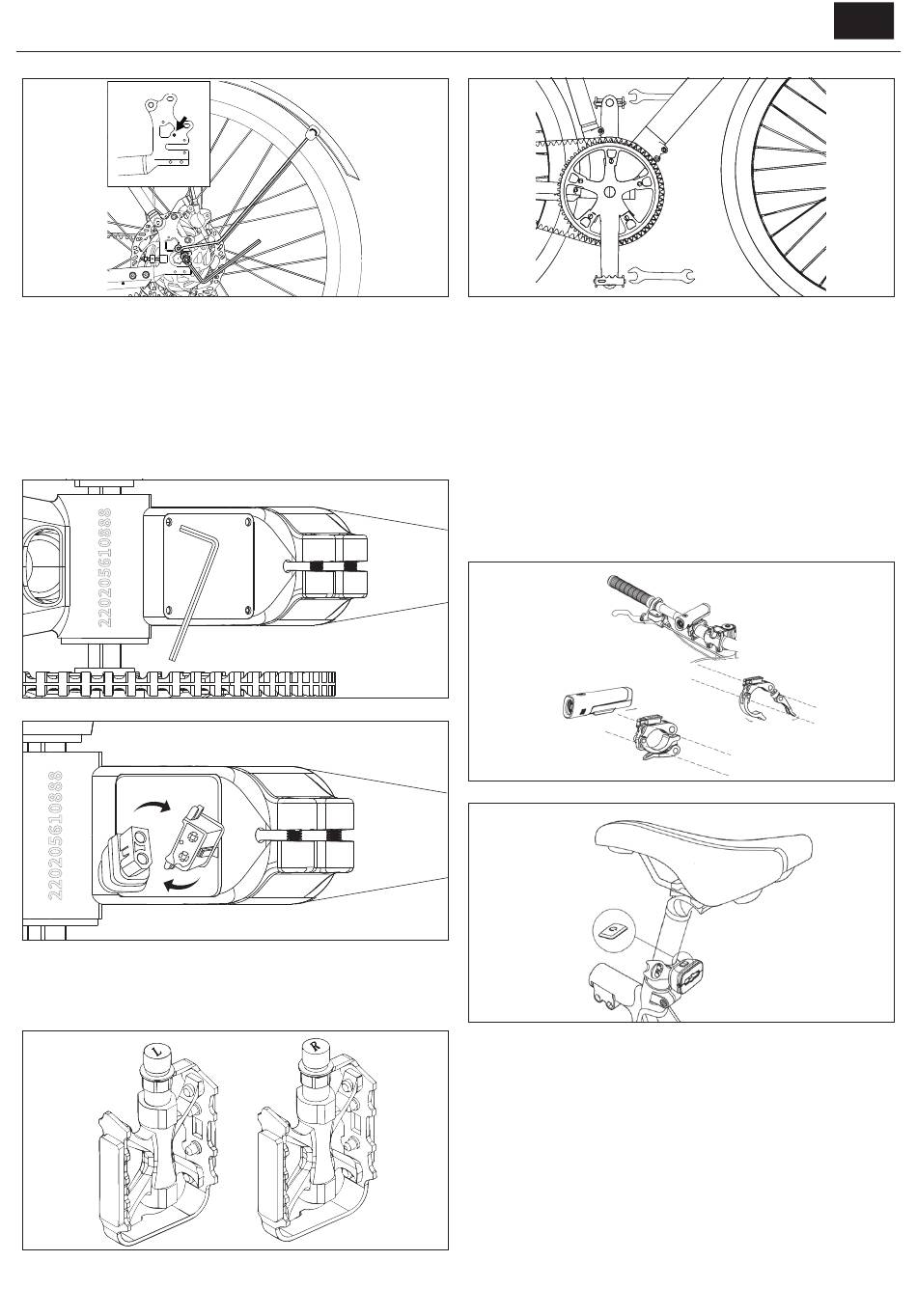

Slika 7-1
Slika 7-2
NAPOMENE:
Proverite završnu kapu na oba pedala kako biste identifikovali levo i desno
pedal.
Molimo Vas da obratite pažnju da se desna pedala zateže u smeru kazaljke na
satu, dok se leva pedala zateže u suprotnom smeru od kazaljke na satu.
8-10扳手
13-15扳手
Proverite da li je obrtni moment 18 N·m.
17-19扳手
KORAK 9: Instalirajte svetla, reflektor, itd.
8字过线卡
a. Postavite prednje svetlo na upravljač, kao što je prikazano na [Slici 9-1].
b. Montirajte zadnje svetlo na cev sedišta, kao što je prikazano na [Slici
9-2].
c. Postavite prednji reflektor i zvono na upravljač, kao što je prikazano na
[Slici 9-3].
L
R
Slika 8-1
Slika 9-1
Slika 9-2
