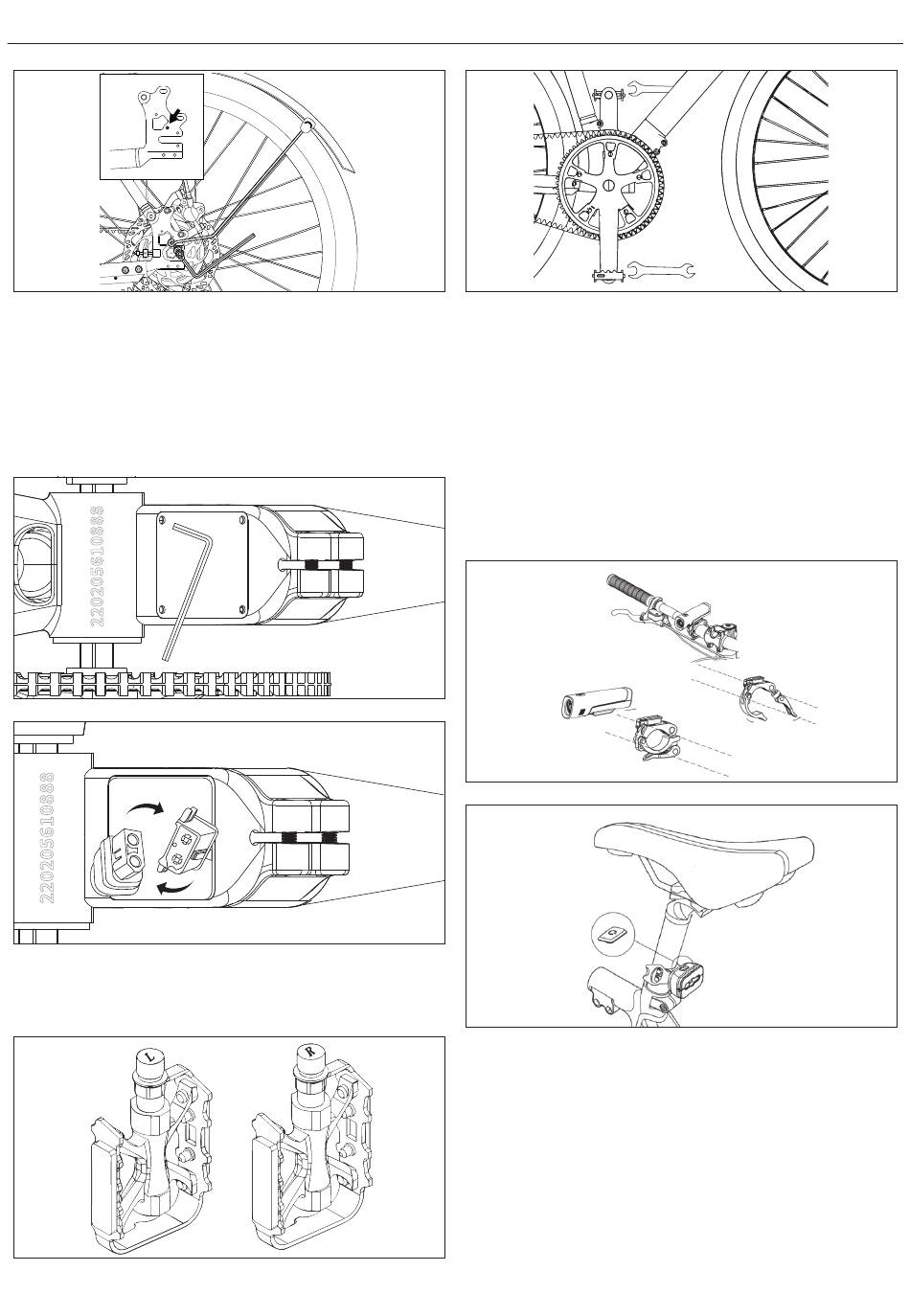

7. LÉPÉS: Csatlakoztassa a kábelt
Fordítsa fel a biciklijét.
a. Lazítsa meg az alsó konzol melletti borítón lévő négy csavart óramutató
járásával ellentétes irányban egy 3 mm-es Allen kulccsal, majd távolítsa
el a csavarokat és a borítót, ahogy az a (5-1. ábra) mutatja.
b. Csatlakoztassa a kábelt az akkumulátor és a vezérlő között, ahogy az
[7-2. ábra] mutatja.
c. Tegye vissza a fedőt és húzza meg újra a csavarokat.
8. LÉPÉS: Szerelje fel a pedálokat
a. Használja a 15 mm-es kulcsot a pedálok felszereléséhez, ahogy az [8-1.
ábra] mutatja.
Ábra 6-3
8
Ábra 7-1
Ábra 7-2
MEGJEGYZÉSEK:
Ellenőrizze mindkét pedál végkupakját, hogy azonosítsa a bal és a jobb pedált.
Kérjük, vegye figyelembe, hogy a jobb pedál óramutató járásával megegyező
irányban húzódik meg, míg a bal pedál óramutató járásával ellentétes
irányban.
8-10扳手
13-15扳手
Győződjön meg róla, hogy a nyomaték 18 N·m.
17-19扳手
9. LÉPÉS: Szerelje fel a lámpákat, reflektort, stb.
8字过线卡
a. Szerelje fel a első lámpát a kormányra, ahogy az a [9-1. ábra] mutatja.
b. Szerelje fel a hátsó lámpát a nyeregrúdra, ahogy azt a [9-2. ábra]
mutatja.
c. Szerelje fel az első visszaverőt és a csengőt a kormányra, ahogyan azt a
[9-3. ábra] mutatja.
L
R
Ábra 8-1
Ábra 9-1
Ábra 9-2
