Slika 4-4
BILJEŠKE:
Ako nema napetosti prilikom zaključavanja ručice za brzo otpuštanje, morat
ćete je dodatno stegnuti.
Ovaj korak je vrlo važan i povezan je s sigurnošću vožnje. Ako ne možete izvršiti
instalaciju prema zahtjevima, molimo potražite pomoć stručnjaka.

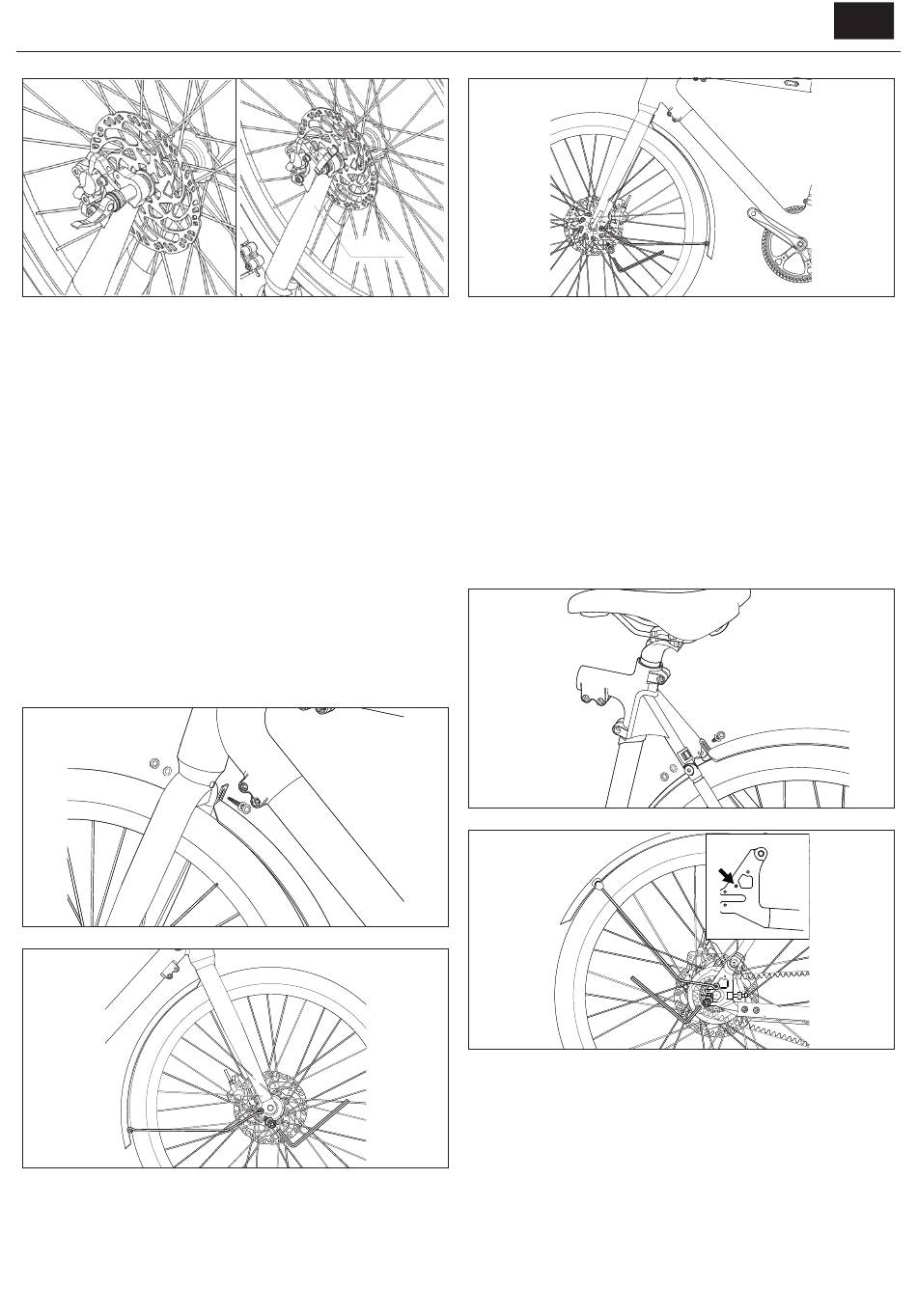

KORAK 5: Instalirajte prednji blatobran
a. Koristite otvoreni ključ od 10 mm za popuštanje matice vijka
blatobrana na unutrašnjoj strani mosta prednje vilice, a zatim uklonite
vijak i maticu.
b. Nakon usklađivanja blatobrana s rupom za vijak, ponovno zategnite
montažne vijke kako biste ga pričvrstili na prednju vilicu, kako je
prikazano na [Slici 5-1].
c. Nakon potvrde da je prednji blatobran poravnan s rupom za vijak,
koristite imbus ključ od 5 mm za guranje vijka i otvoreni ključ od 10 mm
za ponovno zatezanje matice s druge strane. Ne zaboravite na razmake.
d. Nakon što ste pričvrstili gornji nosač, koristite imbus ključ od 4 mm
za uklanjanje 2 vijka na dnu prednje vilice. Zatim, poravnajte noge
prednjeg blatobrana s rupama za instalaciju na dnu prednje vilice, kako
je prikazano na [Slikama 5-2] i [5-3], a zatim ponovno zategnite vijke na
otprilike 3-5 N·m.
12 (Fork)
Slika 4-5
Slika 5-1
Slika 5-2
KORAK 6: Instalirajte stražnji blatobran
a. Koristite otvoreni ključ od 10 mm za popuštanje matice vijka
blatobrana na spoju sjedala, a zatim uklonite vijak i maticu.
b. Nakon usklađivanja blatobrana s rupom za vijak, ponovno zategnite
montažne vijke kako biste ga pričvrstili na spoj cijevi sjedala, kako je
prikazano na [Slici 6-1].
c. Nakon potvrde da je prednji blatobran poravnan s rupom za vijak,
koristite Allen ključ od 5 mm za guranje vijka i otvoreni ključ od 10 mm
za ponovno zatezanje matice s druge strane na okretni moment od 4-6
N·m. Ne zaboravite na razmake.
d. Nakon što ste pričvrstili gornji nosač, koristite imbus ključ od 4 mm
za uklanjanje 2 vijka na ispustu. Zatim, poravnajte noge blatobrana s
rupama za instalaciju, kako je prikazano u [Slikama 6-2] i [6-3], a zatim
ponovno zategnite vijke.
Slika 5-3
Slika 6-1
Slika 6-2
HR
