UWAGA: Upewnij się, że moment obrotowy śrub ABCD wynosi około 6-8 N·m.
KROK 2: Zarządzanie kablami
a. Podłącz kabel czujnika wyświetlacza, zgodnie z rysunkiem [Rysunek
2-1] i [Rysunek 2-2].
b. Dodaj zaciski do kabli, aby zarządzać kablami.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)

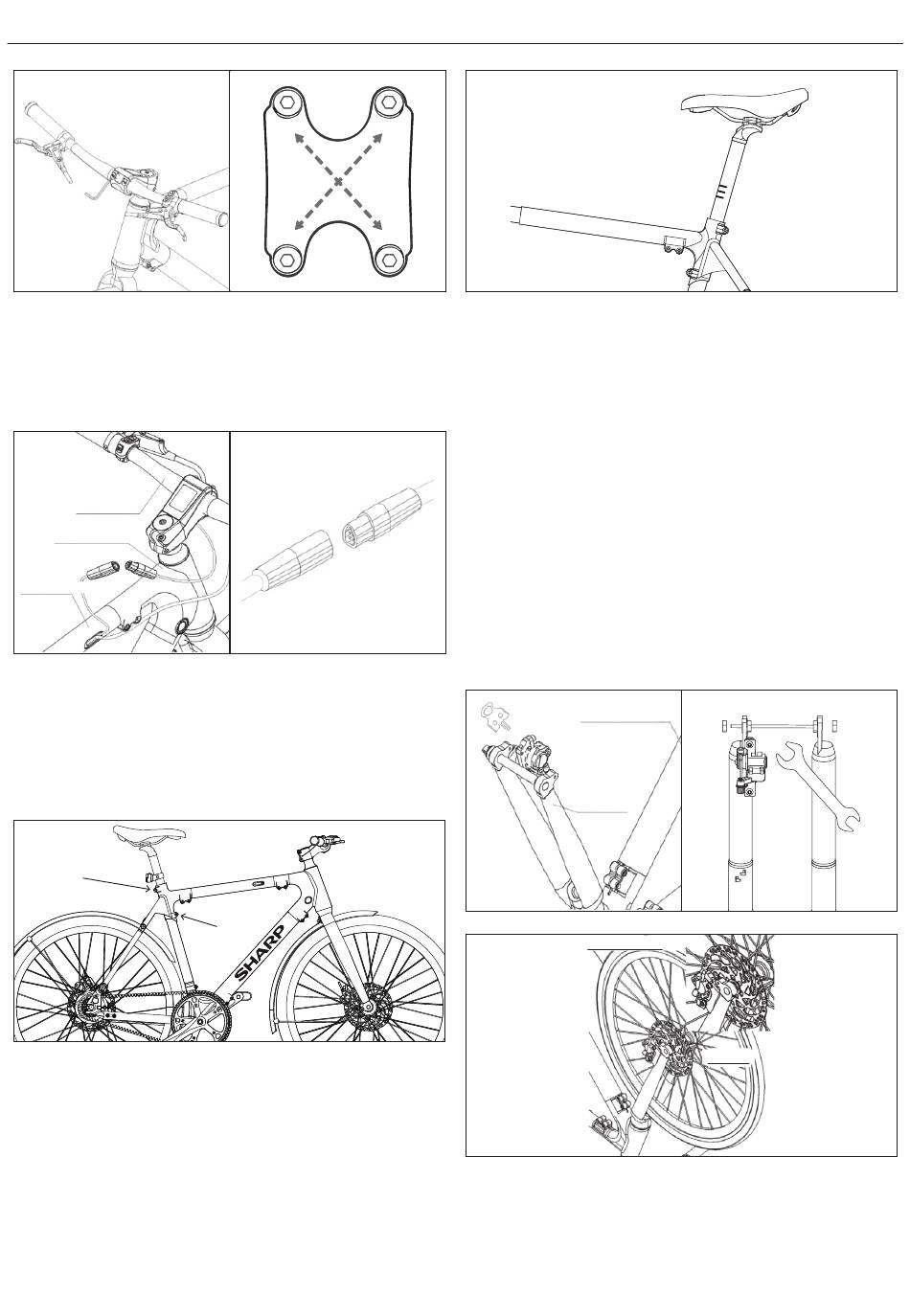

Rysunek 2-1
KROK 3: Zainstaluj siedzenie
a. Poluzuj śruby [F] i [J] w kierunku przeciwnym do ruchu wskazówek
zegara za pomocą klucza imbusowego 5 mm, wprowadź sztycę siodła
do ramy, jak pokazano na [Rysunek 3-1].
b. Dostosuj wysokość siodełka do swojego wzrostu. Nie przekraczaj
maksymalnej wysokości siodełka, jak pokazano na [Rysunek 3-2].
Następnie dokręć śruby [F] i [J].
F
A
D
Rysunek 1-5
Rysunek 2-2
J
Rysunek 3-1
C
B
UWAGA: Upewnij się, że moment obrotowy śrub [F] i [J] wynosi około 20 N·m
KROK 4: Zainstaluj przednie koło
Musisz odwrócić e-rower do góry kołami przed instalacją przedniego koła.
a. Zdejmij plastikowy chip z zacisku hamulca, jak pokazano na [Rysunek
4-1].
b. Użyj otwartego klucza o rozmiarze 15 mm do poluzowania śrub i w
kolejności, zgodnie z rysunkiem [Rysunek 4-2], a następnie usuń osłonę
przedniego widełka.
c. Umieść przednie koło w widelcu przednim, upewniając się, że dysk
jest starannie włożony między zaciski hamulca, zgodnie z rysunkiem
[Rysunek 4-3].
d. Wsuń dźwignię szybkomocującą od strony tarczy tak daleko, jak to
możliwe. Konieczne może być nieznaczne wyregulowanie przedniego
koła, aby dźwignia szybkozamykacza mogła się płynnie przesuwać.
Wkręć dźwignię zgodnie z ruchem wskazówek zegara, aż będzie mocno
dokręcona, jak pokazano na [Rysunek 4-4].
e. Zablokować dźwignię szybkomocującą, jak pokazano na [Rysunek 4-5].
Znacznie lepiej jest ustawić dźwignię szybkomocującą skierowaną do
góry, równolegle do ramienia widelca.
2 (down-tube)
12 (fork)
Rysunek 4-1
16 (Front wheel)
Rysunek 3-2
Rysunek 4-2
12 (Fork)
Rysunek 4-3
