382

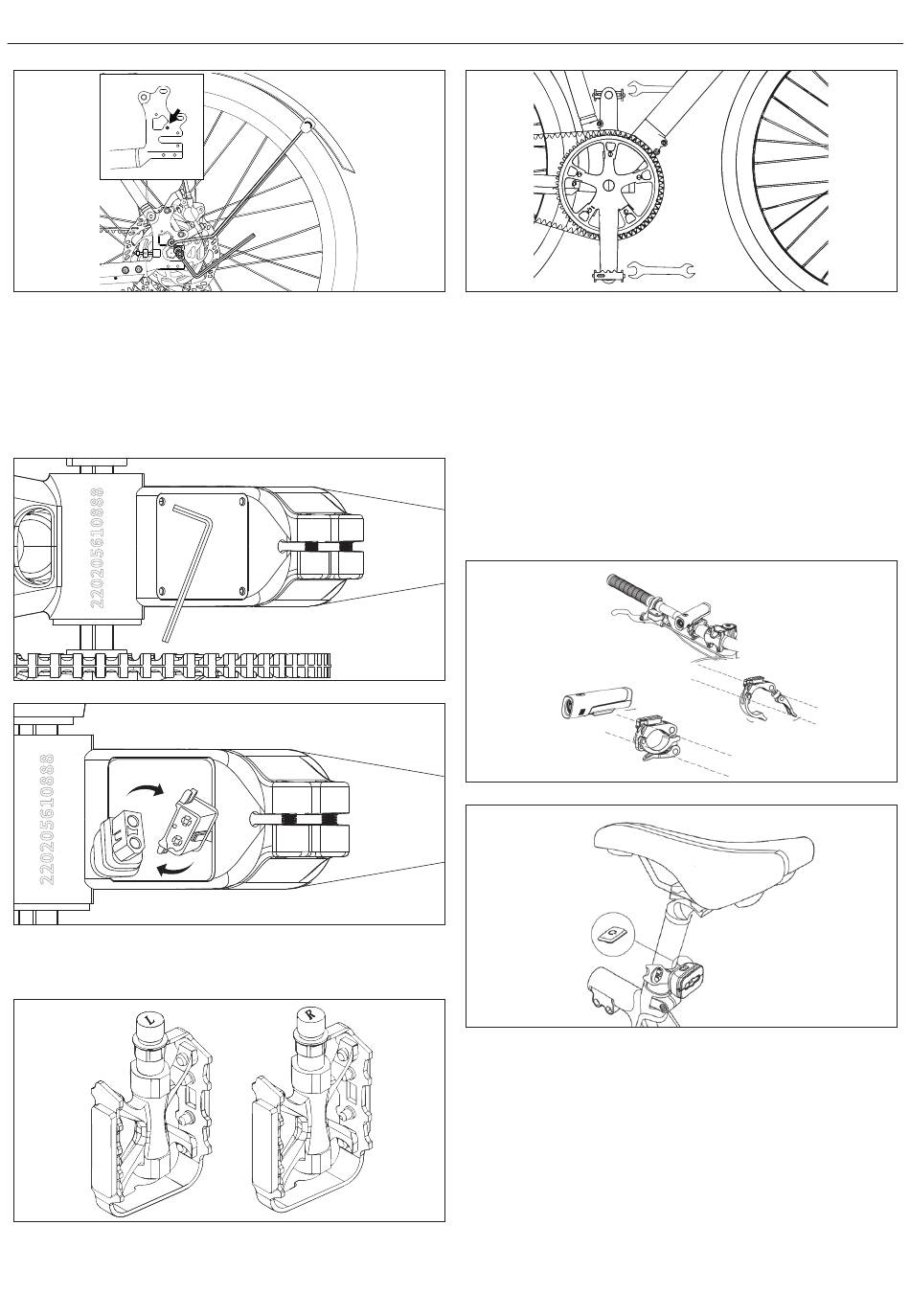

KROK 7: Připojte kabel
Otočte své kolo vzhůru nohama.
a. Uvolněte čtyři šrouby na krytu vedle spodního držáku proti směru
hodinových ručiček pomocí imbusového klíče o velikosti 3 mm, poté
odstraňte šrouby a kryt, jak je ukázáno v [Obrázku 7-1].
b. Připojte kabel mezi baterií a řadičem, jak je ukázáno na [Obrázku 7-2].
c. Nasaďte zpět kryt a dotáhněte šrouby.
KROK 8: Nainstalujte pedály
a. Použijte 15mm klíč k montáži pedálů, jak je ukázáno v [Obrázku 8-1].
Obrázok 6-3
8
Obrázok 7-1
Obrázok 7-2
POZNÁMKY:
Zkontrolujte koncovou čepičku na obou pedálech, abyste identifikovali levý a
pravý pedál.
Prosím, všimněte si, že pravý pedál se utáhne ve směru hodinových ručiček,
8-10扳手
13-15扳手
zatímco levý pedál se utáhne proti směru hodinových ručiček.
17-19扳手
Ujistěte se, že točivý moment je 18 N·m.
8字过线卡
KROK 9: Nainstalujte světla, reflektor atd.
a. Připevněte přední světlo na řídítka, jak je ukázáno na [Obrázku 9-1].
b. Namontujte zadní světlo na sedlovou trubku, jak je ukázáno na
[Obrázku 9-2].
c. Připevněte přední reflektor a zvonek na řídítka, jak je ukázáno na
[Obrázku 9-3].
L
R
Obrázok 8-1
Obrázok 9-1
Obrázok 9-2
