132

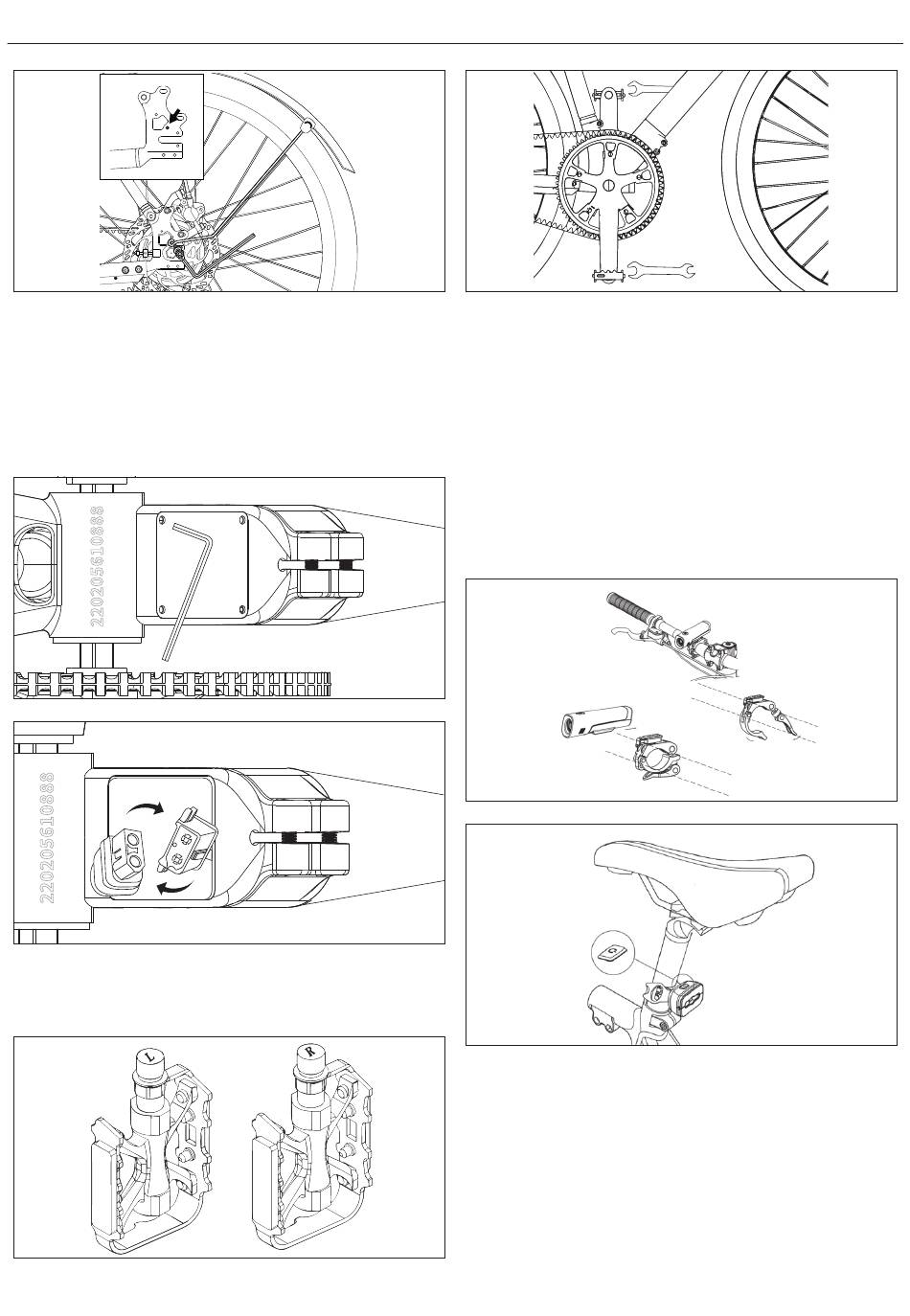

PASSO 7: Conecte o Cabo
Vire a sua bicicleta ao contrário.
a. Afrouxe os quatro parafusos na tampa ao lado do suporte inferior numa
direção anti-horária com uma chave Allen de 3 mm, depois remova os
parafusos e a tampa, conforme mostrado na (Figura 5-1).
b. Ligue o cabo entre a bateria e o controlador, conforme mostrado na
[Figura 7-2].
c. Coloque a tampa de volta e aperte novamente os parafusos.
PASSO 8: Instale os pedais
a. Use a chave de 15 mm para montar os pedais, conforme mostrado na
[Figura 8-1].
Figura 6-3
8
Figura 7-1
Figura 7-2
NOTAS:
Verifique a tampa final em ambos os pedais para identificar o pedal esquerdo
e o pedal direito.
Por favor, note que o pedal direito aperta no sentido dos ponteiros do relógio,
enquanto o pedal esquerdo aperta no sentido contrário ao dos ponteiros do
8-10扳手
13-15扳手
relógio.
17-19扳手
Certifique-se de que o torque é de 18 N·m.
8字过线卡
PASSO 9: Instale as luzes, refletor, etc.
a. Monte a luz frontal no guiador, conforme mostrado em [Figura 9-1].
b. Monte a luz traseira no tubo do selim, conforme mostrado em [Figura
9-2].
c. Monte o refletor frontal e a campainha no guiador, conforme mostrado
em [Figura 9-3].
L
R
Figura 8-1
Figura 9-1
Figura 9-2
