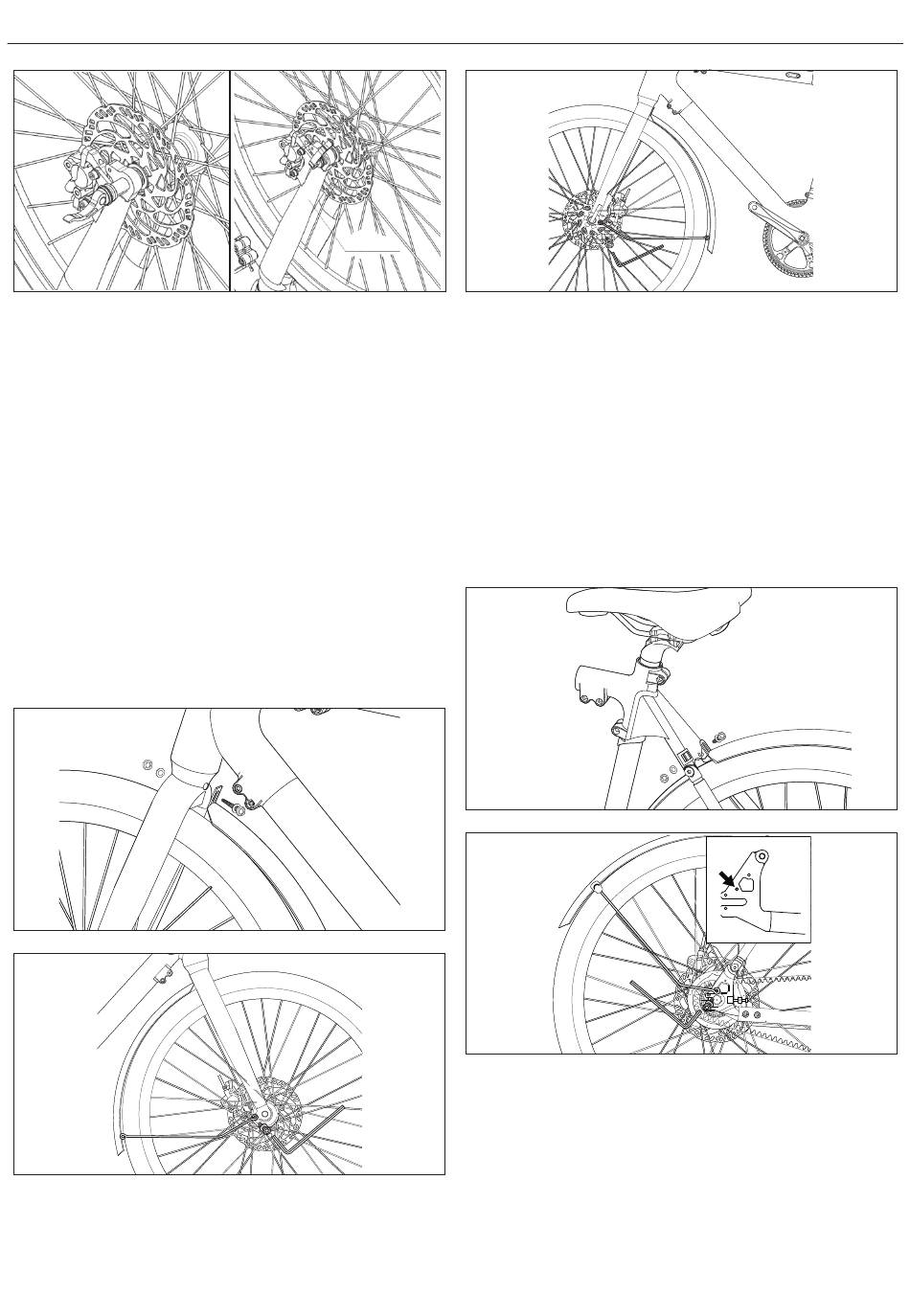

Paveiksle 4-4
PASTABOS:
Jeigu užrakinant greitojo išleidimo svirtį nejaučiate įtampos, turėsite ją dar
labiau pritvirtinti.
Šis žingsnis yra labai svarbus ir susijęs su važiavimo sauga. Jei negalite atlikti
montavimo, kaip reikalaujama, prašome kreiptis į profesionalą.
ŽINGSNIS 5: Įdiekite priekinį būgną
a. Naudokite 10 mm atvirą raktą, kad atpalaiduotumėte purvo skydelio
varžto veržlę ant priekinio tilto vidinės pusės, o tada pašalinkite varžtą
ir veržlę.
b. Po to, kai priekinė apsauga bus suderinta su varžto skyle, sukiškite
tvirtinimo varžtus, kad pritvirtintumėte ją prie priekinės forko, kaip
parodyta [paveiksle 5-1].
c. Pasitikrinę, ar priekinis purvo skydelis yra suderintas su varžto skyle,
naudokite 5 mm Allen raktą, kad įstumtumėte varžtą, ir 10 mm atvirą
raktą, kad susukti veržlę ant kitos pusės. Nepamirškite tarpininkų.
d. Po viršutinės laikomosios skersinės pritvirtinimo, naudokite 4 mm Allen
raktą, kad pašalintumėte 2 varžtus iš priekinio šakės apačios. Tada,
suderinkite priekinio purvo skydelio kojas su montavimo skylėmis
priekinio šakės apačioje, kaip parodyta [Paveikslėlyje 5-2] ir [5-3], ir tada
vėl priveržkite varžtus iki maždaug 3-5 N·m.
12 (Fork)
Paveiksle 4-5
Paveiksle 5-1
Paveiksle 5-2
ŽINGSNIS 6: Įdiekite galinį būgną
a. Naudokite 10 mm atvirąjį raktą, kad atsuktumėte blauzdikaulio varžto
veržlę ant sėdynės vamzdžio sąnario, o tada pašalinkite varžtą ir veržlę.
b. Po to, kai suderinsite apsauginį dangtelį su varžto skyle, sukiškite
tvirtinimo varžtus, kad pritvirtintumėte jį prie sėdynės vamzdžio
sąnario, kaip parodyta [paveiksle 6-1].
c. Po to, kai patvirtinsite, kad priekinė apsauga yra suderinta su varžto
skyle, naudokite 5 mm šešiakampį raktą, kad įstumtumėte strypą, ir 10
mm atvirą raktą, kad kitame gale vėl pritvirtintumėte veržlę su 4-6 N·m
sukimo momentu. Nepamirškite tarpininkų.
d. Po viršutinės laikomosios skersinės pritvirtinimo, naudokite 4 mm
Allen raktą, kad pašalintumėte 2 varžtus iš išleidimo angos. Tada,
suderinkite purvo skydelio kojas su montavimo skylėmis, kaip parodyta
[Paveikslėlyje 6-2] ir [6-3], ir tada vėl priveržkite varžtus.
Paveiksle 5-3
Paveiksle 6-1
Paveiksle 6-2
