156
Figuur 4-4
NOTITIES:
Als er geen spanning is bij het vergrendelen van de hendel voor het snel legen,
moet u deze verder aandraaien.
Deze stap is erg belangrijk en heeft betrekking op de veiligheid tijdens het
rijden. Als u de installatie niet zoals vereist kunt voltooien, zoek dan de hulp
van een professional.

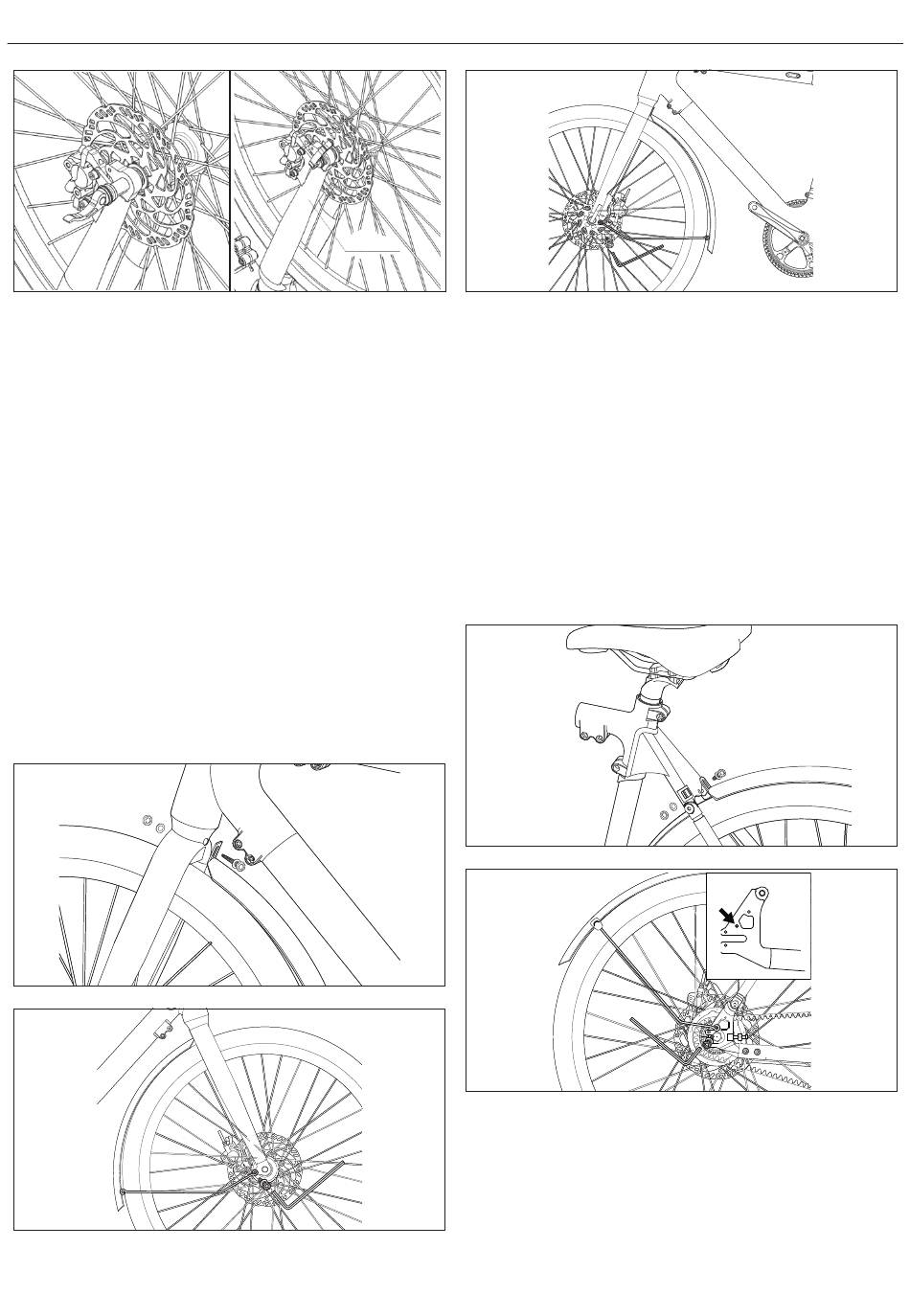

STAP 5: Installeer het voorste spatbord
a. Gebruik een 10 mm steeksleutel om de moer van de spatbordbout
aan de binnenkant van de voorvorkbrug los te maken, en verwijder
vervolgens de bout en de moer.
b. Na het uitlijnen van de spatbord met het schroefgat, draai de
bevestigingsschroeven met de klok mee aan om deze op de voorvork
te bevestigen, zoals getoond in [Figuur 5-1].
c. Nadat u heeft bevestigd dat het voorspatbord is uitgelijnd met het
schroefgat, gebruikt u een 5 mm inbussleutel om de bout te duwen en
een 10 mm steeksleutel om de moer aan de andere kant weer aan te
draaien. Vergeet de afstandhouders niet.
d. Na het vastzetten van de bovenste beugel, gebruik een 4 mm
inbussleutel om de 2 schroeven aan de onderkant van de voorvork te
verwijderen. Lijn vervolgens de poten van het voorspatbord uit met de
installatiegaten aan de onderkant van de voorvork, zoals getoond in
[Figuurn 5-2] en [5-3], en draai de schroeven vervolgens weer aan tot
ongeveer 3-5 N·m.
12 (Fork)
Figuur 4-5
Figuur 5-1
Figuur 5-2
STAP 6: Installeer het achterste spatbord
a. Gebruik een 10 mm steeksleutel om de moer van de spatbordbout op
de zadelbuisverbinding los te draaien, en verwijder vervolgens de bout
en de moer.
b. Na het uitlijnen van de spatbord met het schroefgat, draai de
bevestigingsschroeven met de klok mee aan om deze op de
zadelbuisverbinding te bevestigen, zoals getoond in [Figuur 6-1].
c. Na bevestiging dat de voorspatbord is uitgelijnd met het schroefgat,
gebruik een 5 mm inbussleutel om de bout te duwen en een 10 mm
steeksleutel om de moer aan de andere kant weer aan te draaien tot
een koppel van 4-6 N·m. Vergeet de afstandhouders niet.
d. Na het vastzetten van de bovenste beugel, gebruik een 4 mm
inbussleutel om de 2 schroeven bij de uitvaleind te verwijderen. Lijn
vervolgens de poten van het spatbord uit met de installatiegaten, zoals
getoond in [Figuurn 6-2] en [6-3], en draai daarna de schroeven weer
vast.
Figuur 5-3
Figuur 6-1
Figuur 6-2
