30

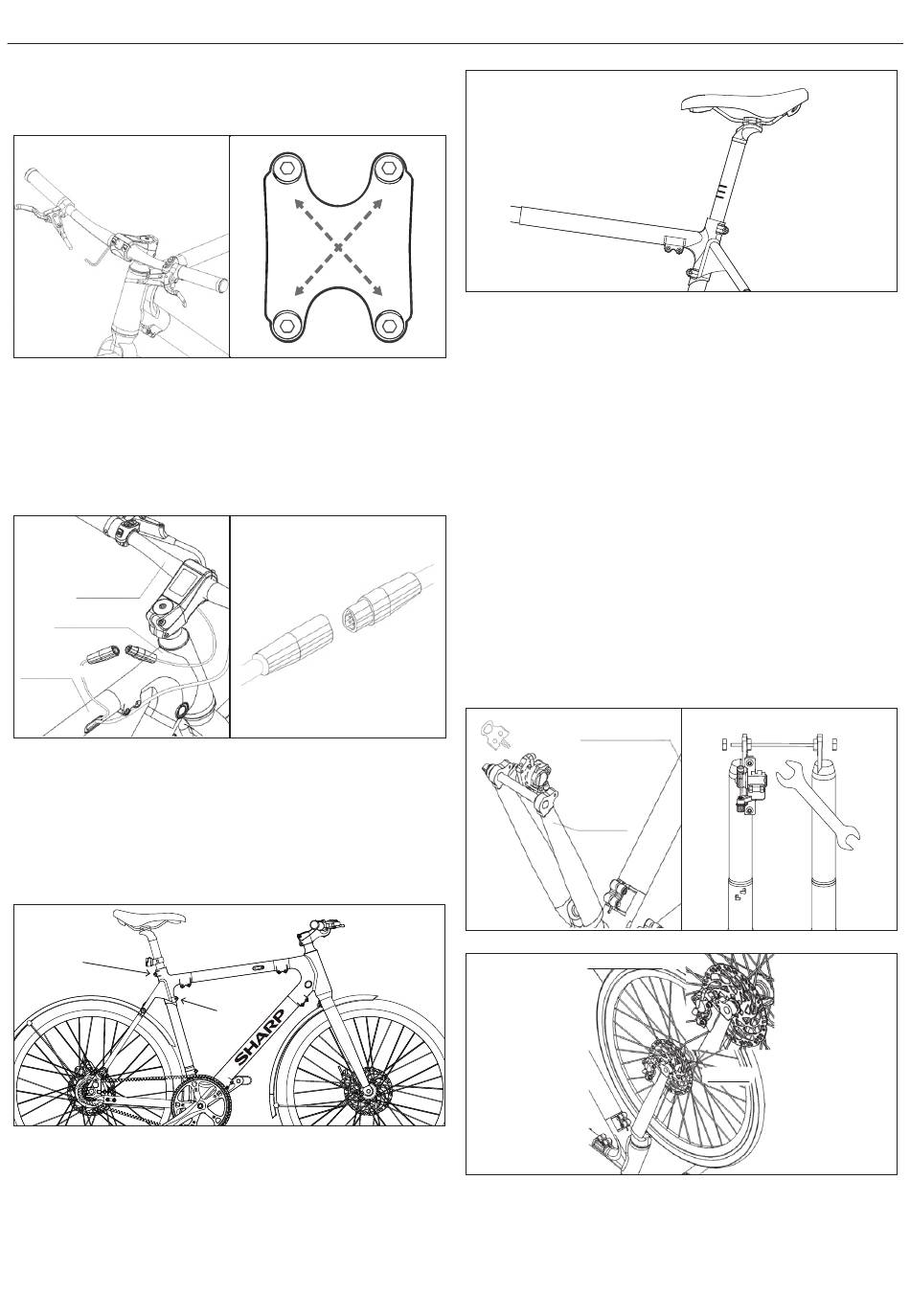

c. Schieben Sie den Lenker nach links und rechts, um ihn zu zentrieren;
drehen Sie ihn leicht, sodass die Bremshebel nach unten geneigt sind.
Ziehen Sie dann die Schrauben in einer A-B-C-D-Sequenz allmählich
fest, wie in [Abbildung 1-5] gezeigt.
HINWEIS: Stellen Sie sicher, dass das Drehmoment
der Schrauben ABCD etwa 6-8 N·m beträgt.
SCHRITT 2: Kabelmanagement
a. Verbinden Sie das Display-Sensorkabel, wie in [Abbildung 2-1] und
[Abbildung 2-2] gezeigt.
b. Fügen Sie Kabelklammern hinzu, um die Kabel zu verwalten.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Abbildung 2-1
SCHRITT 3: Installieren Sie den Sitz
a. Lösen Sie die Schrauben [F] und [J] in eine gegen den Uhrzeigersinn
Richtung mit einem 5 mm Inbusschlüssel, setzen Sie die Sattelstütze in
den Rahmen ein, wie in [Abbildung 3-1] gezeigt.
b. Stellen Sie die Sattelhöhe auf Ihre richtige Höhe ein. Überschreiten Sie
nicht die maximale Höhenbegrenzung des Sattels, wie in [Abbildung
3-2] gezeigt. Ziehen Sie dann die Schrauben [F] und [J] fest.
F
A
D
Abbildung 1-5
Abbildung 2-2
J
Abbildung 3-1
C
B
HINWEIS: Stellen Sie sicher, dass das Drehmoment der
Schrauben [F] und [J] etwa 20 N·m beträgt
SCHRITT 4: Installieren Sie das Vorderrad
Sie müssen das E-Bike umdrehen, bevor Sie das Vorderrad installieren.
a. Ziehen Sie den Kunststoffchip vom Bremssattel ab, wie in [Abbildung
4-1] gezeigt..
b. Verwenden Sie einen 15 mm offenen Ringschlüssel, um die Schrauben
zu lösen und in der Reihenfolge, wie in der [Abbildung 4-2] gezeigt,
und entfernen Sie den vorderen Gabelschutz.
c. Setzen Sie das Vorderrad in die Gabel ein und achten Sie darauf, die
Scheibe vorsichtig zwischen die Bremssättel einzuführen, wie in
[Abbildung 4-3] gezeigt.
d. Führen Sie den Schnellspannhebel von der Scheibenseite so weit
wie möglich ein. Möglicherweise müssen Sie das Vorderrad leicht
anpassen, damit der Schnellspannhebel reibungslos durchlaufen kann.
Schrauben Sie es im Uhrzeigersinn fest, bis es sich fest anfühlt, wie in
der [Abbildung 4-4] gezeigt.
e. Verriegeln Sie den Schnellspannhebel, wie in [Abbildung 4-5] gezeigt.
Es ist viel besser, den Schnellspannhebel nach oben ausgerichtet mit
dem Gabelarm zu positionieren.
2 (down-tube)
12 (fork)
Abbildung 4-1
16 (Front wheel)
Abbildung 3-2
Abbildung 4-2
12 (Fork)
Abbildung 4-3
