Slika 4-4
OPOMBE:
Če pri zaklepanju sprostilne ročice ni napetosti, jo boste morali bolj zategniti.
Ta korak je zelo pomemben in povezan z varnostjo vožnje. Če namestitve ne
morete izvesti kot je zahtevano, prosimo, poiščite pomoč strokovnjaka.

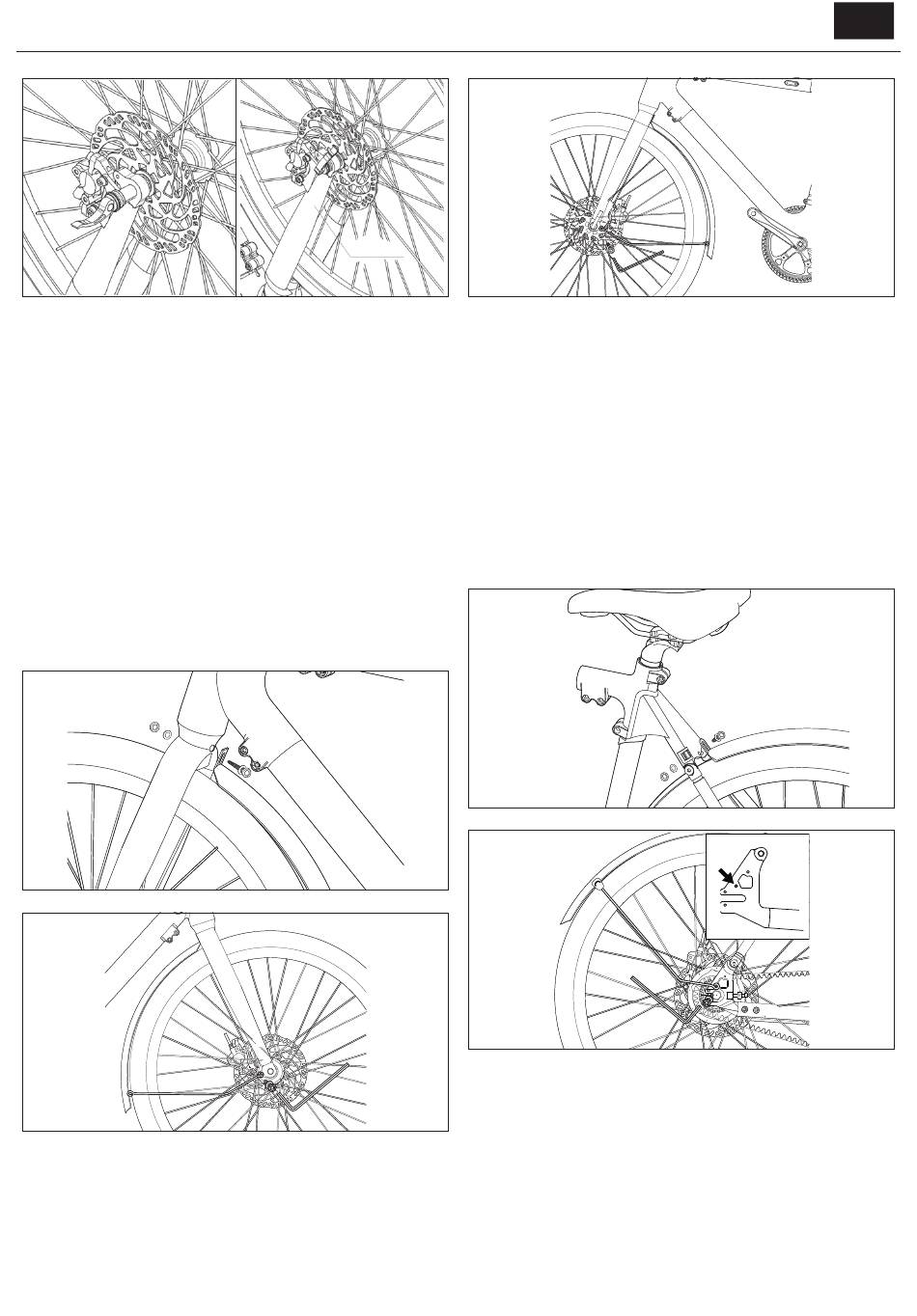

KORAK 5: Namestite sprednji blatnik
a. Uporabite 10 mm odprti ključ za sprostitev matice vijaka blatnika na
notranji strani mostu sprednje vilice, nato odstranite vijak in matico.
b. Po poravnavi blatnika z luknjo za vijak, ponovno privijte montažne
vijake, da ga pritrdite na sprednjo vilico, kot je prikazano na [Slika 5-1].
c. Po potrditvi, da je sprednji blatnik poravnan z luknjo za vijak, uporabite
Allen ključ velikosti 5 mm, da potisnete vijak, in odprti ključ velikosti
10 mm, da ponovno privijete matico na drugi strani. Ne pozabite na
podložke.
d. Po pritrditvi zgornjega nosilca uporabite Allen ključ velikosti 4 mm
za odstranitev 2 vijakov na dnu sprednje vilice. Nato poravnajte noge
sprednjega blatnika z montažnimi luknjami na dnu sprednje vilice, kot
je prikazano na [Slikah 5-2] in [5-3], nato pa vijake ponovno privijte na
približno 3-5 N·m.
12 (Fork)
Slika 4-5
Slika 5-1
Slika 5-2
KORAK 6: Namestite zadnji blatnik
a. Uporabite 10 mm odprti ključ za sprostitev matice vijaka blatnika na
spoju sedežne cevi, nato odstranite vijak in matico.
b. Po poravnavi blatnika z luknjo za vijak, ponovno privijte montažne
vijake, da ga pritrdite na spoj sedežne cevi, kot je prikazano na [Slika
6-1].
c. Po potrditvi, da je sprednji blatnik poravnan z luknjo za vijak, uporabite
Allen ključ velikosti 5 mm, da potisnete vijak, in odprti ključ velikosti 10
mm, da ponovno zategnete matico na drugi strani do navora 4-6 N·m.
Ne pozabite na podložke.
d. Po pritrditvi zgornjega nosilca uporabite Allen ključ velikosti 4 mm
za odstranitev 2 vijakov na izpadu. Nato poravnajte noge blatnika z
montažnimi luknjami, kot je prikazano na [Slikah 6-2] in [6-3], nato pa
ponovno privijte vijake.
Slika 5-3
Slika 6-1
Slika 6-2
