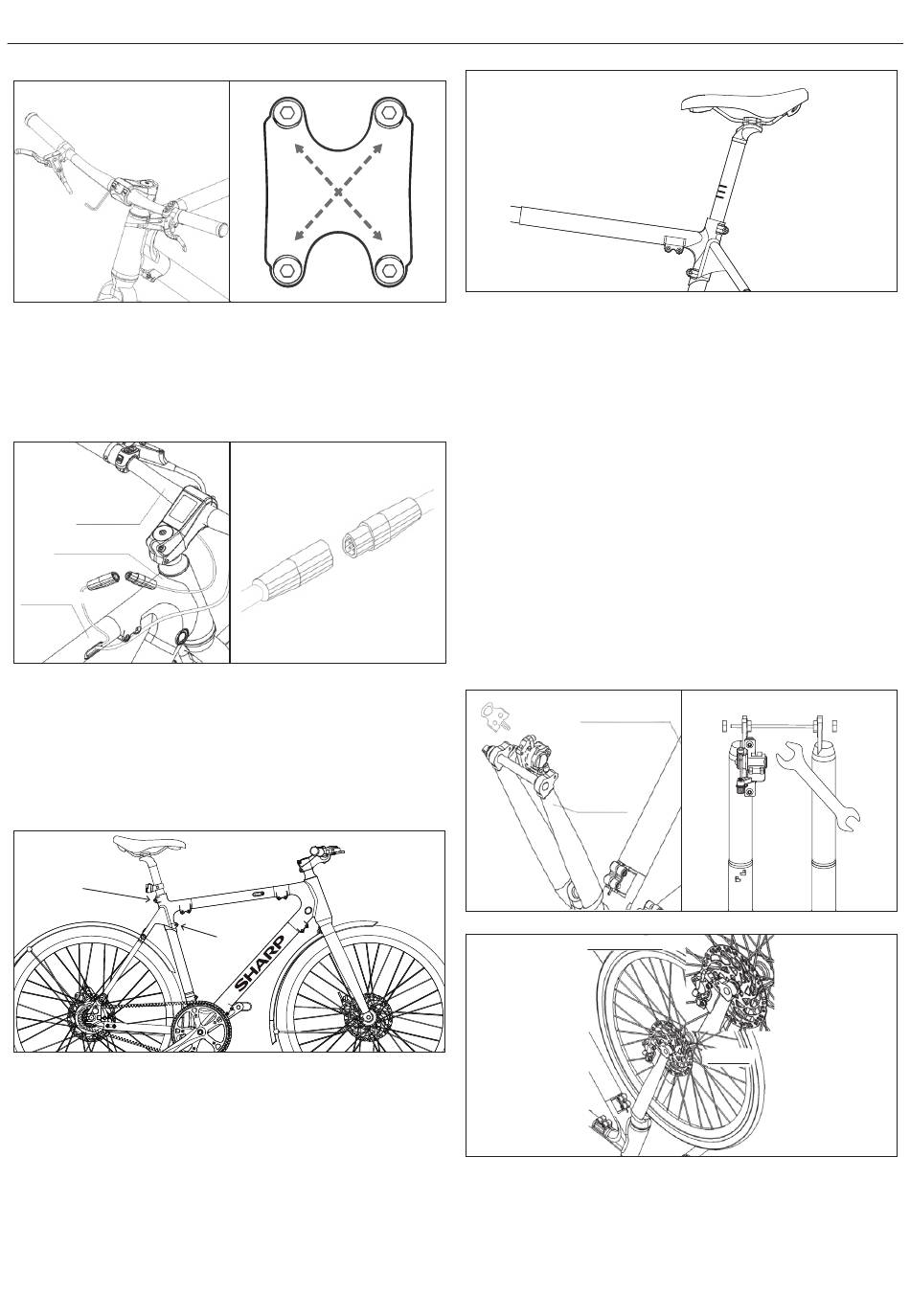

A-B-C-D, conforme mostrado na [Figura 1-5].
NOTA: Certifique-se de que o torque dos parafusos ABCD é cerca de 6-8 N·m.
PASSO 2: Gestão do cabo
a. Ligue o cabo do sensor de exibição, conforme mostrado na [Figura 2-1]
e [Figura 2-2].
b. Adicione presilhas de cabo para gerir os cabos.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figura 2-1
PASSO 3: Instale o assento
a. Afrouxe os parafusos [F] e [J] numa direção anti-horária com uma
chave Allen de 5 mm, insira o espigão do selim no quadro, conforme
mostrado em [Figura 3-1].
b. Ajuste a altura do selim à sua altura adequada. Não ultrapasse o limite
máximo de altura do selim, conforme mostrado na [Figura 3-2]. Em
seguida, aperte os parafusos [F] e [J].
F
A
D
Figura 1-5
Figura 2-2
J
Figura 3-1
C
B
NOTA: Certifique-se de que o torque dos parafusos [F] e [J] é cerca de 20 N·m
PASSO 4: Instale a roda dianteira
Precisa de virar a e-bike ao contrário antes de instalar a roda da frente.
a. Retire o chip de plástico do travão de pinça, conforme mostrado na
[Figura 4-1].
b. Use uma chave de boca de 15 mm para soltar os parafusos e em
sequência, conforme mostrado na [Figura 4-2], e remova o protetor do
garfo dianteiro.
c. Coloque a roda dianteira na forquilha frontal, certificando-se de inserir
cuidadosamente o disco entre as pinças de travão, conforme mostrado
em [Figura 4-3].
d. Insira a alavanca de libertação rápida pelo lado do disco o máximo que
conseguir. Pode ser necessário ajustar ligeiramente a roda dianteira
para que a alavanca de libertação rápida possa passar suavemente.
Aperte-a no sentido dos ponteiros do relógio até sentir que está
apertada, conforme mostrado na [Figura 4-4].
e. Trave a alavanca de liberação rápida, conforme mostrado na [Figura
4-5]. É muito melhor posicionar a alavanca de liberação rápida
apontando para cima, alinhada com o braço do garfo.
2 (down-tube)
12 (fork)
Figura 4-1
16 (Front wheel)
Figura 3-2
Figura 4-2
12 (Fork)
Figura 4-3
