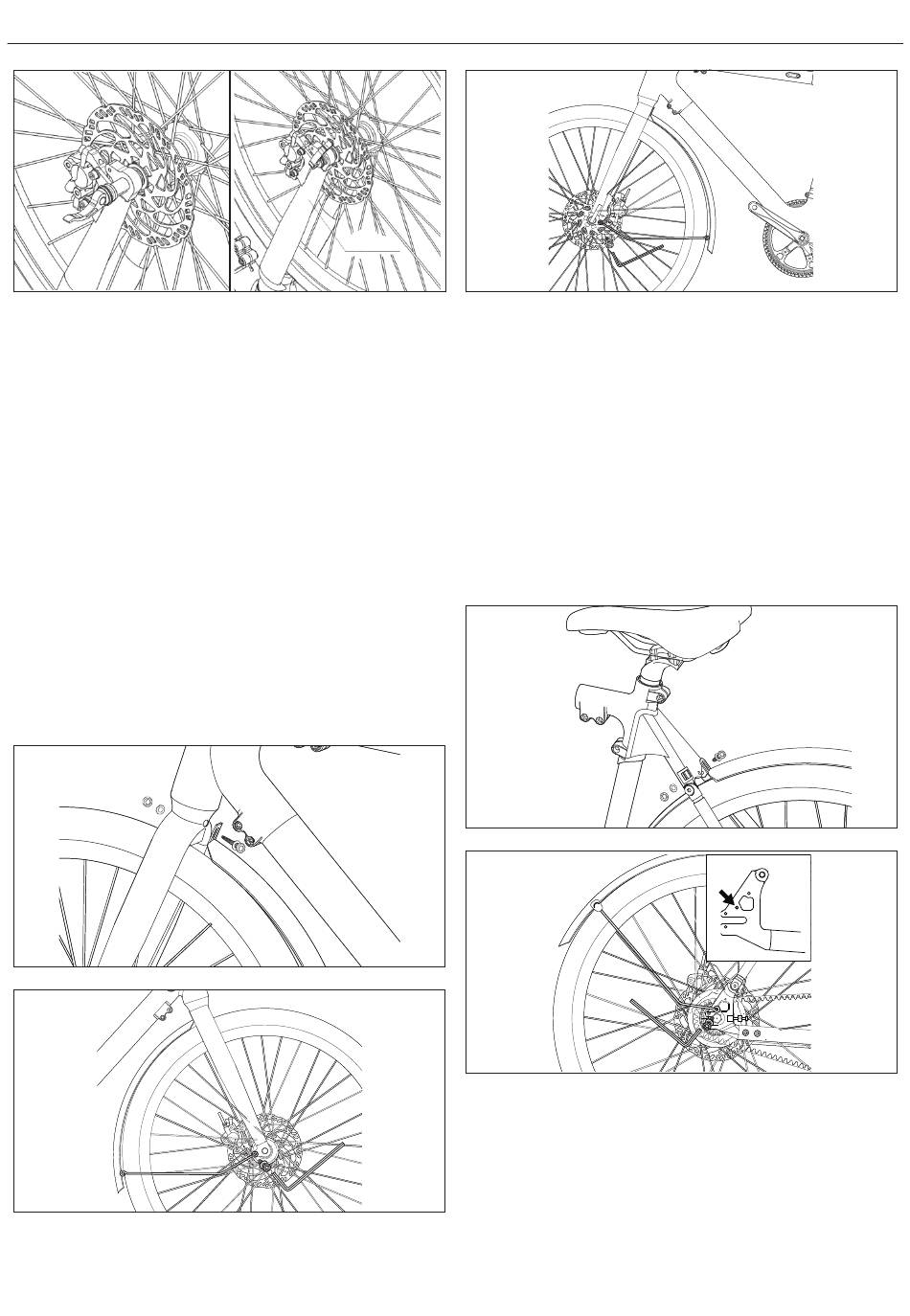

Figure 4-4
NOTES:
Si aucune tension n'est ressentie lors du verrouillage du levier de libération
rapide, vous devrez le serrer davantage.
Cette étape est très importante et liée à la sécurité de conduite. Si vous ne
pouvez pas effectuer l'installation comme requis, veuillez demander l'aide d'un
professionnel.
ÉTAPE 5 : Installation Garde-boue avant
a. Utilisez une clé à fourche de 10 mm pour desserrer l'écrou du boulon
du garde-boue à l'intérieur du pont de la fourche avant, puis retirez le
boulon et l'écrou.
b. Après avoir aligné le garde-boue avec le trou de la vis, resserrez les
vis de montage pour le fixer sur la fourche avant, comme le montre la
[Figure 5-1].
c. Après avoir vérifié que le garde-boue avant est alignée avec le trou de
la vis, utilisez une clé Allen de 5 mm pour pousser le boulon et une clé
plate de 10 mm pour resserrer l'écrou de l'autre côté. N'oubliez pas les
entretoises.
d. Après avoir fixé le support supérieur, utilisez une clé Allen de 4 mm
pour retirer les 2 vis au bas de la fourche avant. Ensuite, alignez les
jambes du garde-boue avant avec les trous d'installation au bas de
la fourche avant, comme indiqué dans les [Figures 5-2] et [5-3], puis
resserrez les vis à environ 3-5 N·m.
12 (Fork)
Figure 4-5
Figure 5-1
Figure 5-2
ÉTAPE 6 : Installez le garde-boue arrière
a. Utilisez une clé à fourche de 10 mm pour desserrer l'écrou du boulon
de garde-boue sur le joint du tube de selle, puis retirez le boulon et
l'écrou.
b. Après avoir aligné le garde-boue avec le trou de la vis, resserrez les vis
de montage pour le fixer sur le joint du tube de selle, comme le montre
la [Figure 6-1].
c. Après avoir confirmé que le garde-boue avant est aligné avec le trou de
la vis, utilisez une clé Allen de 5 mm pour pousser le boulon et une clé à
fourche de 10 mm pour resserrer l'écrou de l'autre côté à un couple de
4-6 N·m. N'oubliez pas les entretoises.
d. Après avoir fixé le support supérieur, utilisez une clé Allen de 4 mm
pour retirer les 2 vis au niveau du dérailleur. Ensuite, alignez les jambes
du garde-boue avec les trous d'installation, comme indiqué dans les
[Figures 6-2] et [6-3], puis resserrez les vis.
Figure 5-3
Figure 6-1
Figure 6-2
