456
Figura 4-4
NOTE:
Dacă nu există tensiune atunci când blocați maneta de eliberare rapidă, va
trebui să o strângeți mai mult.
Acest pas este foarte important și se referă la siguranța călătoriei. Dacă nu
puteți finaliza instalarea așa cum este necesar, vă rugăm să solicitați ajutorul
unui profesionist.

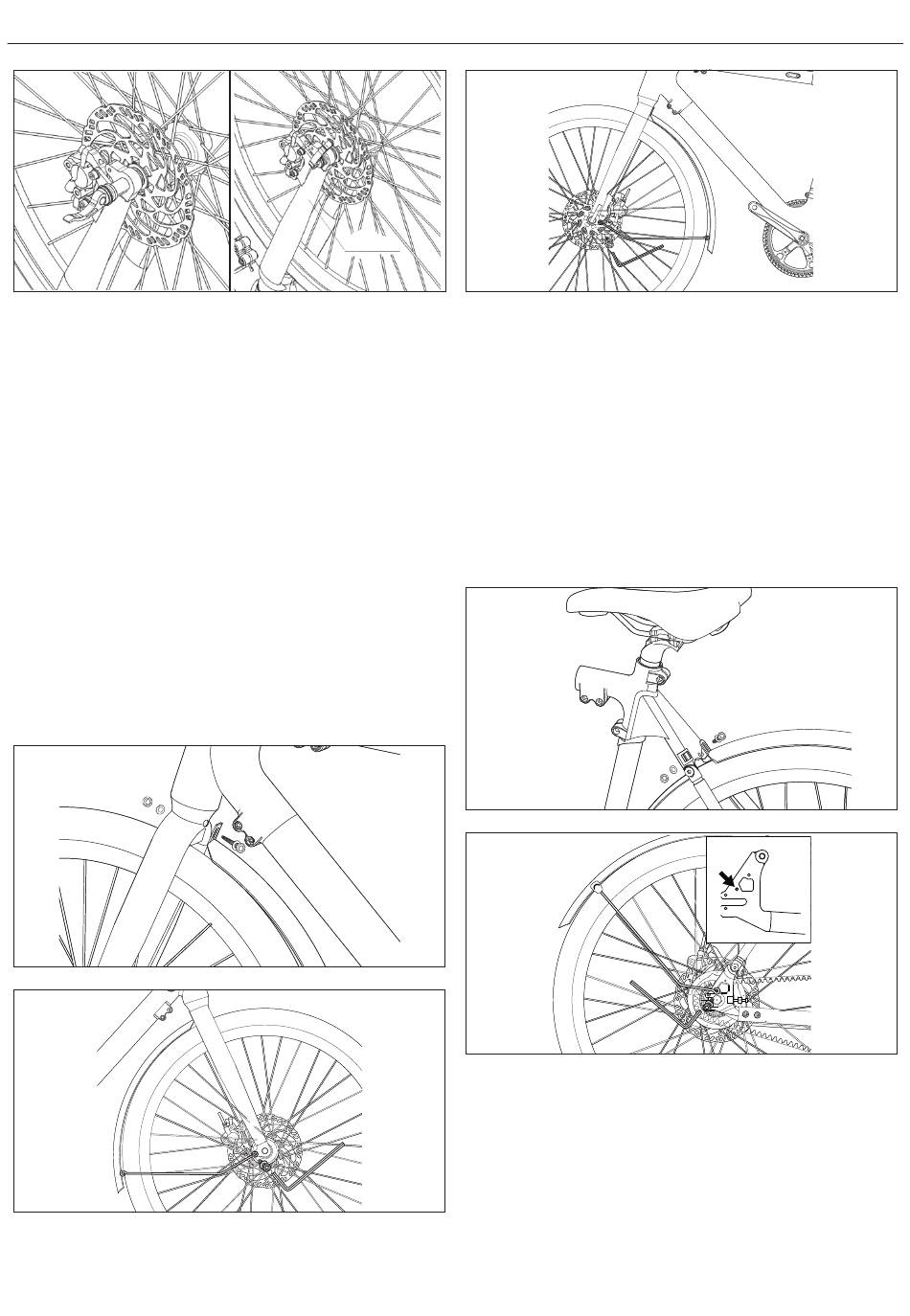

PASUL 5: Instalați aripa frontală
a. Folosiți o cheie fixă de 10 mm pentru a slăbi piulița șurubului de la
aripă, situată în interiorul podului furcii frontale, apoi îndepărtați
șurubul și piulița.
b. După alinierea aripii cu gaura pentru șurub, strângeți din nou șuruburile
de montare pentru a o fixa pe furca frontală, așa cum este arătat în
[Figura 5-1].
c. După ce confirmați că aripa din față este aliniată cu gaura șurubului,
folosiți o cheie Allen de 5 mm pentru a împinge șurubul și o cheie fixă
de 10 mm pentru a strânge din nou piulița de pe cealaltă parte. Nu
uitați distanțierele.
d. După fixarea suportului superior, folosiți o cheie Allen de 4 mm pentru
a îndepărta cele 2 șuruburi de la partea de jos a furcii frontale. Apoi,
aliniați picioarele aripii frontale cu găurile de instalare de la partea de
jos a furcii frontale, așa cum este arătat în [Figurile 5-2] și [5-3], și apoi
strângeți din nou șuruburile la aproximativ 3-5 N·m.
12 (Fork)
Figura 4-5
Figura 5-1
Figura 5-2
PASUL 6: Instalați aripa spate
a. Folosiți o cheie fixă de 10 mm pentru a slăbi piulița șurubului de la aripă
pe articulația tubului de șa, apoi îndepărtați șurubul și piulița.
b. După alinierea aripii cu gaura pentru șurub, strângeți din nou șuruburile
de montare pentru a o fixa pe articulația tubului de șa, așa cum este
arătat în [Figura 6-1].
c. După ce confirmați că aripa din față este aliniată cu gaura șurubului,
folosiți o cheie Allen de 5 mm pentru a împinge șurubul și o cheie fixă
de 10 mm pentru a strânge din nou piulița de pe cealaltă parte la un
cuplu de 4-6 N·m. Nu uitați distanțierele.
d. După fixarea suportului superior, folosiți o cheie Allen de 4 mm
pentru a scoate cele 2 șuruburi de la punctul de picurare. Apoi, aliniați
picioarele aripii cu găurile de instalare, așa cum este arătat în [Figurile
6-2] și [6-3], și apoi strângeți din nou șuruburile.
Figura 5-3
Figura 6-1
Figura 6-2
