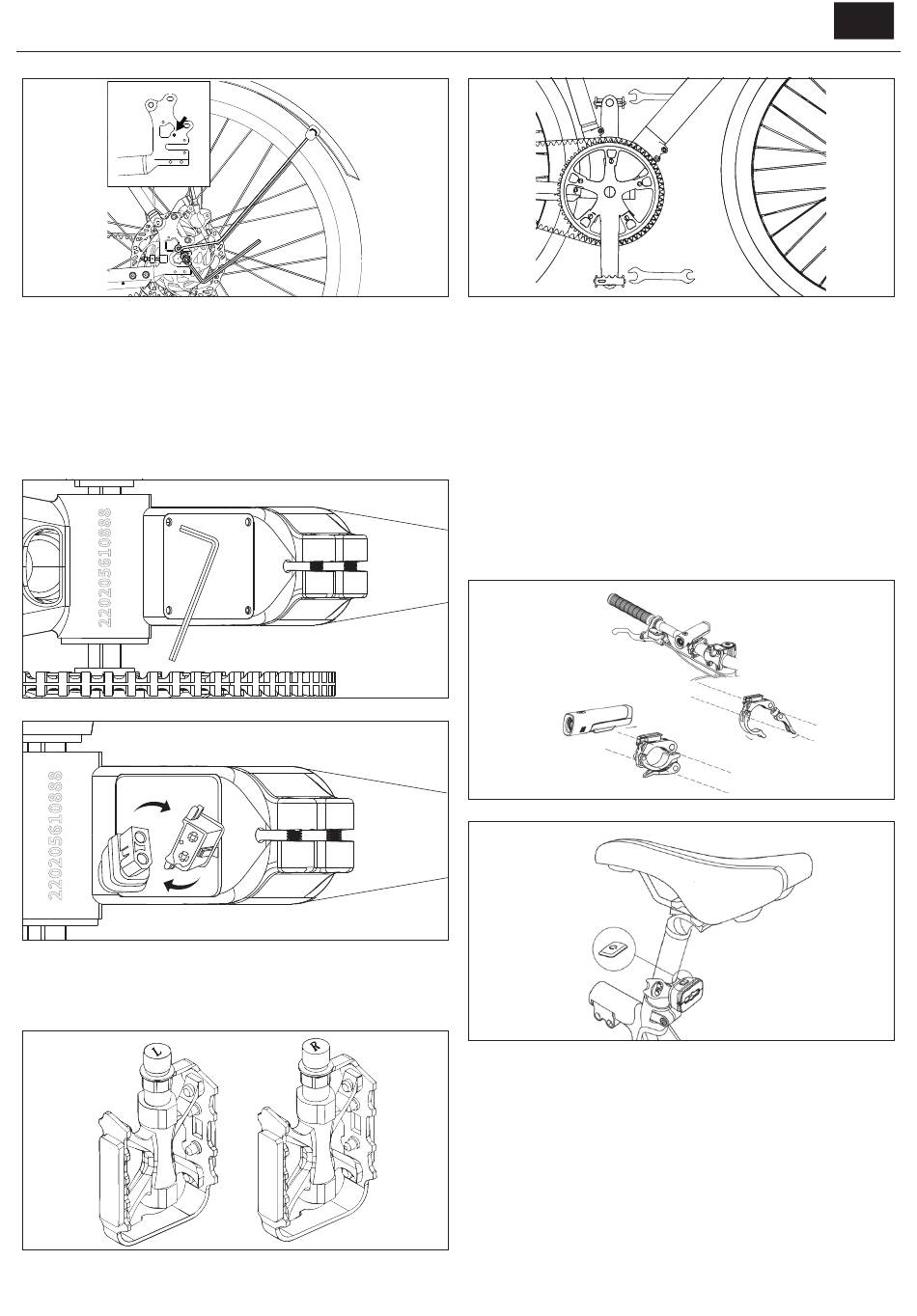

PASO 7: Conecta el Cable
Gire su bicicleta boca abajo.
a. Afloje los cuatro tornillos de la cubierta junto al soporte inferior en
sentido antihorario con una llave Allen de 3 mm, luego retire los
tornillos y la cubierta, como se muestra en (Figura 5-1).
b. Conecte el cable entre la batería y el controlador, como se muestra en
[Figura 7-2].
c. Vuelva a colocar la cubierta y apriete de nuevo los tornillos.
PASO 8: Instale los pedales
a. Utilice la llave de 15 mm para montar los pedales, como se muestra en
[Figura 8-1].
Figura 6-3
8
Figura 7-1
Figura 7-2
NOTAS:
Compruebe la tapa final en ambos pedales para identificar el pedal izquierdo
y el pedal derecho.
Tenga en cuenta que el pedal derecho se apretará en el sentido de las agujas
del reloj, mientras que el pedal izquierdo se apretará en sentido contrario a las
8-10扳手
13-15扳手
agujas del reloj.
17-19扳手
Asegúrese de que el par de torsión sea de 18 N·m.
8字过线卡
PASO 9: Instale las luces, el reflector, etc.
a. Monte la luz delantera en el manillar, como se muestra en [Figura 9-1].
b. Monte la luz trasera en el tubo del sillín, como se muestra en [Figura
9-2].
c. Monte el reflector delantero y el timbre en el manillar, como se muestra
en [Figura 9-3].
L
R
Figura 8-1
Figura 9-1
Figura 9-2
