506
NAPOMENA: Provjerite je li okretni moment vijaka ABCD otprilike 6-8 N·m.

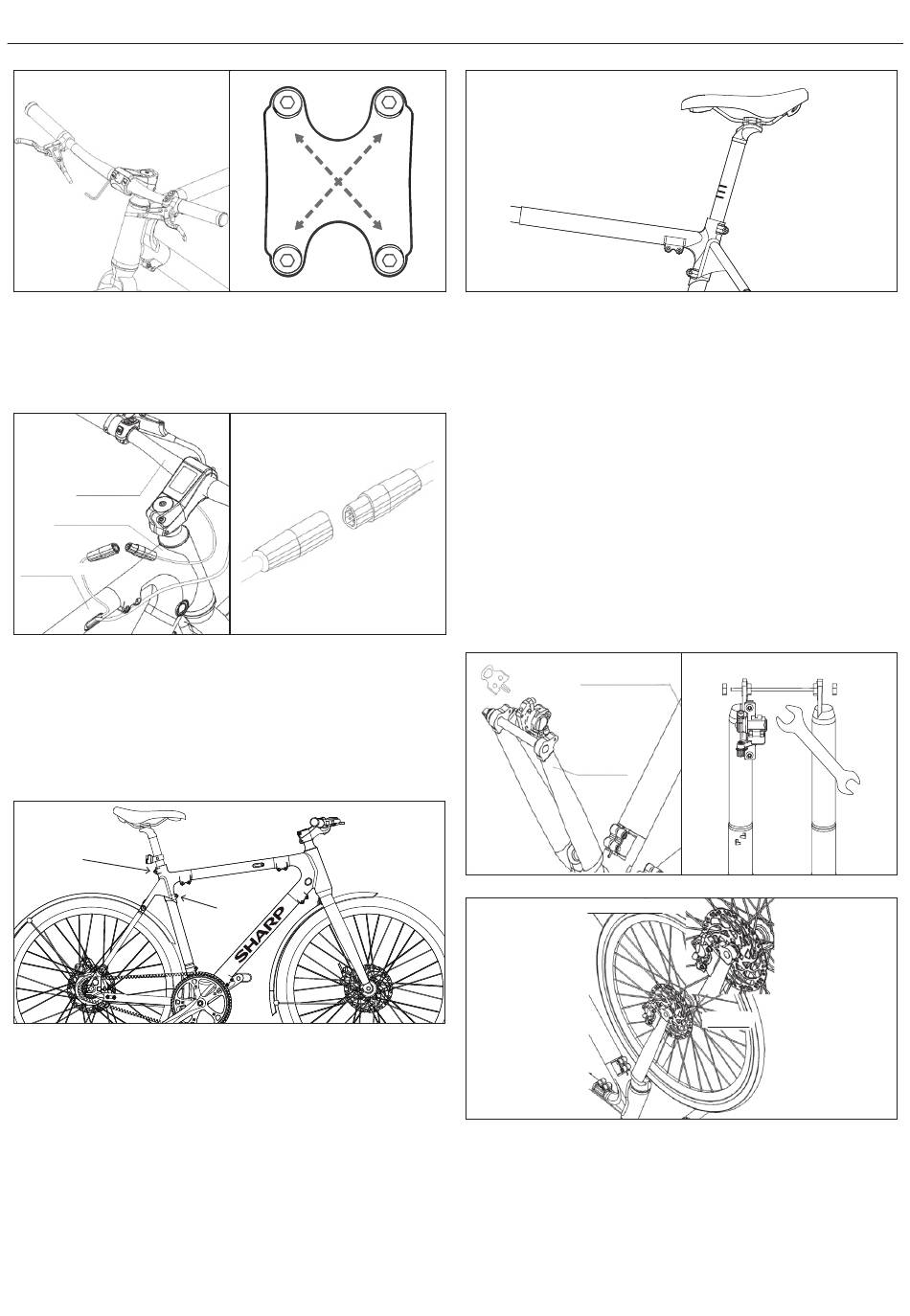

KORAK 2: Upravljanje kabelima
a. Spojite kabel senzora zaslona, kako je prikazano na [Slici 2-1] i [Slici 2-2].
b. Dodajte spojnice za kabele kako biste uredili kabele.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Slika 2-1
KORAK 3: Instalirajte sjedalo
a. Popustite vijke [F] i [J] okretanjem u smjeru suprotnom od kazaljke na
satu pomoću imbus ključa od 5 mm, umetnite sjedalo u okvir, kako je
prikazano na [Slika 3-1].
b. Podesite visinu sjedala prema svojoj visini. Ne prelazite maksimalnu
visinu sjedala, kako je prikazano na [Slika 3-2]. Zatim zategnite vijke
[F] i [J].
F
A
D
Slika 1-5
Slika 2-2
J
Slika 3-1
C
B
NAPOMENA: Provjerite je li okretni moment vijaka [F] i [J] otprilike 20 N·m
KORAK 4: Instalirajte prednji kotač
Prije instalacije prednjeg kotača, potrebno je okrenuti e-bicikl naopako.
a. Odstranite plastični čip s kočionog kalipera, kako je prikazano na [Slici
4-1].
b. Koristite otvoreni ključ od 15 mm za popuštanje vijaka i to
redoslijedom, kako je prikazano na [Slici 4-2], te uklonite zaštitnik
prednje vilice.
c. Postavite prednji kotač u prednju vilicu, pazite da pažljivo umetnete
disk između kočionih kliješta, kako je prikazano na [Slici 4-3].
d. Umetnite brzi otpuštač s disk strane koliko god možete. Možda ćete
morati malo prilagoditi prednji kotač kako bi brzi otpuštač mogao
glatko proći. Zavrnite ga u smjeru kazaljke na satu dok ne osjetite da je
čvrsto, kako je prikazano na [Slici 4-4].
e. Zaključajte brzi otpust ručice, kako je prikazano na [Slici 4-5]. Mnogo
je bolje postaviti brzi otpust ručice usmjeren prema gore, poravnat s
vilicom.
2 (down-tube)
12 (fork)
Slika 4-1
16 (Front wheel)
Slika 3-2
Slika 4-2
12 (Fork)
Slika 4-3
