Mis on karbis:
Kiirjuhend (see dokument)
E-ratta osad
• 1 × Raam ja tagaratas
• 1 × Eesmine ratas
• 1 × Läbivõll
• 1 × Juhtraud
• 1 × Sadul ja sadulitoru
• 2 × Porilaud
• 1 × Jalgratta tugijalg
Tarvikute kast
• 5 × Kaabli purunemised
• 1 × laadija
• 1 × Kasutusjuhend
• 3 × kuuskantvõti
• 3 × Lahtine võtmeots
• 1 × Phillips kruvikeeraja
Tarvikute kast
(Viidake 1leheküljel 1)
Jalgratta osad
(Viidake 2leheküljel 1)
Jalgratta raaminumber

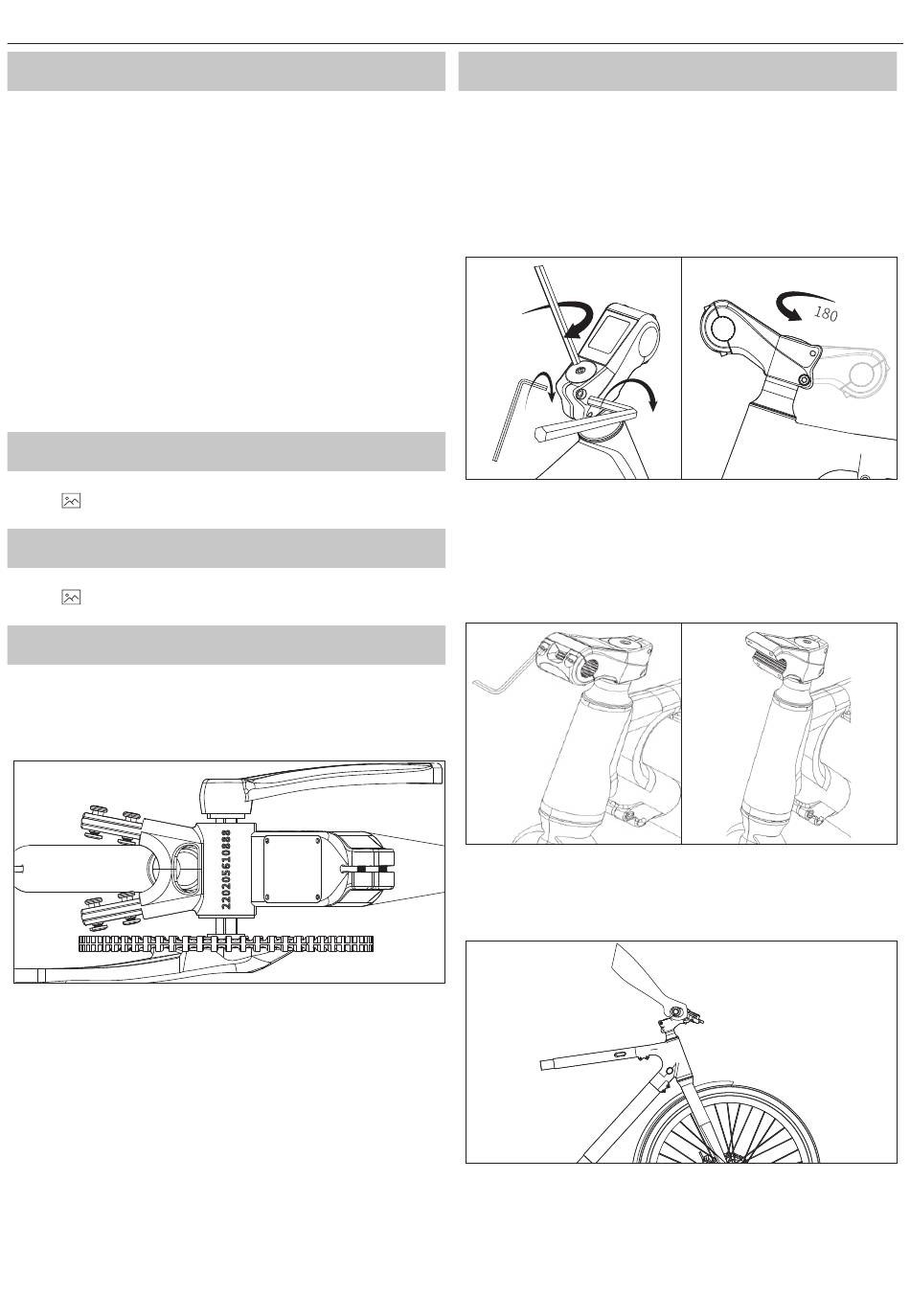

Jalgratta raaminumber asub tüüpiliselt keskjooksu küljes, nagu joonisel
näidatud. See on teie e-jalgratta ainulaadne identifikaator. Kui teie jalgratas
varastatakse, annab seerianumber teile suurima võimaluse selle tagasi
saada. Oleks hea mõte see kuskile üles kirjutada või teha sellest pilt.
E-ratta kokkupanek
SAMM 1: Paigaldage ja reguleerige juhtrauda
a. Eemaldage varre ülaosas olev kummikork.
b. Lõdvestage varre küljel olevad kaks kruvi ja varre ülaosas olev pikk kruvi
5 mm kuuskantvõtmega, seejärel pöörake ekraani 180 kraadi, nagu on
näidatud [joonisel 1-1] ja [1-2].
c. Pingutage kruvisid uuesti.
d. Asetage kummikork tagasi varre otsa.
Joonisel 1-1
MÄRKUS:
Veenduge, et kruvi pöördemoment ülaosas on umbes 4-6 N·m.
Veenduge, et külgedel olevate pöördemoment on umbes 10-12 N·m.
a. Vabastage 5 mm kuuskantvõtmega neli kruvi rooliklambri küljes,
keerates neid vastupäeva, seejärel eemaldage kruvid ja esikate, nagu
on näidatud [joonistel 1-3] ja [1-4].
Joonisel 1-3
b. Paigutage juhtraud sadulas istuva kasutaja jaoks varrekinnituse keskele
ja veenduge, et see on õigesti orienteeritud. Juhtnupud on vasakul.
Paigaldage esikate uuesti ja pingutage kruvid kindlalt, kuid mitte
täielikult.
c. Lükake juhtrauda vasakule ja paremale, et need keskele seada;
pöörake neid veidi, nii et pidurikangid on suunatud allapoole. Seejärel
pingutage kruvisid järk-järgult A-B-C-D järjekorras, nagu on näidatud
[joonisel 1-5].
。
Joonisel 1-2
Joonisel 1-4
