Obrázok 4-4
POZNÁMKY:
Pokud při zajišťování uvolňovací páky neucítíte napětí, budete ji muset více
utáhnout.
Tento krok je velmi důležitý a souvisí s bezpečností jízdy. Pokud nemůžete
instalaci dokončit podle požadavků, vyhledejte prosím pomoc odborníka.

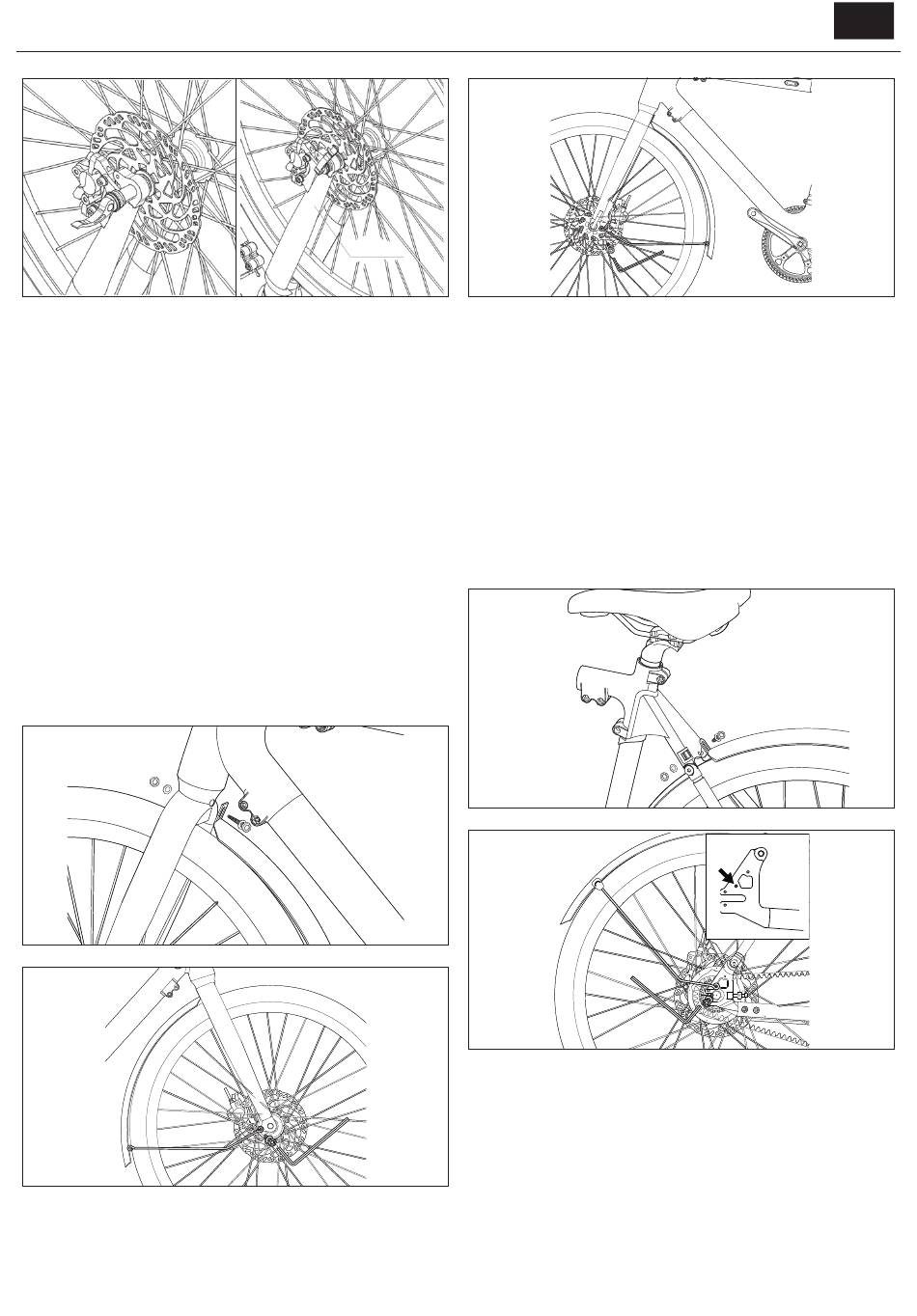

KROK 5: Nainstalujte přední blatník
a. Použijte otevřený klíč o velikosti 10 mm k uvolnění matice křídlového
šroubu na vnitřní straně předního vidlice mostu, a poté šroub a matici
odstraňte.
b. Po zarovnání blatníku se šroubovým otvorem dotáhněte montážní
šrouby, aby byl pevně připevněn na přední vidlici, jak je ukázáno na
[Obrázku 5-1].
c. Poté, co potvrdíte, že přední blatník je zarovnán s otvorem pro
šroub, použijte imbusový klíč o velikosti 5 mm k zatlačení šroubu a
otevřený klíč o velikosti 10 mm k dotáhnutí matice na druhé straně.
Nezapomeňte na podložky.
d. Po utažení horní konzoly použijte imbusový klíč o velikosti 4 mm k
odstranění 2 šroubů na spodní části přední vidlice. Poté zarovnejte
nohy předního blatníku s montážními otvory na spodní části přední
vidlice, jak je ukázáno v [Obrázcích 5-2] a [5-3], a poté šrouby znovu
utáhněte na přibližně 3-5 N·m.
12 (Fork)
Obrázok 4-5
Obrázok 5-1
Obrázok 5-2
KROK 6: Nainstalujte zadní blatník
a. Použijte otevřený klíč o velikosti 10 mm k uvolnění matice šroubu
blatníku na spoji sedlové trubky, a poté odstraňte šroub a matici.
b. Po zarovnání blatníku se šroubovým otvorem dotáhněte montážní
šrouby, aby byl pevně připevněn na spoj sedlové trubky, jak je ukázáno
v [Obrázku 6-1].
c. Poté, co potvrdíte, že přední blatník je zarovnán s otvorem pro šroub,
použijte imbusový klíč o velikosti 5 mm k zatlačení šroubu a otevřený
klíč o velikosti 10 mm k dotáhnutí matice na druhé straně na točivý
moment 4-6 N·m. Nezapomeňte na podložky.
d. Po utažení horní konzoly použijte imbusový klíč o velikosti 4 mm k
odstranění 2 šroubů na výkyvné vidlici. Poté zarovnejte nohy blatníku s
montážními otvory, jak je znázorněno na [Obrázcích 6-2] a [6-3], a poté
šrouby znovu utáhněte.
Obrázok 5-3
Obrázok 6-1
Obrázok 6-2
CS
