106
Figura 4-4
NOTAS:
Si no hay tensión al bloquear la palanca de liberación rápida, necesitará
apretarla más.
Este paso es muy importante y está relacionado con la seguridad del viaje.
Si no puede completar la instalación según lo requerido, por favor busque la
ayuda de un profesional.

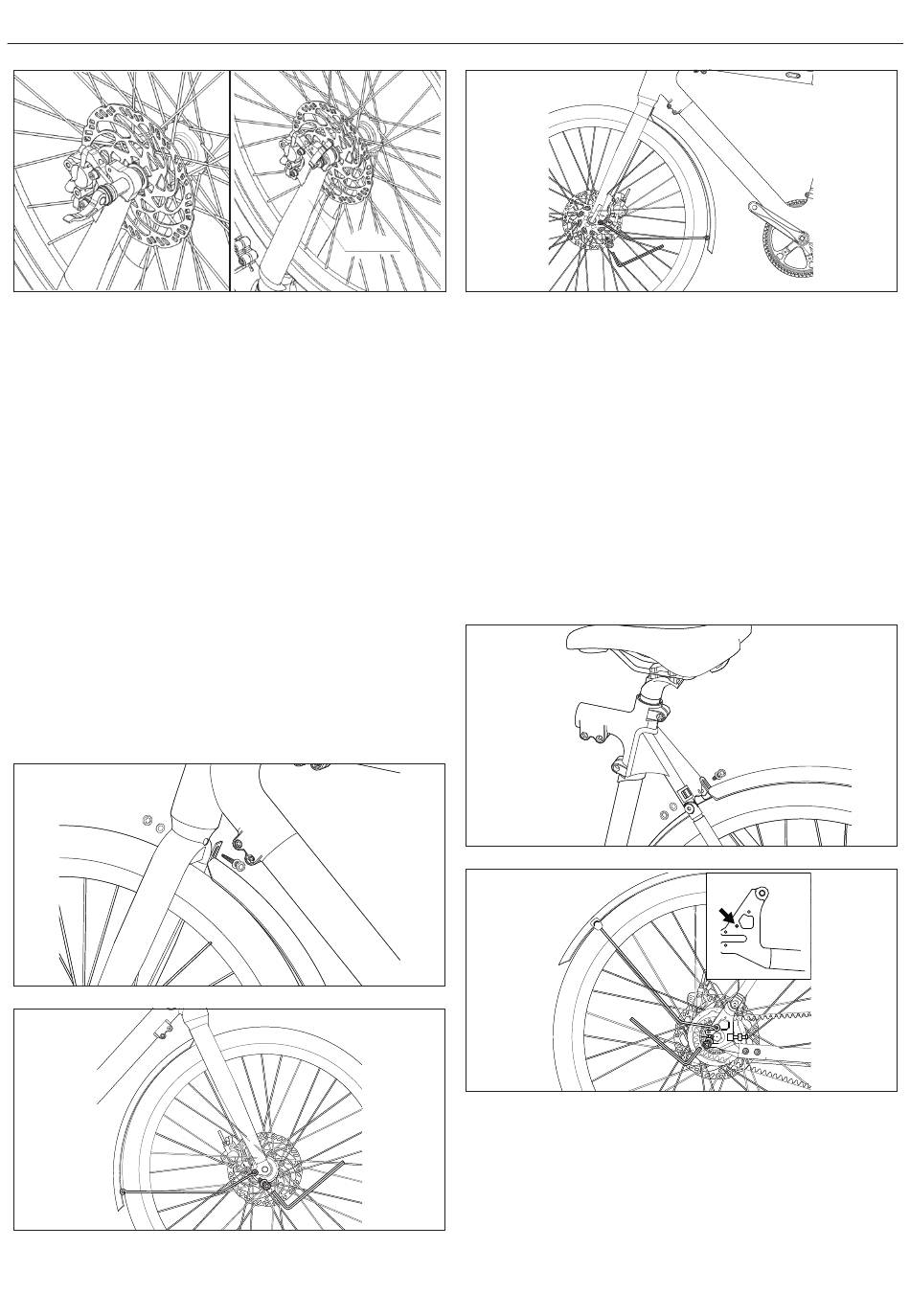

PASO 5: Instale el guardabarros delantero
a. Utilice una llave de boca abierta de 10 mm para aflojar la tuerca
del perno del guardabarros en el interior del puente de la horquilla
delantera, y luego retire el perno y la tuerca.
b. Después de alinear el guardabarros con el agujero del tornillo, vuelva
a apretar los tornillos de montaje para fijarlo en la horquilla delantera,
como se muestra en [Figura 5-1].
c. Después de confirmar que el guardabarros delantero está alineado con
el agujero del tornillo, utilice una llave Allen de 5 mm para empujar el
perno y una llave de extremo abierto de 10 mm para volver a apretar la
tuerca en el otro lado. No olvide los espaciadores.
d. Después de asegurar el soporte superior, utilice una llave Allen de
4 mm para quitar los 2 tornillos en la parte inferior de la horquilla
delantera. Luego, alinee las patas del guardabarros delantero con los
agujeros de instalación en la parte inferior de la horquilla delantera,
como se muestra en las [Figuras 5-2] y [5-3], y luego vuelva a apretar los
tornillos a aproximadamente 3-5 N·m.
12 (Fork)
Figura 4-5
Figura 5-1
Figura 5-2
PASO 6: Instale el guardabarros trasero
a. Utilice una llave de boca abierta de 10 mm para aflojar la tuerca del
perno del guardabarros en la unión del tubo del asiento, y luego retire
el perno y la tuerca.
b. Después de alinear el guardabarros con el agujero del tornillo, vuelva
a apretar los tornillos de montaje para fijarlo en la unión del tubo del
asiento, como se muestra en [Figura 6-1].
c. Después de confirmar que el guardabarros delantero está alineado
con el agujero del tornillo, use una llave Allen de 5 mm para empujar
el perno y una llave de boca abierta de 10 mm para volver a apretar la
tuerca en el otro lado hasta un par de torsión de 4-6 N·m. No olvide los
espaciadores.
d. Después de asegurar el soporte superior, utilice una llave Allen de 4
mm para quitar los 2 tornillos en el desviador. Luego, alinee las patas
del guardabarros con los agujeros de instalación, como se muestra en
las [Figuras 6-2] y [6-3], y luego vuelva a apretar los tornillos.
Figura 5-3
Figura 6-1
Figura 6-2
