MÄRKUS: Veenduge, et poldid ABCD on pingutatud umbes 6-8 N·m.

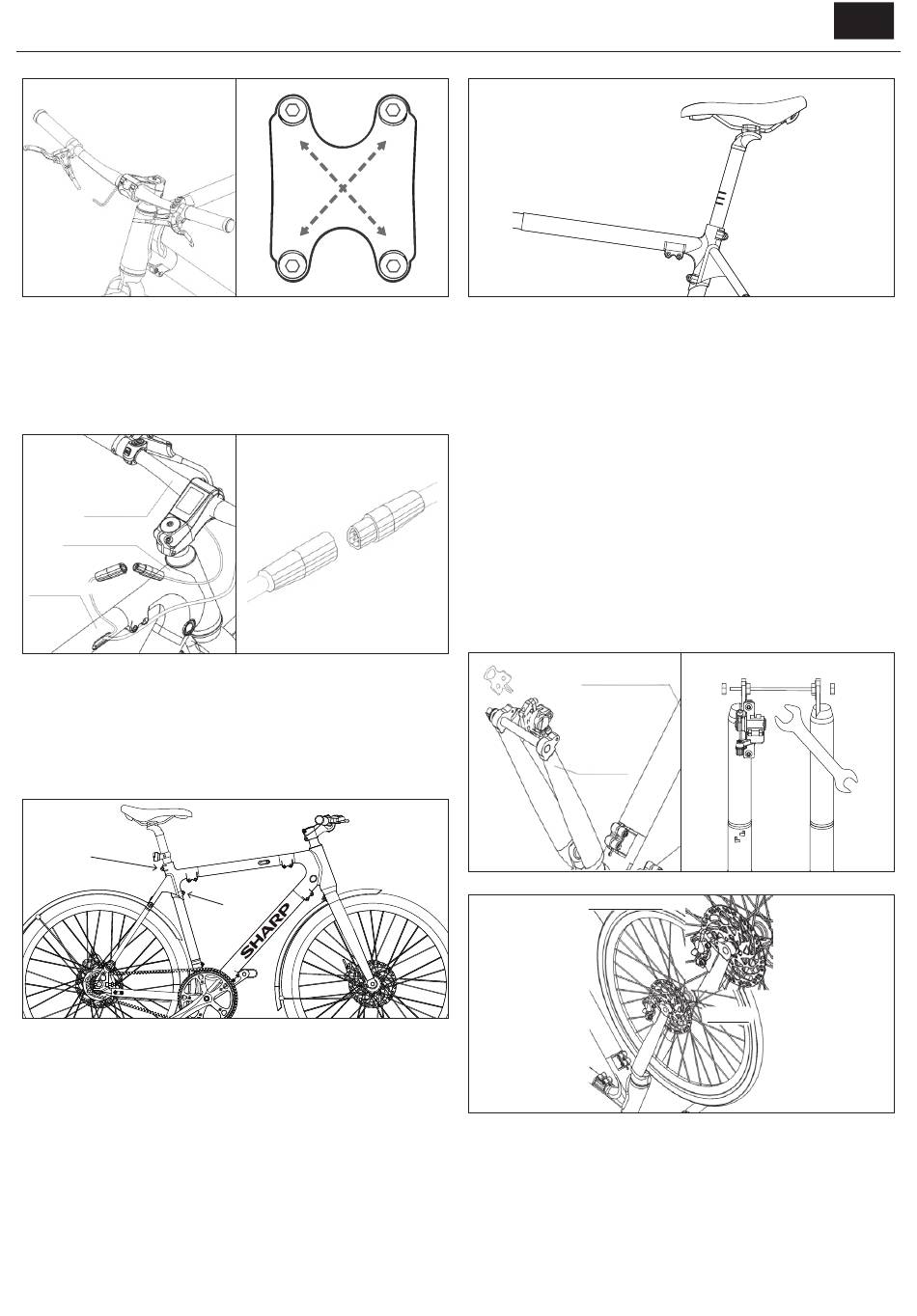

SAMM 2: Kaabli haldamine
a. Ühendage ekraanianduri kaabel, nagu on näidatud [joonisel 2-1] ja
[joonisel 2-2].
b. Lisage kaablikinnitused, et juhtida kaableid.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Joonisel 2-1
SAMM 3: Paigaldage iste
a. Lõdvestage poldid [F] ja [J] vastupäeva 5 mm Alleni võtmega, sisestage
sadulapost raami, nagu on näidatud [joonisel 3-1].
b. Kohandage sadula kõrgus oma sobivale kõrgusele. Ärge ületage sadula
maksimaalset kõrgusepiiri, nagu on näidatud [joonisel 3-2]. Seejärel
pingutage poldid [F] ja [J].
F
A
D
Joonisel 1-5
Joonisel 2-2
J
Joonisel 3-1
C
B
MÄRKUS: Veenduge, et poldid [F] ja [J] on pingutatud umbes 20 N·m
SAMM 4: Paigaldage esiratas
Enne esiratta paigaldamist peate e-jalgratta ümber pöörama.
a. Eemaldage plastikust kiip pidurisadulast, nagu on näidatud [joonisel
4-1].
b. Kasutage kruvide lahtikeeramiseks ja järjest eemaldamiseks 15 mm
lahtist võtit, nagu on näidatud [joonisel 4-2], ja eemaldage esihargi
kaitse.
c. Paigaldage esiratas esihargi, veendudes hoolikalt, et sisestate ketas
pidurisadulate vahele, nagu on näidatud [joonisel 4-3].
d. Sisestage kiirkinnitushoob ketaspoolelt nii kaugele kui võimalik. Võib-
olla peate esiratast veidi kohandama, et kiirkinnitushoob saaks sujuvalt
läbi minna. Keerake seda päripäeva, kuni see tundub kõva, nagu on
näidatud [Joonis 4-4].
e. Lukustage kiirvabastuskang, nagu on näidatud [joonisel 4-5]. On palju
parem, kui kiirvabastuskang on suunatud ülespoole ja joondatud
haaratsivarrega.
2 (down-tube)
12 (fork)
Joonisel 4-1
16 (Front wheel)
Joonisel 3-2
Joonisel 4-2
12 (Fork)
Joonisel 4-3
ET
