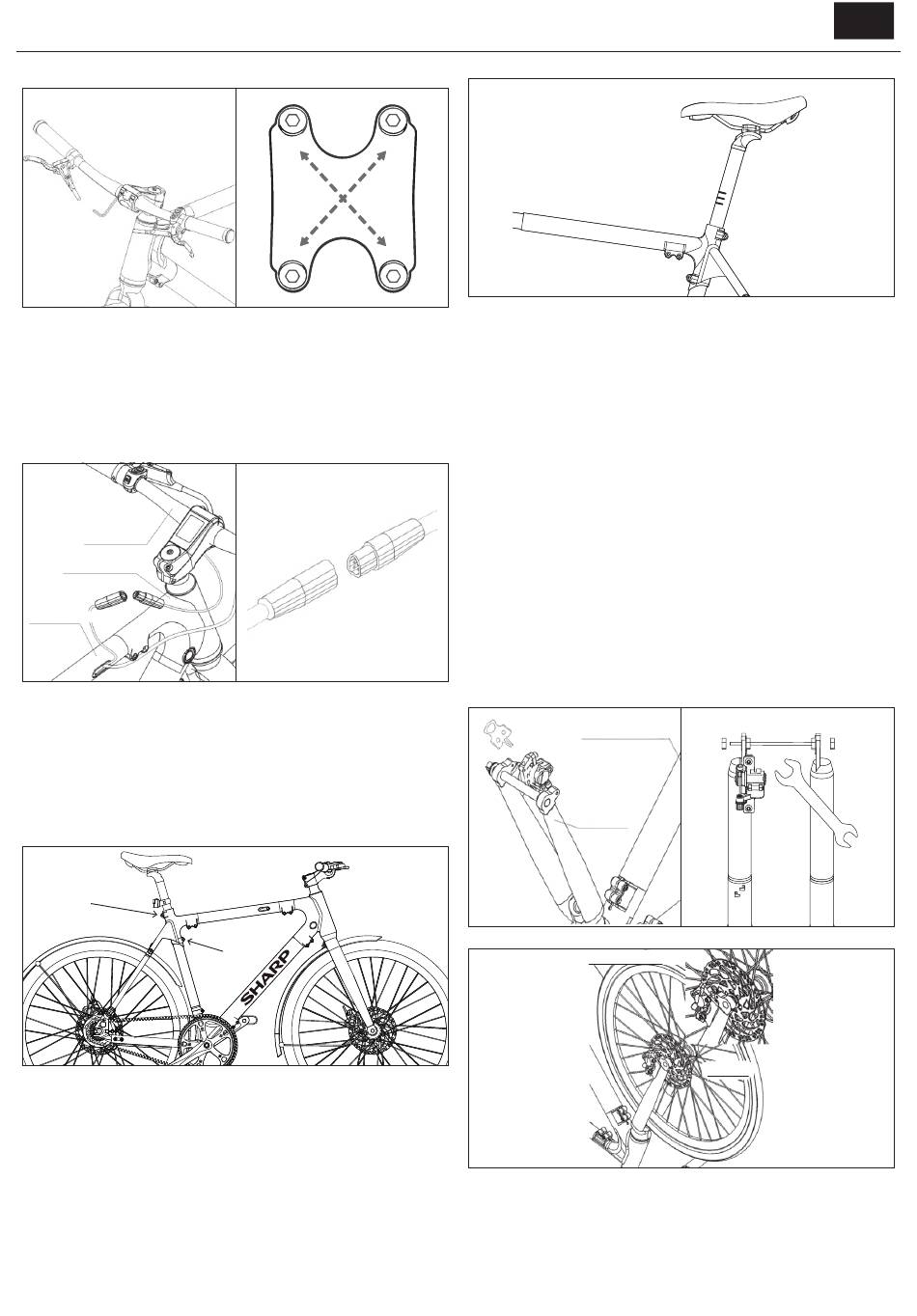

C-D, como se muestra en [Figura 1-5].
NOTA: Asegúrate de que el par de apriete de los tornillos
ABCD sea de aproximadamente 6-8 N·m.
PASO 2: Gestión del cable
a. Conecte el cable del sensor de pantalla, como se muestra en [Figura
2-1] y [Figura 2-2].
b. Añada sujetacables para gestionar los cables.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figura 2-1
PASO 3: Instale el asiento
a. Afloje los tornillos [F] y [J] en sentido antihorario con una llave Allen
de 5 mm, inserte el poste del asiento en el cuadro, como se muestra en
[Figura 3-1].
b. Ajuste la altura del sillín a su altura adecuada. No sobrepase el límite de
altura máxima del sillín, como se muestra en [Figura 3-2]. Luego apriete
los tornillos [F] y [J].
F
A
D
Figura 1-5
Figura 2-2
J
Figura 3-1
C
B
NOTA: Asegúrate de que el par de apriete de los tornillos
[F] y [J] sea de aproximadamente 20 N·m
PASO 4: Instale la rueda delantera
Necesita girar la e-bicicleta boca abajo antes de instalar la rueda delantera.
a. Retire el chip de plástico del calibrador de freno, como se muestra en
[Figura 4-1].
b. Utilice una llave de boca abierta de 15 mm para aflojar los tornillos en
secuencia, como se muestra en la [Figura 4-2], y retire el protector de la
horquilla delantera.
c. Coloque la rueda delantera en la horquilla delantera, asegurándose de
insertar cuidadosamente el disco entre las pinzas de freno, como se
muestra en [Figura 4-3].
d. Inserte la palanca de liberación rápida desde el lado del disco tanto
como pueda. Es posible que necesite ajustar ligeramente la rueda
delantera para que la palanca de liberación rápida pueda pasar sin
problemas. Atorníllelo en sentido horario hasta que se sienta apretado,
como se muestra en la [Figura 4-4].
e. Bloquee la palanca de liberación rápida, como se muestra en la [Figura
4-5]. Es mucho mejor colocar la palanca de liberación rápida apuntando
hacia arriba alineada con el brazo de la horquilla.
2 (down-tube)
12 (fork)
Figura 4-1
16 (Front wheel)
Figura 3-2
Figura 4-2
12 (Fork)
Figura 4-3
ES
