MERK: Sørg for at momentet på boltene ABCD er omtrent 6-8 N·m.
TRINN 2: Kabelhåndtering

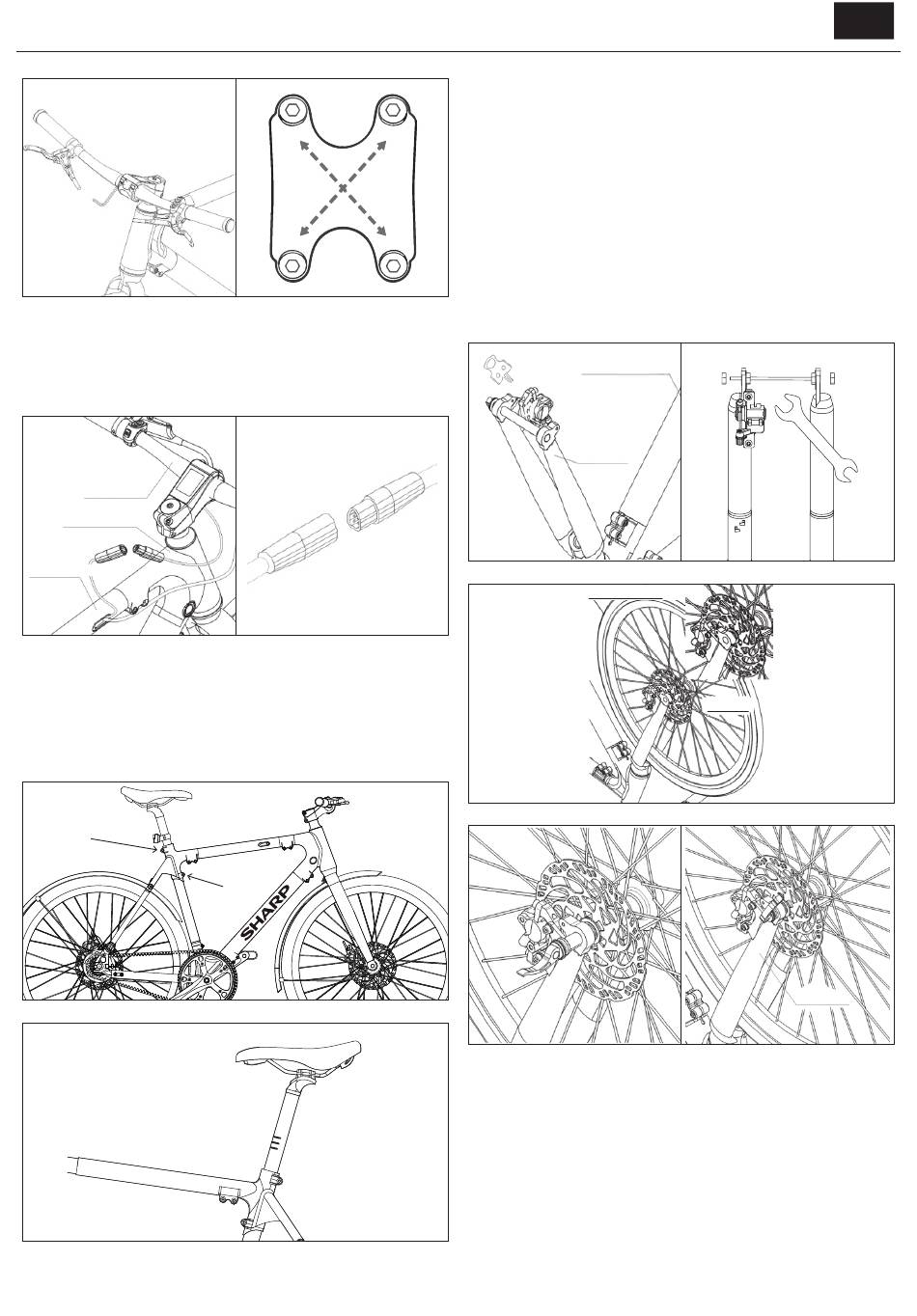

a. Koble til skjermsensorkabelen, som vist i [Figur 2-1] og [Figur 2-2].
b. Legg til kabelklips for å håndtere kablene.
13 (Handlebar)
1 (head-tube joint)
3 (top-tube)
Figur 2-1
TRINN 3: Installer setet
a. Løsne boltene [F] og [J] i en moturs retning med en 5 mm
unbrakonøkkel, sett setepinnen inn i rammen, som vist i [Figur 3-1].
b. Juster sadelhøyden til din passende høyde. Ikke overstig maksimal
høydegrense for sadelen, som vist i [Figur 3-2]. Stram deretter boltene
[F] og [J].
F
A
D
Figur 1-5
Figur 2-2
J
Figur 3-1
Figur 3-2
MERK: Sørg for at momentet på boltene [F] og [J] er omtrent 20 N·m
C
TRINN 4: Installer forhjulet
Du må snu e-sykkelen opp ned før du installerer forhjulet.
a. Ta av plastbrikken fra bremsekaliperen, som vist i [Figur 4-1].
b. Bruk en 15 mm åpen skiftenøkkel for å løsne skruene og i sekvens, som
vist i [Figur 4-2], og fjern frontgaffelbeskytteren.
c. Plasser forhjulet i frontgaffelen, og pass på å forsiktig sette inn platen
mellom bremseskalpene, som vist i [Figur 4-3].
d. Sett inn utløserhendelen fra disksiden så langt du kan. Du må kanskje
justere forhjulet litt slik at utløserhendelen kan passere jevnt. Skru den
B
med klokken til den føles stram, som vist i [Figur 4-4].
e. Lås hurtigutløserhendelen, som vist i [Figur 4-5]. Det er mye bedre
å plassere hurtigutløserhendelen pekende oppover i tråd med
gaffelarmen.
2 (down-tube)
12 (fork)
Figur 4-1
16 (Front wheel)
Figur 4-4
MERKNADER:
Hvis det ikke er noen spenning når du låser utløserhendelen, må du stramme
den mer.
Dette trinnet er veldig viktig og relatert til kjøresikkerhet. Hvis du ikke kan
fullføre installasjonen som nødvendig, vennligst søk hjelp fra en profesjonell.
TRINN 5: Installer frontskjermen
a. Bruk en 10 mm åpen skiftenøkkel for å løsne skruebolten på innsiden
av frontgaffelbroen, og fjern deretter bolten og mutteren.
b. Etter å ha justert skjermen med skruehullet, stram monteringsskruene
for å feste den på gaffelen, som vist i [Figur 5-1].
Figur 4-2
12 (Fork)
Figur 4-3
12 (Fork)
Figur 4-5
