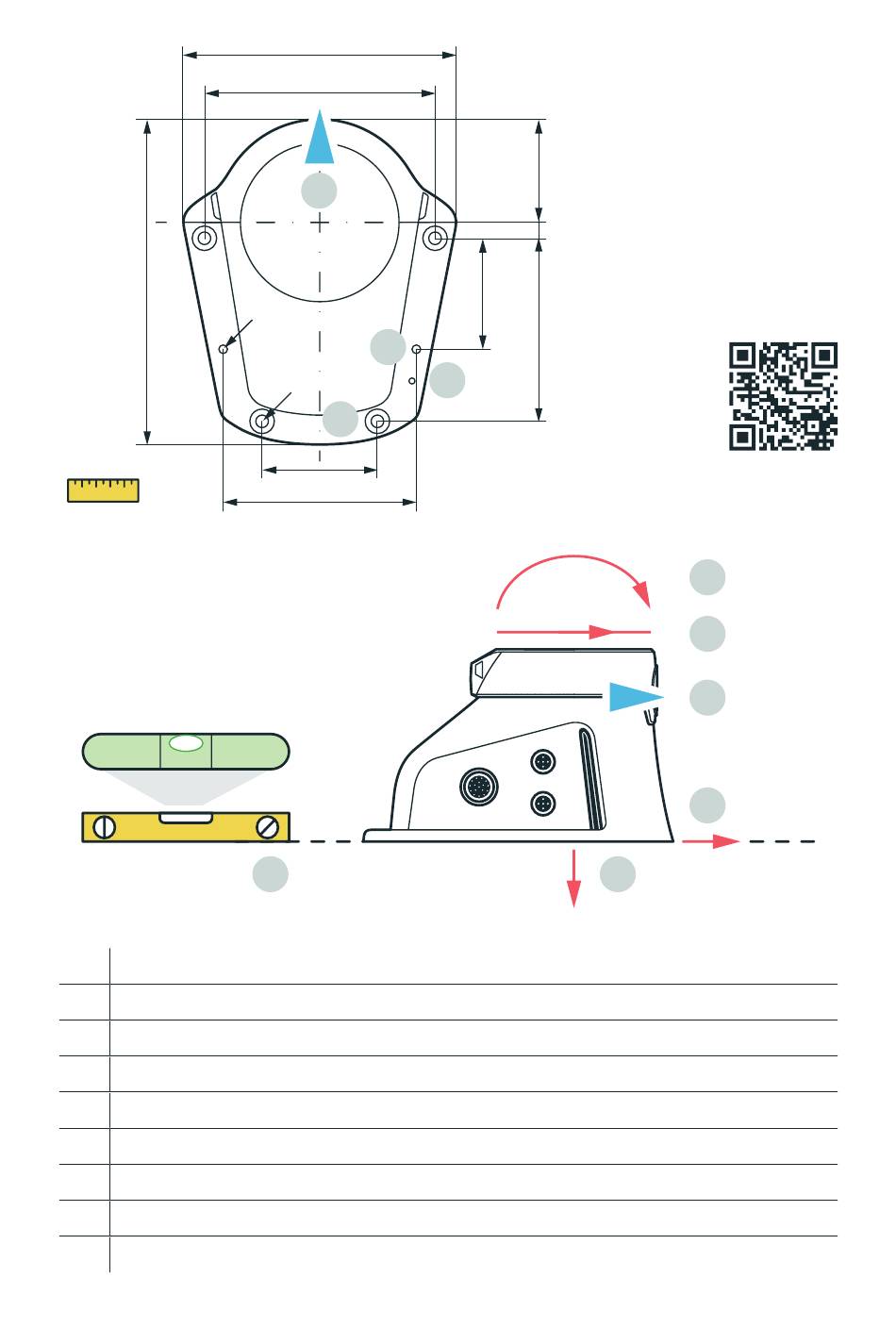

1 Front
2 Huller til skruer (M8)
3 Tråd til funktionel jordforbindelse (M5)
4 Huller til justeringsben (Ø6H7)
5 Tiltmoment
6 Moment omkring akse
7 Horisontalkraft
8 Vertikalkraft
9 Plan overflade
(190)
160
1
Ø6H7
4
Ø9
2
80
134 ± 0.02
9
(72)
11
77
127
3
Print 1:1 til brug som boreskabelon
www.franka.de/documents
≤ 0,1° hældningsvinkel
Trin 1
5
6
1
7
8
280 Nm
190 Nm
300 N
410 N
