Franka Robotics PRODUCTION 3 Guía Rápida De Instalación página 227

(226)
Ø6H7
mm

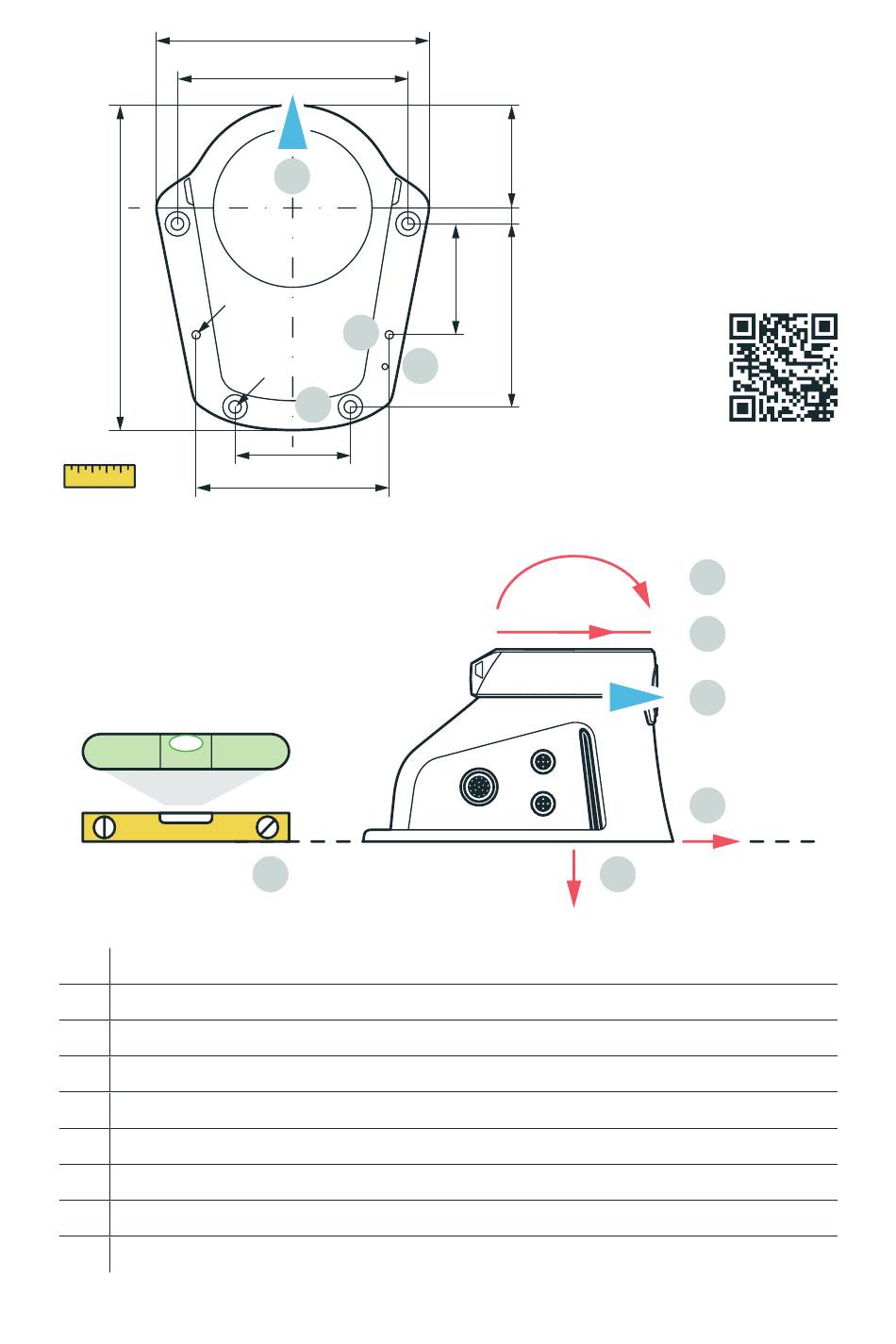

1 Przód
2 Otwory na śruby (M8)
3 Gwint uziemienia funkcjonalnego (M5)
4 Otwory na sworznie wyrównujące (Ø6H7)
5 Moment wychylania
6 Moment obrotu wokół osi
7 Siła pozioma
8 Siła pionowa
9 Pozioma powierzchnia
(190)
160
1
4
Ø9
2
80
134 ± 0.02
9
(72)
11
77
127
3
Wydruk 1:1 do wykorzystania jako
www.franka.de/documents
Krok 1
szablon wiercenia
5
6
1
7
8
280 Nm
190 Nm
300 N
410 N
kąt nachylenia ≤ 0,1°
227
