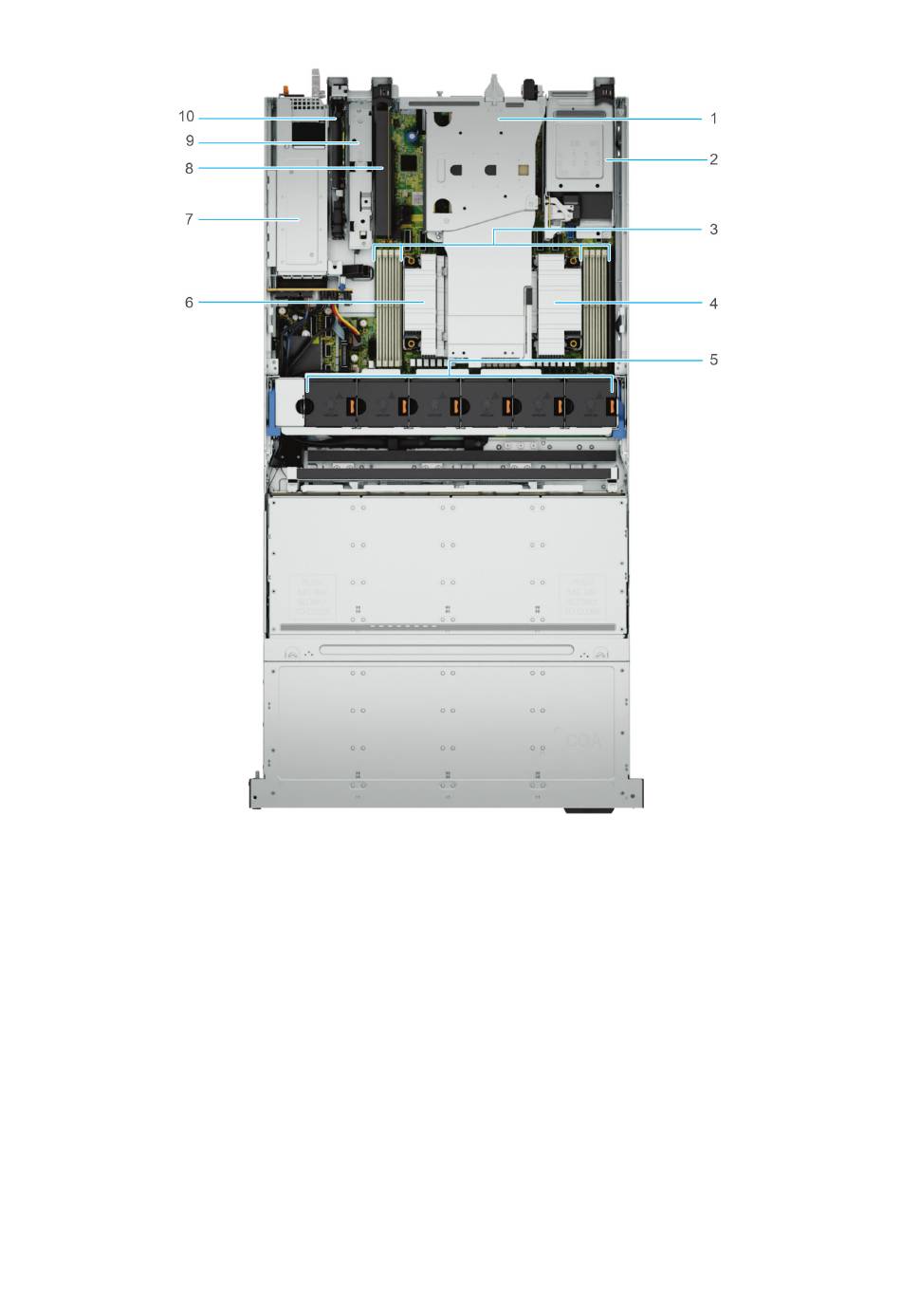

Ilustración 22. Vista interior del sistema: 2 ranuras PCIe de bajo perfil y 2 tarjetas elevadoras PCIe FH/FL con 4 unidades
NVMe E3.S
1. Ranuras 2 y 3 de tarjetas elevadoras PCIe FH/FL
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. PSU
9. Módulo de BOSS N1
Localización del código de servicio rápido y la etiqueta
de servicio
El código de servicio rápido y la etiqueta de servicio únicos se utilizan para identificar el sistema.
La etiqueta de información se encuentra en la parte frontal del sistema e incluye información del sistema, como la etiqueta de servicio,
el código de servicio rápido, la fecha de fabricación, la NIC, la dirección MAC, la etiqueta de QRL, etc. Si ha optado por el acceso
predeterminado seguro a iDRAC, la etiqueta de información también contiene la contraseña predeterminada segura de iDRAC. Si optó por
