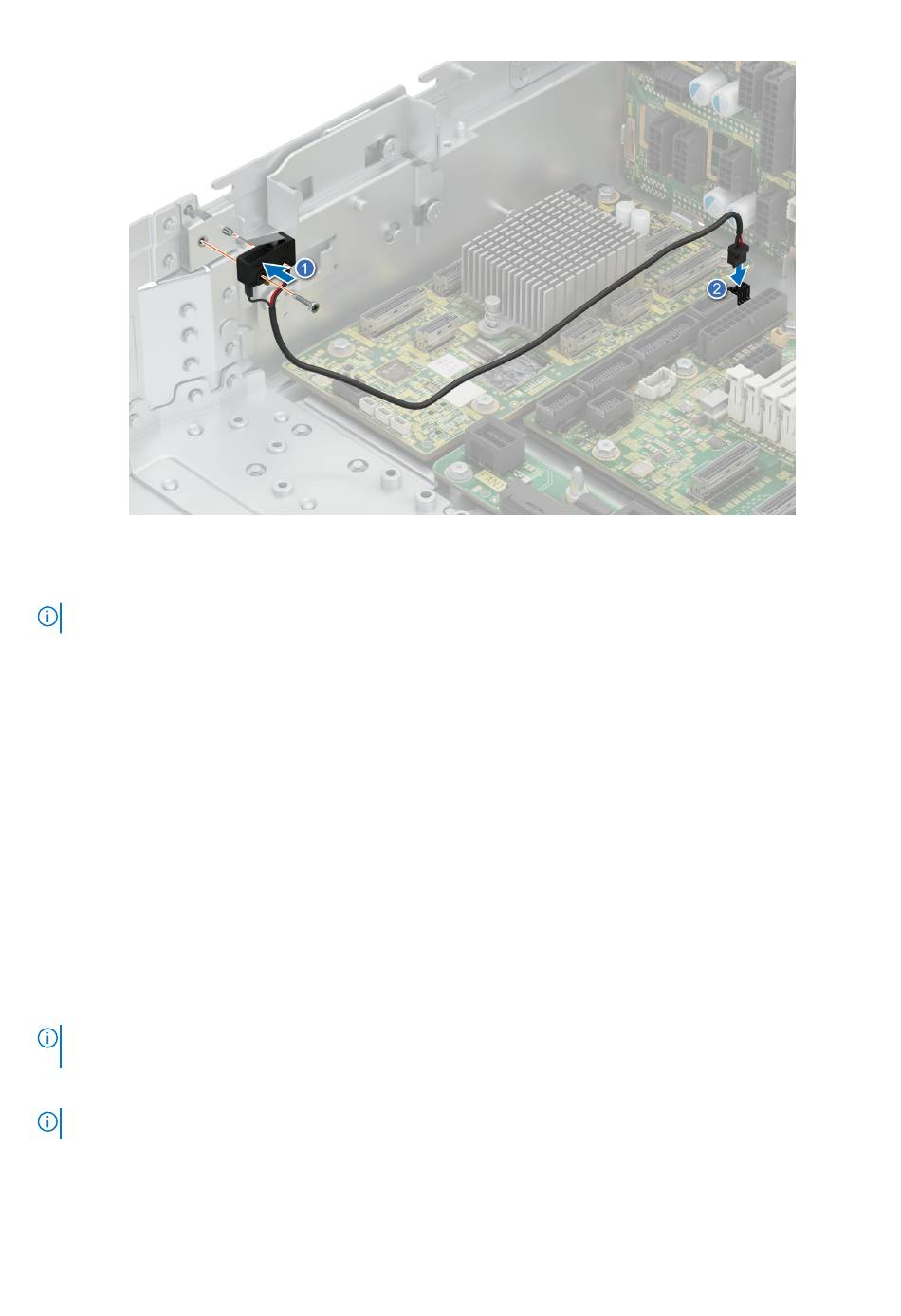

Ilustración 62. Instalación del interruptor de intrusiones
3. Conecte el cable del interruptor de intrusiones a su conector en la tarjeta madre.
NOTA:
Coloque el cable correctamente a fin de evitar que quede pinzado o doblado.
Siguientes pasos
1.
Instale la cubierta posterior del
2.
Instale la cubierta para flujo de aire.
3.
Instale la cubierta del
ventilador.
4. Siga el procedimiento que se describe en
Extracción del switch de intrusión de la bahía de unidad intermedia
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3.
Quite la cubierta y abra la bahía de unidad intermedia.
Pasos
1. Desconecte y quite el cable del switch de intrusión del backplane de la bahía de unidad intermedia.
NOTA:
Observe el enrutamiento del cable a medida que lo retire del sistema. Coloque el cable correctamente a fin de evitar que
quede pinzado o doblado.
2. Afloje y quite el único tornillo para quitar el switch de intrusión del soporte del backplane de la bahía de unidad frontal.
NOTA:
Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
