k.
Módulo de memoria
Pasos
1. Desconecte todos los cables de la tarjeta madre.
2. Tire del émbolo para liberar la tarjeta madre del piso del chasis.
3. Sujete el soporte de la tarjeta madre y el pistón, levante la tarjeta ligeramente y deslícela hacia la parte frontal del chasis.
4. Incline la tarjeta madre del sistema formando un ángulo y levántela para quitarla del chasis.

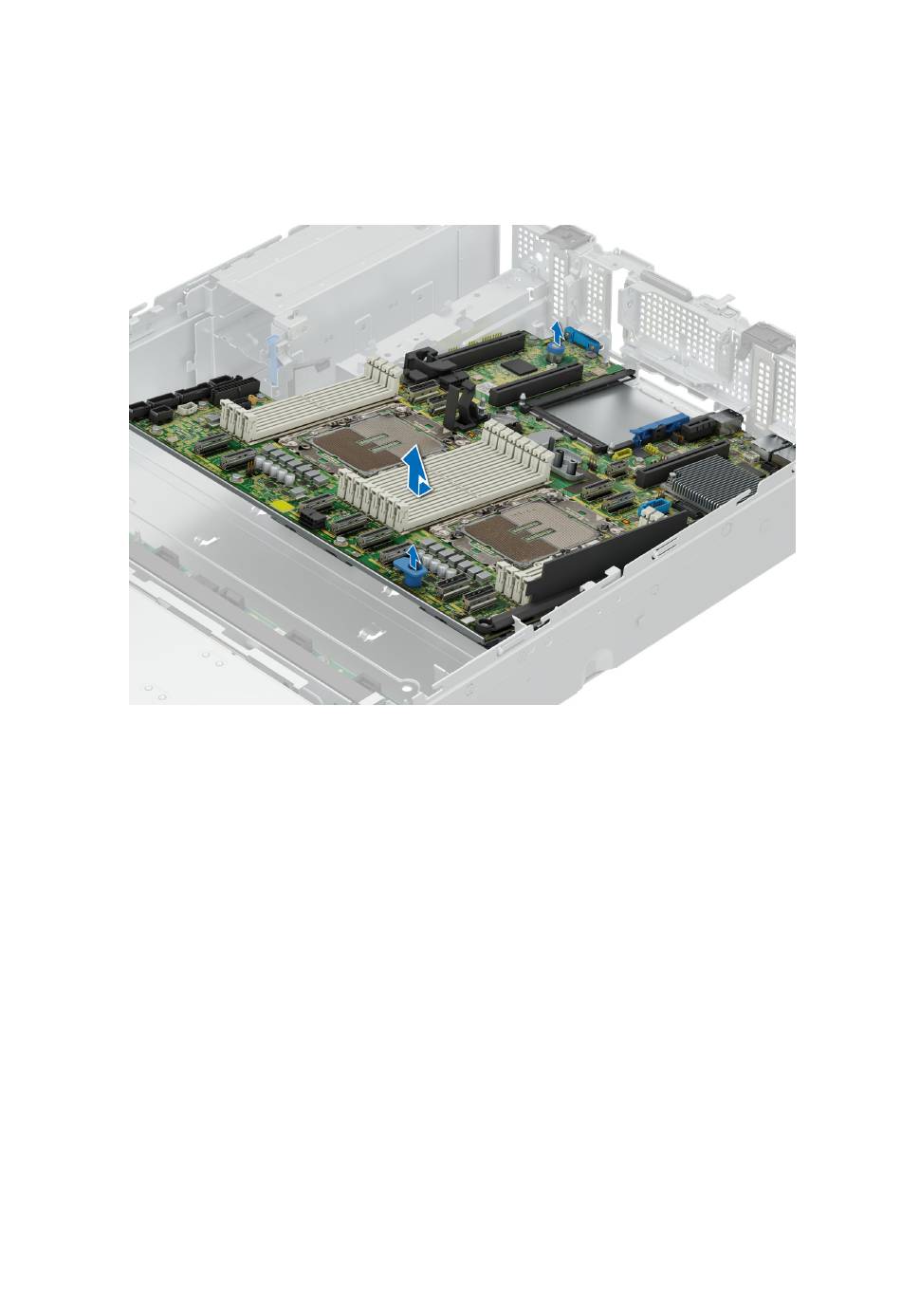

Ilustración 169. Extracción de la tarjeta madre
Siguientes pasos
Reemplace o instale la tarjeta madre del
Instalación de la tarjeta madre
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Extraiga los siguientes elementos:
a.
Cubierta del ventilador
b.
Cubierta posterior del sistema
c.
Ensamblaje del ventilador
d.
Cubierta para flujo de aire
e.
Tarjetas de expansión y tarjetas elevadoras
f.
Tarjeta USB interna opcional
g.
Bahía de unidad posterior
h.
Tarjeta OCP interna
i.
Módulo del disipador de calor y el procesador
j.
Procesadores de relleno (si están instalados)
k.
Módulo de memoria
218
Instalación y extracción de componentes del sistema
sistema.
Instrucciones de
Antes de trabajar en el interior del
(si están instaladas)
(si está instalada)
(si está instalada)
(si está instalada)
seguridad.
sistema.
