Tabla 11. Funciones disponibles en la parte posterior del sistema (continuación)
Elemento
9
10
11
12
13

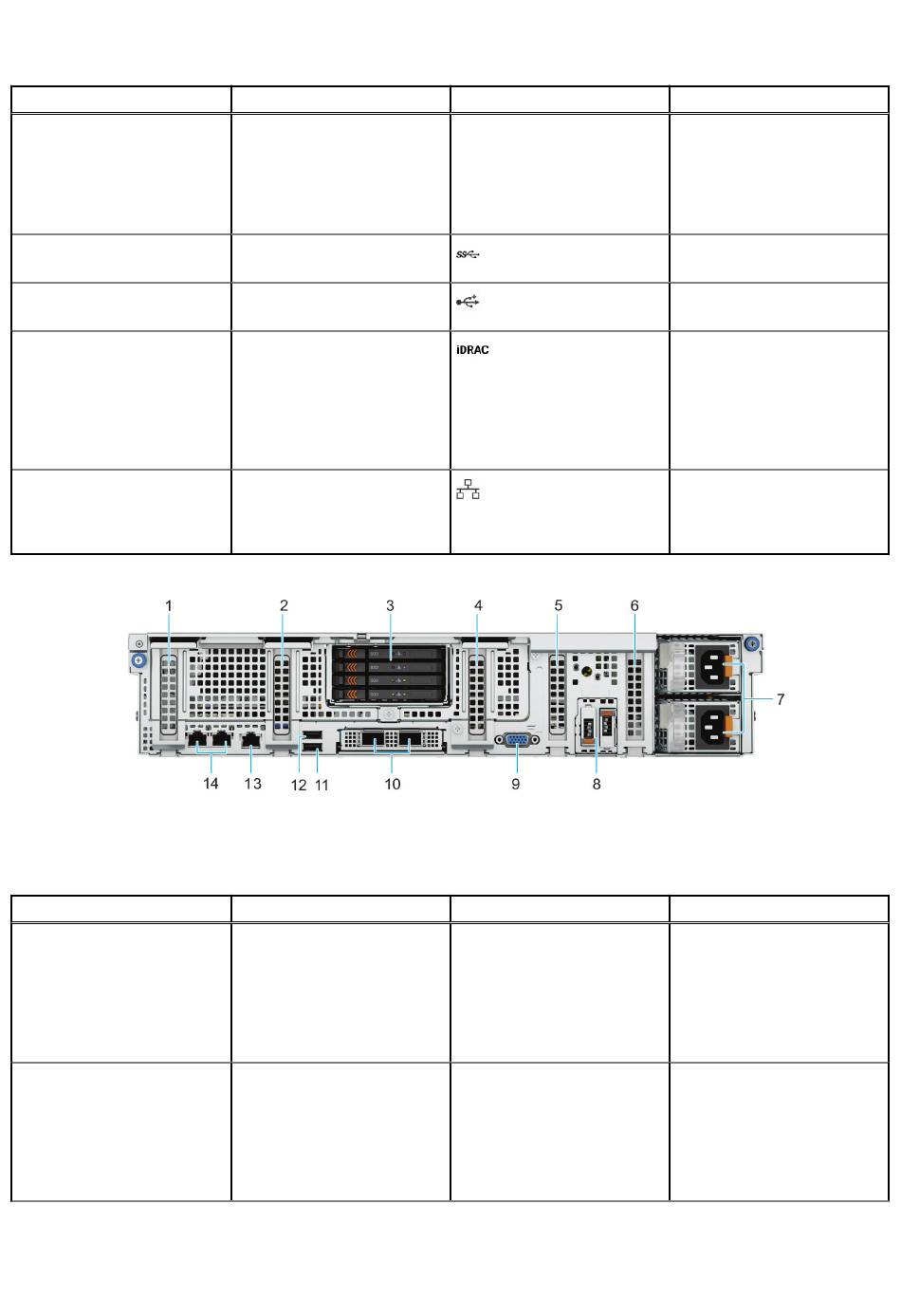

Ilustración 11. Vista posterior de 5 ranuras PCIe de bajo perfil con 4 unidades NVMe E3.S
Tabla 12. Funciones disponibles en la parte posterior del sistema
Elemento
1
2
Puertos, paneles o ranuras
Tarjeta de NIC de OCP
Puerto USB 3.0
Puerto USB 2.0
Puerto Ethernet de iDRAC
dedicado
Puertos NIC
Puertos, paneles o ranuras
Ranura de tarjeta de expansión
PCIe (ranura 1)
Ranura de tarjeta de expansión
PCIe (ranura 2)
Ícono
N/A
Ícono
N/A
N/A
Descripción general del sistema PowerEdge R760xd2
Descripción
La tarjeta NIC de OCP es
compatible con OCP 3.0. Los
puertos de NIC están integrados
en la tarjeta de OCP, que está
conectada a la tarjeta madre del
sistema.
Este puerto es compatible con
USB 3.0.
Este puerto cumple con los
requisitos de USB 2.0.
Permite acceder de manera
remota a la iDRAC. Para
obtener más información,
consulte la Guía del usuario de
Integrated Dell Remote Access
Controller en www.dell.com/
poweredgemanuals.
Los puertos de NIC integrados
en la tarjeta madre del sistema
proporcionan conectividad de
red.
Descripción
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
