Instalación de la tarjeta USB interna opcional para la configuración 2
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
Pasos
1. Alinee el conector situado en la tarjeta USB interna con el conector de la tarjeta madre.
2. Presione la tarjeta USB interna firmemente hasta que quede insertada por completo.

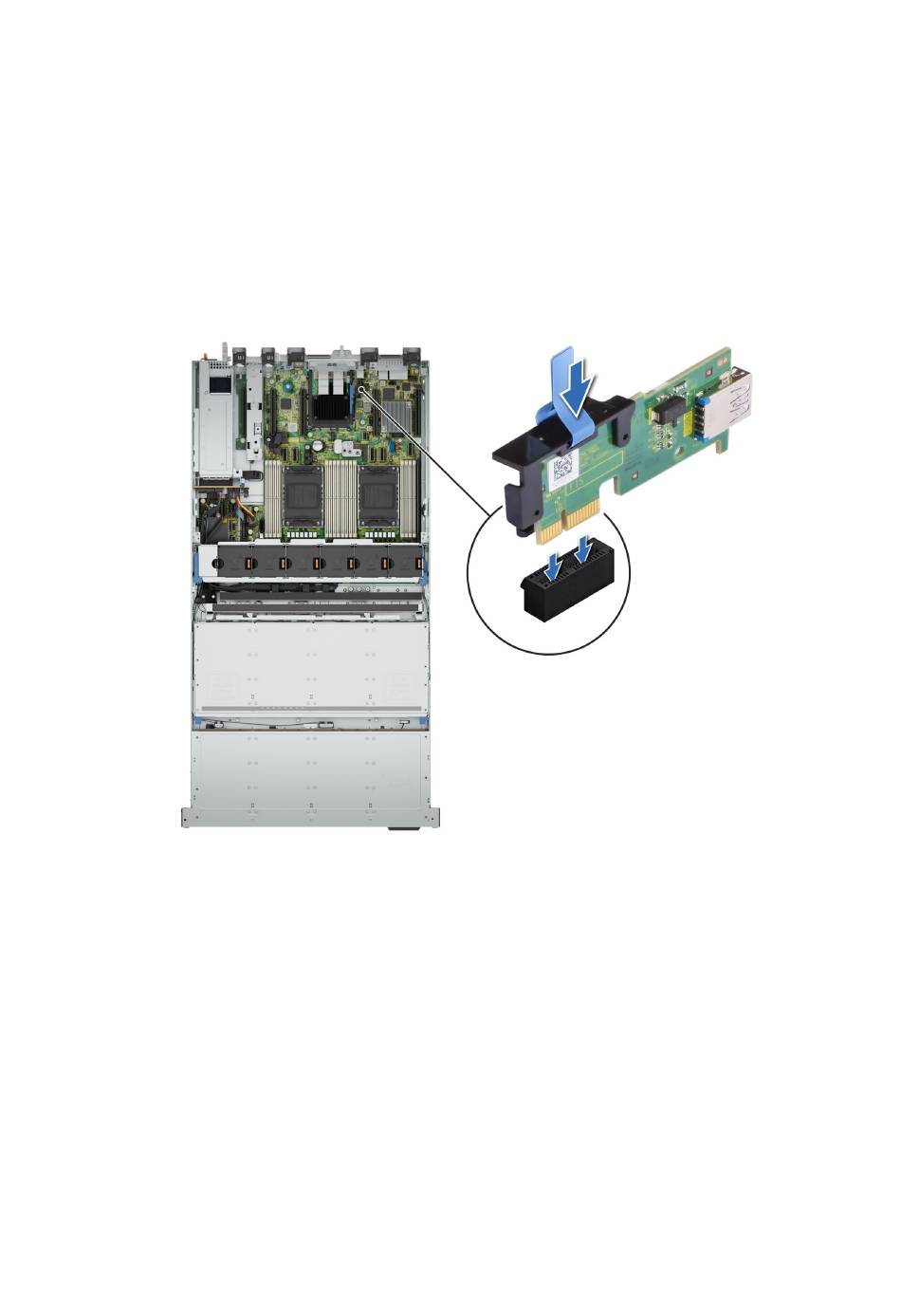

Ilustración 151. Instalación de la tarjeta USB interna opcional
Siguientes pasos
1. Instale la cubierta posterior del
2. Instale la cubierta del ventilador.
3. Siga el procedimiento que se describe en
Extracción de la placa de la tarjeta USB interna opcional para las
configuraciones 1 y 3
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
200 Instalación y extracción de componentes del sistema
Instrucciones de
Antes de trabajar en el interior del
sistema.
sistema.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
sistema.
seguridad.
sistema.
sistema.
seguridad.
sistema.
