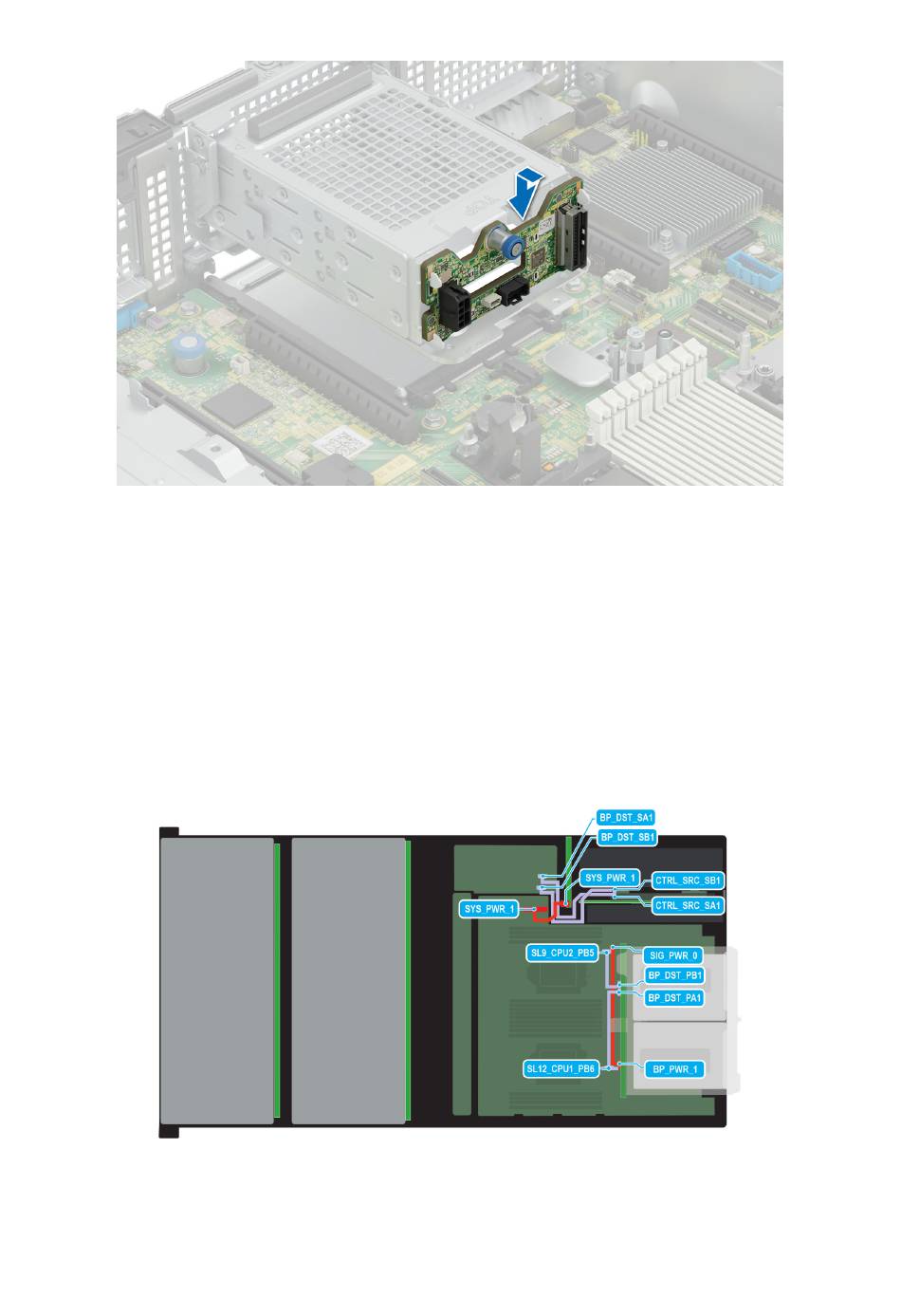

Ilustración 94. Instalación del backplane de unidad posterior
Siguientes pasos
1. Instale la cubierta para flujo de
2. Instale el ensamblaje de ventiladores de enfriamiento.
3. Instale la cubierta posterior del
4. Instale la cubierta del ventilador.
5. Instale las unidades en sus ubicaciones originales nuevamente.
6. Siga el procedimiento que se describe en
Enrutamiento de cables
Ilustración 95. Configuración 0: NVMe: 2 de 12 SAS/SATA de 3,5 pulgadas con 4 NVMe/SAS/SATA de 3,5 pulgadas
posteriores y una sola tarjeta PERC
142 Instalación y extracción de componentes del sistema
aire.
sistema.
Después de trabajar en el interior del sistema.
